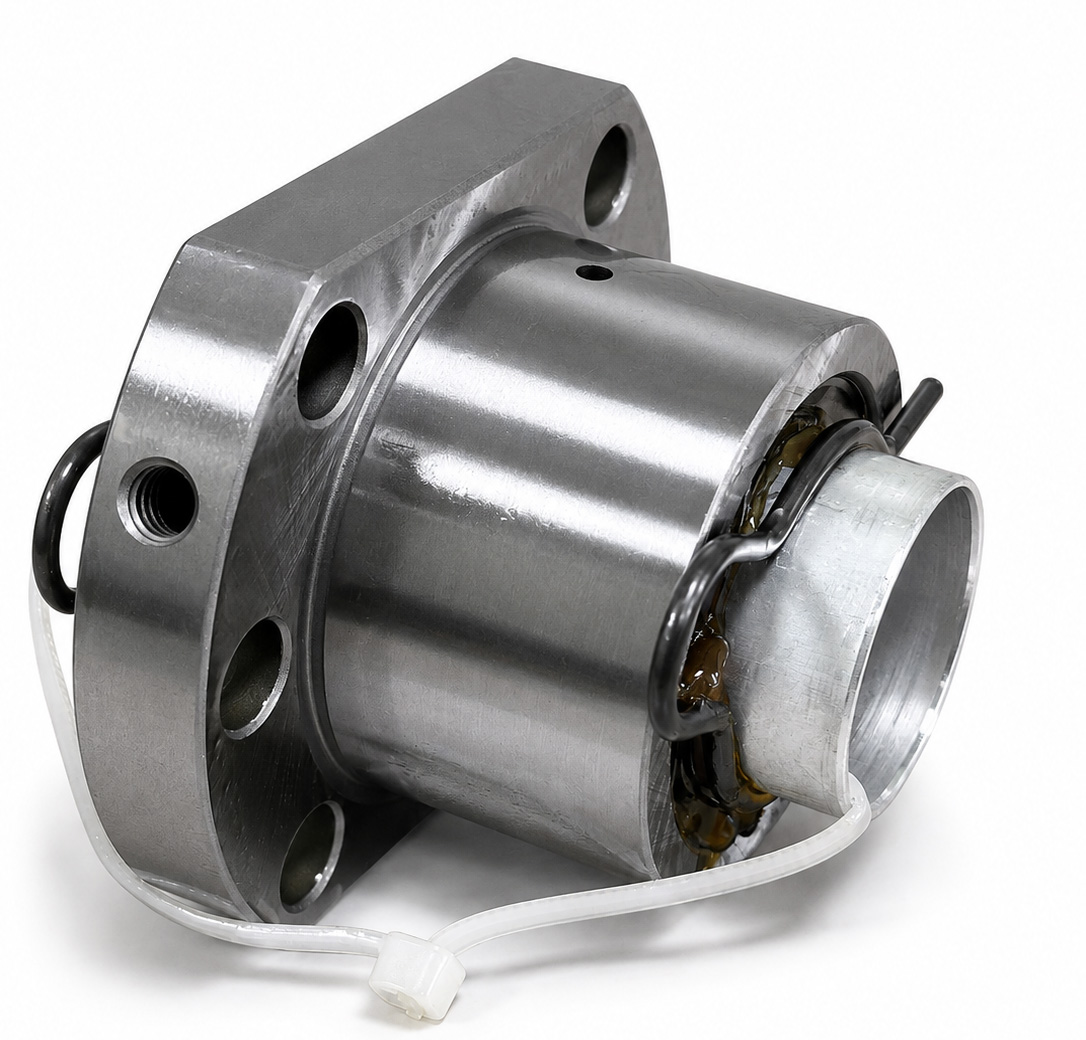

Гайка ШВП PMI FSDU3205B-4.0P, диаметр 32 мм, шаг 5 мм, фланцевая, с уплотнением

Гайка ШВП PMI FSDU3205B-4.0P, диаметр 32 мм, шаг 5 мм, фланцевая, с уплотнением

Дополнительное обозначение: R32-5T4-FSDU (BD3.175)

Цена с НДС

PMI — Precision Motion Industries, Inc. — тайваньский производитель высокоточных компонентов линейного перемещения. Компания выпускает шарико-винтовые передачи ШВП, профильные линейные направляющие, шариковые шлицы и другие компоненты для станкостроения, промышленной автоматизации, робототехники и высокоточного оборудования.

Шарико-винтовые передачи PMI выпускаются в различных конструктивных исполнениях, классах точности и типоразмерах, включая отдельные винты и гайки, которые позволяют комплектовать ШВП под конкретную задачу оборудования.

PMI FSDU3205B-4.0P — одинарная фланцевая гайка шарико-винтовой передачи серии FSDU, предназначенная для работы с винтом ШВП номинальным диаметром 32 мм и ходом 5 мм.

Гайка выполнена по размерному стандарту DIN 69051 и оснащена уплотнением. Для циркуляции шариков используется торцевая система End Deflector: после прохождения рабочей части винтовой дорожки шарики через торцевой дефлектор возвращаются обратно в рабочий контур, обеспечивая непрерывную замкнутую циркуляцию.

При вращении винта шарики перекатываются между винтовыми дорожками винта и гайки, благодаря чему вращательное движение преобразуется в поступательное перемещение с низким трением и высокой эффективностью.

Расшифровка серии FSDU

F | S | D | U

Расшифровка R32-5T4-FSDU (BD3.175)

С каким винтом PMI совместима гайка

Для FSDU3205B-4.0P требуется винт PMI с совпадающими параметрами винтовой дорожки:

PMI R3205B

PMI выпускает эту геометрию винта как с правой, так и с левой резьбой — R(L)3205B. Но поскольку рассматриваемая гайка имеет обозначение R, для неё требуется именно правый винт R3205B. Левый L3205B с этой правой гайкой использовать нельзя.

Важно при подборе винта

Недостаточно выбрать просто любой винт Ø32×5 мм. Для правильной работы должны совпадать:

диаметр 32 мм + ход 5 мм + направление резьбы R + профиль дорожки PMI + диаметр шарика 3,175 мм.

Поэтому для этой гайки оптимально указывать совместимость именно с винтом:

PMI R3205B

Основные технические характеристики PMI FSDU3205B-4.0P

Технические параметры и нагрузки

Технические характеристики и нагрузки, серия фланца В

Габаритные и монтажные размеры

Cam и Coam представляют модифицированные динамическую и статическую грузоподъёмности, расчёт которых выполняется с учётом DIN 69051.

Динамическая грузоподъёмность Cam

Cam = 1940 kgf ≈ 19,0 кН

Используется при расчёте ресурса ШВП во время повторяющегося движения под осевой нагрузкой.

Статическая грузоподъёмность Coam

Coam = 5360 kgf ≈ 52,6 кН

Характеризует способность гайки воспринимать статическую осевую нагрузку.

Эти значения нельзя напрямую воспринимать как рабочую нагрузку, которую можно постоянно прикладывать к ШВП. При расчёте системы необходимо дополнительно учитывать требуемый ресурс, скорость, ускорение, длину винта, способ его опирания и коэффициент безопасности.
