Підшипникова опора гвинта КГП FK25-C5-HIWIN, Ціна з ПДВ
8438 грн
- Виробник: Hiwin
- Модель: FK25-C5
- Наявність:Під замовлення
Підшипникова опора гвинта КГП серії FK25-C5 від компанії HIWIN
Ціна підшипникової опори гвинта КГП серії FK25-C5 Ціна з ПДВ.
Компанія ТОВ ГП-ТЕХ є офіційним представником компанії HIWIN в Україні. Для отримання додаткової інформації про підшипникові опори серії FK та інші продукти компанії HIWIN, а також для консультацій з вибору та замовлення, зв'яжіться з нашими фахівцями.
Опис
Підшипникова опора гвинта КГП серії FK25-C5 від компанії HIWIN призначена для сприйняття осьових і радіальних сил, забезпечуючи високу точність і надійність роботи. Ці опори належать до типу фіксованих підшипників (fixed bearing) і використовуються для фіксації гвинта КГП (ШВП) в робочому положенні. Фіксуючі опори забезпечують високу точність позиціонування і знижують вібрації та шум під час роботи.
Фіксуюча опора КГП (ШВП)
Фіксуюча опора — це елемент, який жорстко закріплює кінець гвинта КГП, запобігаючи його осьове зміщення та забезпечуючи стабільну роботу системи. Фіксуючі опори забезпечують високу точність позиціонування і знижують вібрації та шум під час роботи.

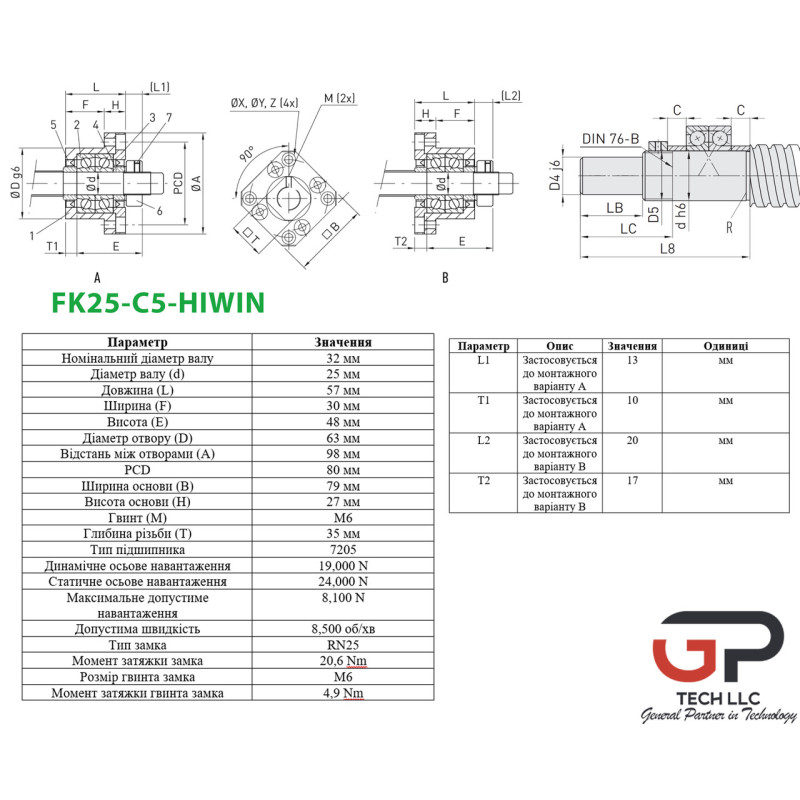

Основні характеристики
|
Параметр |
Значення |
|
Номінальний діаметр валу |
32 мм |
|
Діаметр валу (d) |
25 мм |
|
Довжина (L) |
57 мм |
|
Ширина (F) |
30 мм |
|
Висота (E) |
48 мм |
|
Діаметр отвору (D) |
63 мм |
|
Відстань між отворами (A) |
98 мм |
|
PCD |
80 мм |
|
Ширина основи (B) |
79 мм |
|
Висота основи (H) |
27 мм |
|
Гвинт (M) |
M6 |
|
Глибина різьби (T) |
35 мм |
|
Тип підшипника |
7205 |
|
Динамічне осьове навантаження |
19,000 N |
|
Статичне осьове навантаження |
24,000 N |
|
Максимальне допустиме навантаження |
8,100 N |
|
Допустима швидкість |
8,500 об/хв |
|
Тип замка |
RN25 |
|
Момент затяжки замка |
20,6 Nm |
|
Розмір гвинта замка |
M6 |
|
Момент затяжки гвинта замка |
4,9 Nm |
Додаткові параметри та їх значення
|
Параметр |
Опис |
Значення |
Одиниці |
|
L1 |
Застосовується до монтажного варіанту A |
13 |
мм |
|
T1 |
Застосовується до монтажного варіанту A |
10 |
мм |
|
L2 |
Застосовується до монтажного варіанту B |
20 |
мм |
|
T2 |
Застосовується до монтажного варіанту B |
17 |
мм |
Параметри L1 і T1 відносяться до першої монтажної конфігурації (варіант A), тоді як параметри L2 і T2 відносяться до другої монтажної конфігурації (варіант B). Ці параметри вказують на відмінності в розмірах для різних варіантів монтажу, що дозволяє використовувати опори в різних конструкціях і конфігураціях.
Переваги продукції класу точності С5
Підшипникові опори серії FK25-C5 виготовляються з класом точності С5, що забезпечує такі переваги:
- Висока точність позиціонування і повторюваність
- Знижене тертя і знос, що збільшує термін служби
- Стійкість до високих навантажень і швидкостей
- Низький рівень вібрації і шуму
Застосування
Підшипникові опори гвинта КГП серії FK25-C5 широко застосовуються в:
- Металообробних верстатах
- Деревообробному обладнанні
- Робототехнічних системах
- Прецизійних вимірювальних приладах
| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Номінальний діаметр КГП | 32 |
| Серія опори | FK |
