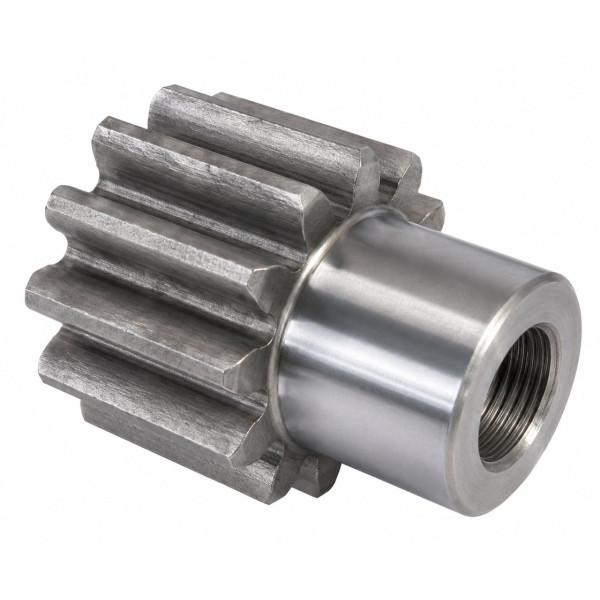

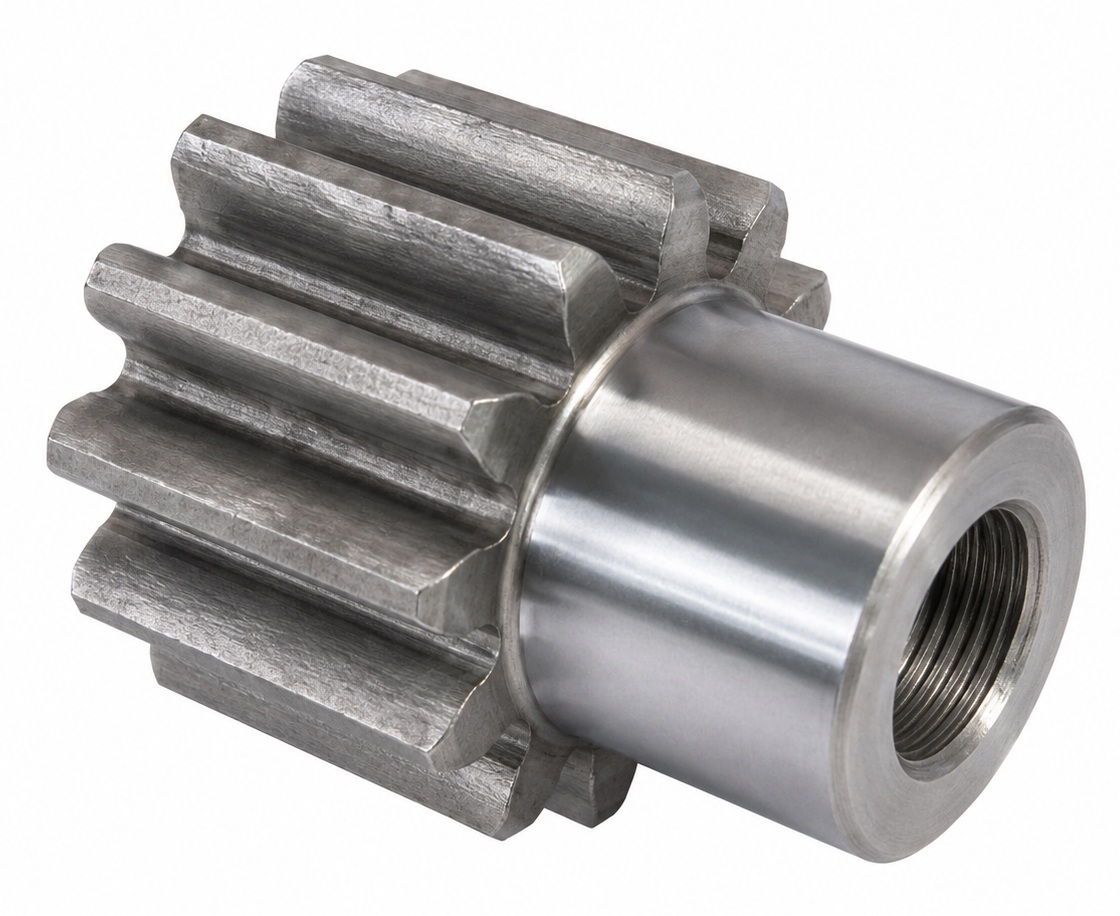

Прямозуба шестерня M2-Z12-A, модуль 2, 12 зубців, ширина 20 мм, зі ступицею, сталь C45

Ціна з ПДВ

Прямозуба шестерня M2-Z12-A — це циліндрична шестерня з прямими зубцями, модулем M2 і кількістю зубців 12 шт. Шестерня призначена для роботи в парі з прямозубою зубчастою рейкою M2 і застосовується в механізмах лінійного переміщення, де обертання шестерні перетворюється на поступальний рух по рейці.

Виріб виготовлений зі сталі C45 і має виконання зі ступицею. Така конструкція зручна для встановлення шестерні на вал, фіксації у приводному вузлі та передачі крутного моменту від двигуна, редуктора або іншого механізму.

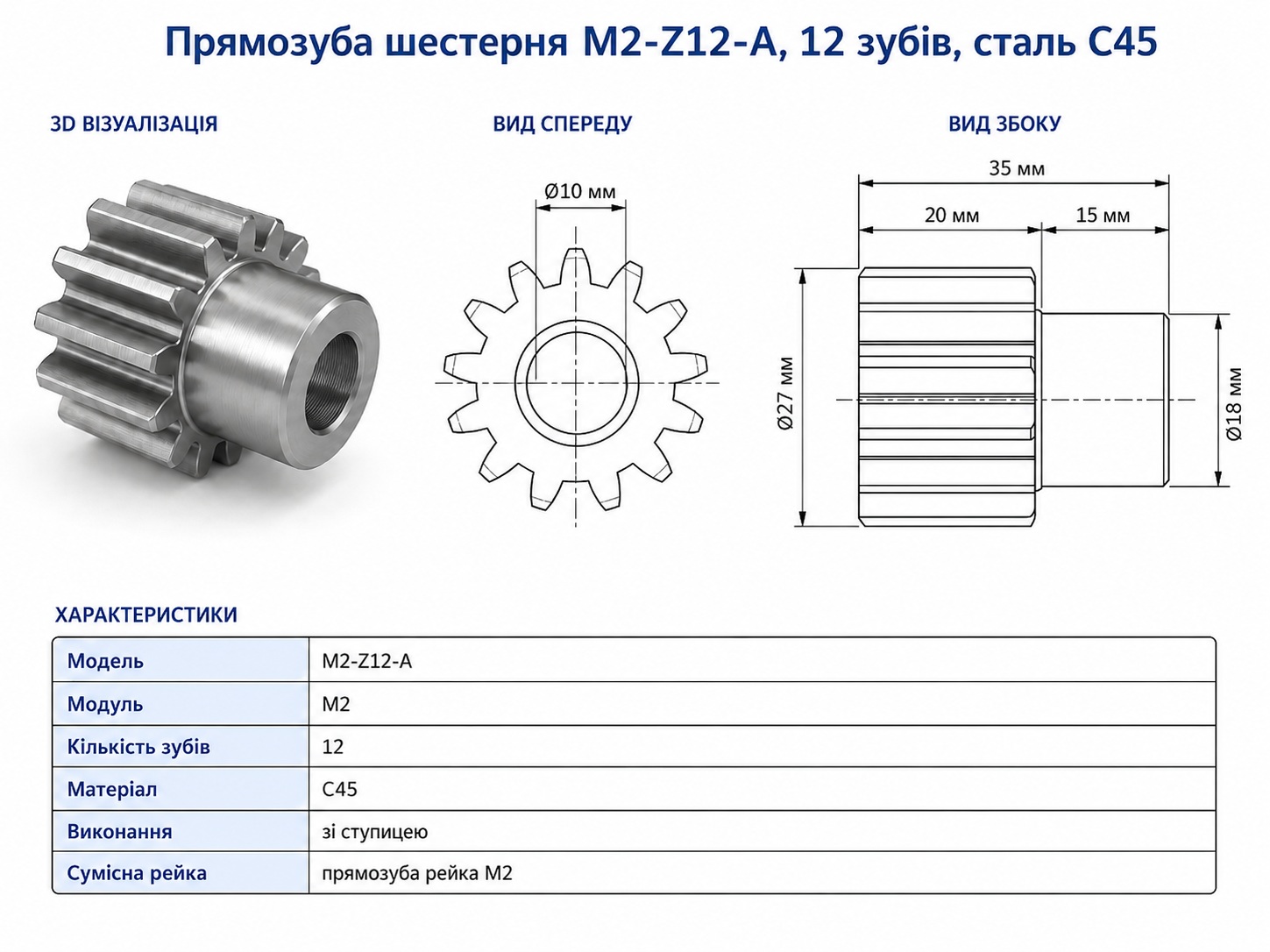

Шестерня має загальну довжину 35 мм. Довжина зубчастої частини становить 20 мм, зовнішній діаметр зубчастої частини — 27 мм. Довжина ступиці становить 15 мм, діаметр ступиці — 18 мм. Завдяки зубчастій частині шириною 20 мм забезпечується хороша робоча площа контакту з рейкою.

Шестерня M2-Z12-A застосовується у верстатах, ЧПК-обладнанні, автоматиці, подавальних механізмах, саморобних верстатах та інших вузлах, де використовується рейкова передача з прямим зубом.

Основні характеристики

Що означає маркування M2-Z12-A

Для якої рейки підходить

Шестерня M2-Z12-A призначена для роботи з прямозубою зубчастою рейкою M2. Модуль шестерні та модуль рейки повинні збігатися. Якщо рейка має модуль M2, то для неї потрібно використовувати шестерню з таким самим модулем M2.

Переміщення по рейці за один оберт

За один повний оберт шестерня M2-Z12-A переміщується по рейці приблизно на:

75,4 мм

Розрахунок:

L = π × m × z

де:

L = 3,14 × 2 × 12 = 75,4 мм

Це значення зручно враховувати під час розрахунку подачі, швидкості переміщення та передавального співвідношення в рейковій передачі.

Переваги шестерні M2-Z12-A

Де застосовується M2-Z12-A

Важлива умова для правильної роботи

Для нормальної роботи шестерню M2-Z12-A потрібно використовувати тільки із зубчастою рейкою такого самого модуля — M2. Також важливо правильно виставити зачеплення між шестернею та рейкою. Занадто сильний притиск може спричинити підвищений знос і тугий хід, а занадто великий зазор призведе до люфту та нерівномірного переміщення.

Для стабільної роботи рейкової передачі рекомендується використовувати змащення та стежити, щоб зубці рейки і шестерні були чистими, без стружки та забруднень.
