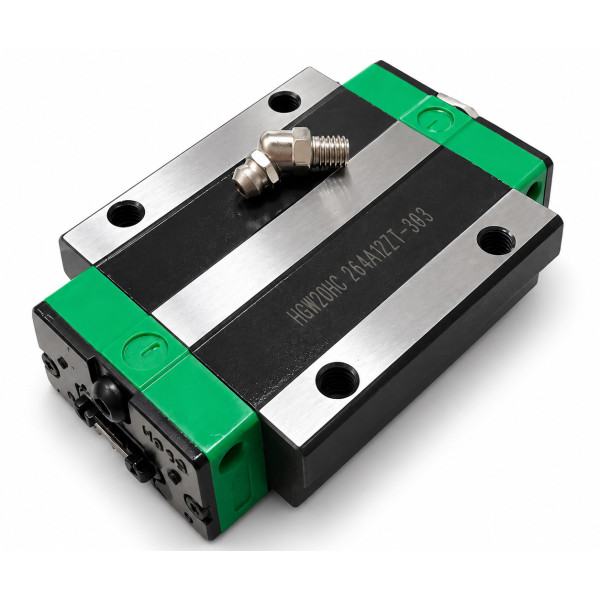

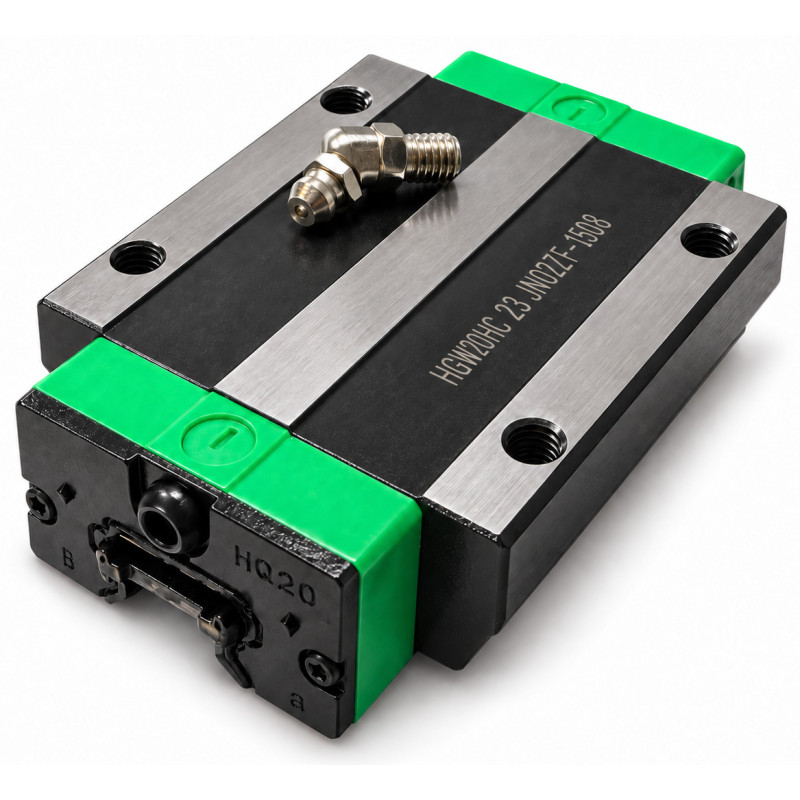

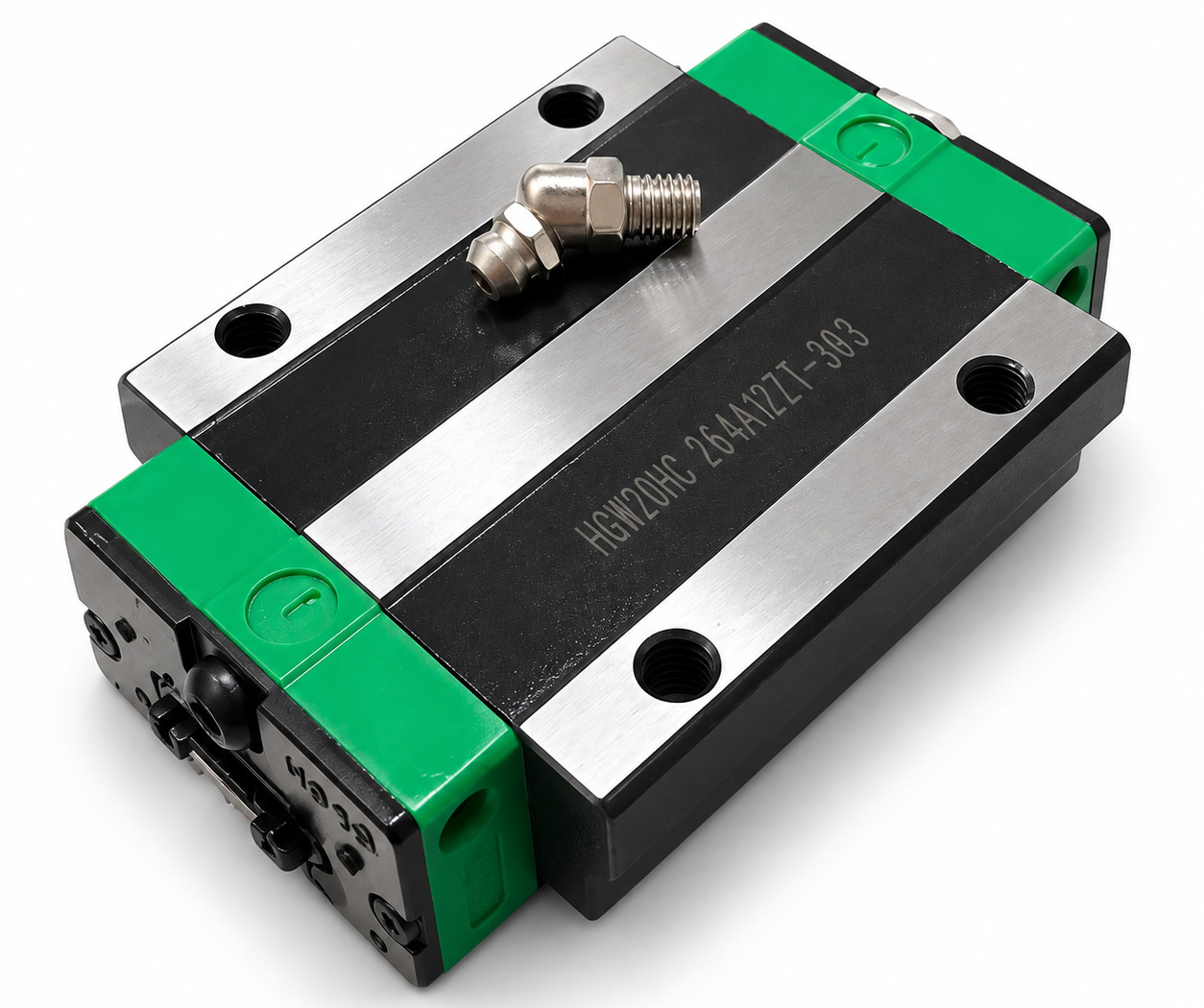

Каретка лінійна HGWKD20HCZ0H для напрямної HGR20, тип HGW20HC, виробник K.D

Каретка лінійна HGWKD20HCZ0H для напрямної HGR20, тип HGW20HC, посилена, подовжена виробник K.D,

Ціна з ПДВ,

Оплата з ПДВ  — для отримання рахунку зверніться до відділу продажу.

Параметри та розміри каретки

Серія

H

H1

N

W

B

B1

C

L1

L

K1

G

M

T

T1

T2

H2

H3

HGWKD20HC

30 мм

4.6 мм

21.5 мм

63 мм

53 мм

5  мм

40 мм

65.5 мм

92.2 мм

17.6  мм

12 мм

M6

8  мм

10 мм

9.5 мм

6  мм

7  мм



Параметри та розмір напрямної

W_R	H_R	D	h	d	P	E
20 мм	17.5 мм	9.5 мм	8.5 мм	6  мм	60 мм	20 мм



Параметри навантаження

Серія	C	Co	M_R	M_P	M_Y
HGWKD20HCZ0H	21,18 кН	48,84 кН	0,48 кН·м	0,47 кН·м	0,47 кН·м

• C - Динамічна навантажувальна здатність у кН, для переведення в кг                  1 кг = 9,81 Н.
• Co - Статична навантажувальна здатність у кН, для переведення в кг                 1 кг = 9,81 Н.
• M_R - Статичний момент навколо осі R
• M_P - Статичний момент навколо осі P
• M_Y - Статичний момент навколо осі Y

Наприклад 21,18 *1000= 21180Н/9.81= 2159 кг

Розшифровка коду HGWKD20HCZ0H

• HGH -серія
• W- фланцева
• KD-торгова марка K.D, Китай
• 20- розмір блоку, слайдера
• H-посилена, збільшена довжина та навантаження
• C- верхнє і нижнє кріплення
• Z0- Ідентифікатор попереднього навантаження
• H-Клас точності

Каретки HGWKD20 -KD рекомендовано використовувати з профільними рейковими напрямними торгової марки K.D відповідного типорозміру. Використання рейкових напрямних інших виробників або постачальників без підтвердження сумісності може призвести до зниження точності позиціювання, появи люфтів, підвищеного тертя, нерівномірного переміщення та передчасного зношування компонентів, або пошкодження вашого обкладення.  У разі самостійного використання покупцем рейкових напрямних сторонніх виробників усі ризики, пов’язані з їхньою технічною несумісністю, покладаються на покупця, а ТОВ «ГП-ТЕХ» не гарантує належної роботи такого поєднання компонентів.

Фланцева каретка HGWKD20 кулькова каретка та є ключовим елементом для систем лінійного переміщення, що ідеально підходить для використання у верстатобудуванні та автоматизації завдяки своїй високій точності та надійності. Фланцеві каретки набагато кращі за блокові каретки за рахунок розміром і конструкцією, що дає чудову жорсткість і стабільність, а це критично важливо для додатків, що вимагають максимальної точності переміщення.

Особливості каретки HGWKD20HCZ0H

• Висока точність і стабільність: Завдяки унікальному дизайну, каретка HGWKD20HC забезпечує неперевершену жорсткість, що гарантує високу точність переміщення.
• Надійність: Виготовлена з високоякісних матеріалів, каретка HGWKD20HC призначена для довгострокової експлуатації в різних умовах, забезпечуючи надійність вашого обладнання.
• Простота монтажу та обслуговування: Зручність установки і мінімальні вимоги до обслуговування роблять каретку HGWKD20HC зручною в експлуатації, знижуючи експлуатаційні витрати.

Сумісність фланцевої каретки HGWKD20HCZ0H
Фланцева Каретка HGWKD20HC спеціально розроблена для використання з лінійними напрямними серії HGWKD20. Це поєднання забезпечує оптимальну сумісність і ефективність у широкому спектрі промислових застосувань, від обробки металів до деревообробки та автоматизованих ліній.

Застосування
Фланцева Каретка HGWKD20HC ідеально підходить для машинобудівної промисловості, включно з високоточним обладнанням для оброблення металу, деревообробними верстатами, лазерним різанням і безліччю інших галузей, де потрібна максимальна точність і надійність.

Вибираючи Фланцеву каретку HGWKD20HC для вашого обладнання, ви отримуєте не тільки високоякісний компонент, а й гарантію надійності та довговічності для вашого проєкту. Оптимізуйте продуктивність вашого обладнання з кареткою HGWKD20HC, забезпечуючи неперевершену точність і стабільність переміщення.

Широко використовується в обладнанні для виробництва напівпровідників, друкованих плат, обладнанні для складання інтегральних схем, медичному обладнанні, роботизованих руках, точних вимірювальних машинах та інших пристроях лінійного переміщення.
