Каретка EGHKD15SAZ0H для низькопрофільних напрямних EGR15, виробник K.D
422 грн
- Виробник: K.D
- Модель: EGH15SAZ0H_K
- Наявність:В наявності
Каретка EGHKD15SAZ0H для низькопрофільних напрямних EGR15
Ціна без ПДВ
Оплата для юридичних осіб з ПДВ також можлива. Для отримання рахунку на оплату зверніться до відділу продажів.
Виробник: K.D (Китай)
Каретка EGHKD15SAZ0H — це вкорочений кульковий лінійний блок 15-го розміру, призначений для роботи з низькопрофільними напрямними серії EGR15KD.
Модель SA — компактне виконання,
Z0 — мінімальний попередній натяг,
H — високий клас точності.
Це рішення для тих, хто створює компактні верстати та автоматизовані вузли, де критично важлива висота конструкції та стабільність руху.
Розшифровка маркування EGHKD15SAZ0H
|
Позначення |
Значення |
|
EGHKD |
Виробник K.D для напрямних серії EGR |
|
15 |
Розмір під рейку шириною 15 мм |
|
SA |
Вкорочена версія |
|
Z0 |
Мінімальний попередній натяг |
|
H |
Високий клас точності |
|
EGR15KD |
Сумісність: тільки з рейками EGR15KD |

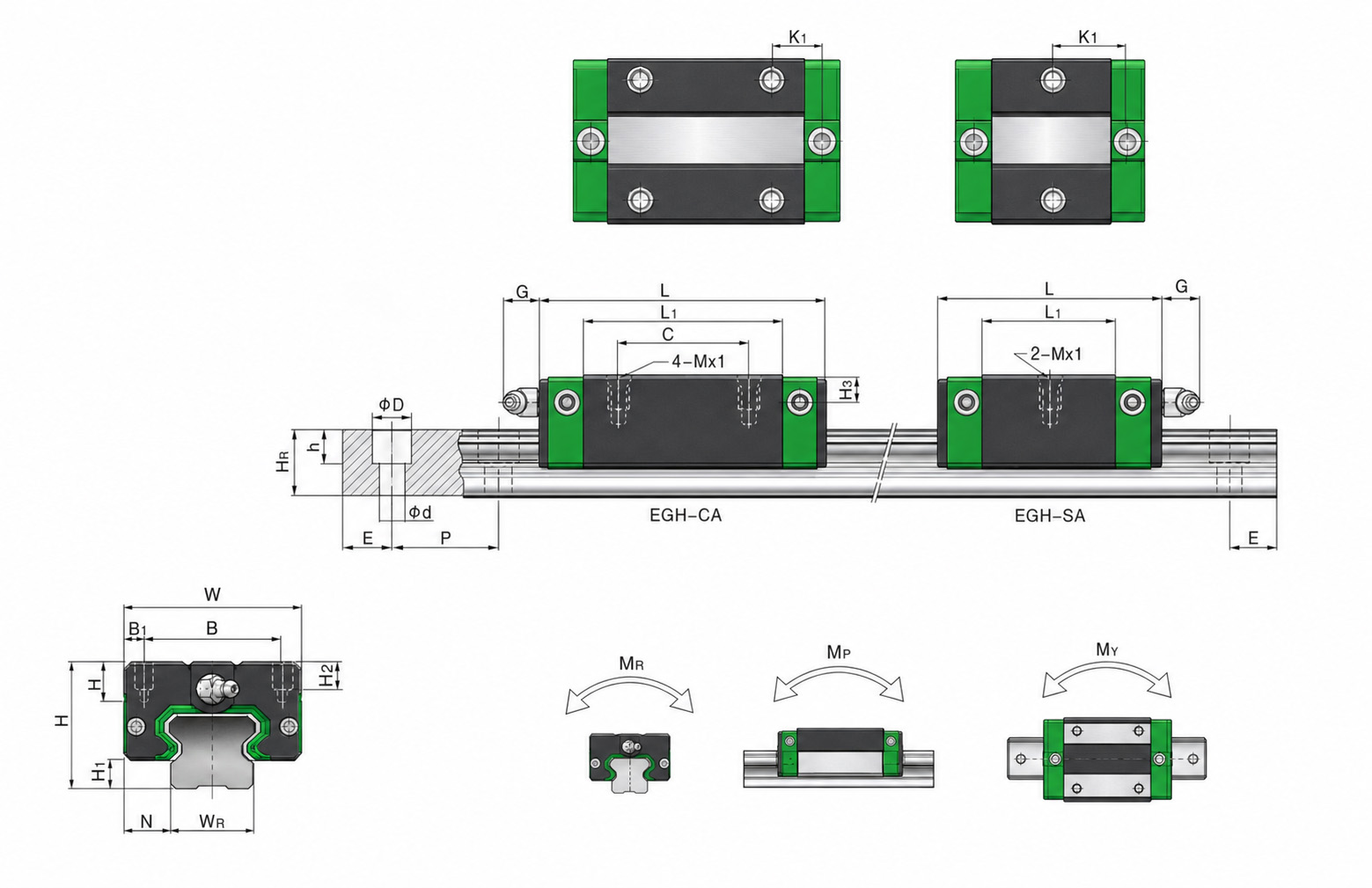

Габаритні розміри EGHKD15SAZ0H
Основні розміри
|
Параметр |
Значення |
|
H |
24 мм |
|
H1 |
4.5 мм |
|
N |
9.5 мм |
|
W |
34 мм |
|
B |
26 мм |
|
B1 |
4 мм |
|
L1 |
23.1 мм |
|
L |
40.1 мм |
|
K1 |
14.8 мм |
|
G |
5.7 мм |
|
Різьба кріплення |
M4×6 |
|
T2 |
6 мм |
|
H2 |
5.5 мм |
|
H3 |
6 мм |
Навантажувальні характеристики EGHKD15SAZ0H
|
Параметр |
Значення |
|
C — динамічна вантажопідйомність |
5.35 kN |
|
C0 — статична вантажопідйомність |
9.40 kN |
|
MR — допустимий статичний момент (roll) |
0.08 kN·m |
|
MP — допустимий статичний момент (pitch) |
0.04 kN·m |
|
MY — допустимий статичний момент (yaw) |
0.04 kN·m |
Динамічне навантаження 5.35 kN
Каретка розрахована на стабільну роботу при русі під робочим навантаженням до 5.35 кН.
Статичне навантаження 9.40 kN
Дозволяє витримувати короткочасні або ударні навантаження без пошкодження доріжок кочення.
Моментні навантаження
- MR — стійкість до перекручування
- MP — стійкість до поздовжнього нахилу
- MY — стійкість до бокового нахилу
Конструкція забезпечує стабільну роботу при навантаженнях у всіх напрямках — вертикально, горизонтально та при моментних впливах.
Конструктивні переваги
Компактність
Вкорочена база SA дозволяє використовувати каретку у вузлах з обмеженим монтажним простором.
Плавність ходу
Кулькова циркуляційна система забезпечує низький коефіцієнт тертя та відсутність ривків.
Мінімальний попередній натяг Z0
Підходить для:
- стандартних верстатів
- не перевантажених осей
- систем, де важлива легкість переміщення
Висока точність H
Забезпечує стабільну геометрію переміщення, мінімальний люфт та хорошу повторюваність.
Де застосовується EGHKD15SAZ0H
- компактні ЧПК верстати
- лазерні гравери
- 3D принтери
- автоматизовані подаючі механізми
- легкі портальні системи
- вимірювальне обладнання
Каретка оптимальна для осей X/Y у легких та середньонавантажених системах.
Переваги перед стандартними каретками
|
Параметр |
EGHKD15SAZ0H |
Стандартна CA |
|
Довжина корпусу |
Менша |
Більша |
|
Маса |
Нижча |
Вища |
|
Жорсткість |
Достатня |
Вища |
|
Застосування |
Компактні вузли |
Універсальні системи |
Якщо завдання — мінімізувати габарити та вагу конструкції, версія SA є більш раціональним вибором.
Чому варто обрати K.D
- промислове загартування доріжок кочення
- сумісність з рейками EGRKD
- оптимальне співвідношення ціна / ресурс
- доступність запчастин та комплектуючих
Це практичне рішення для виробників обладнання, які рахують собівартість і при цьому вимагають стабільної роботи механізмів.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Висота Каретки (H) | 24 |
| Динамічне навантаження (Н) | 5350 |
| Довжина каретки (L) | 40.1 |
| Натяг каретки | Z0 (легкий попередній натяг) |
| Розмір каретки | 15 |
| Серія Каретки | EG |
| Статичне навантаження (Н) | 9400 |
| Тип кріплення каретки | A (верхнє) |
| Ширина каретки (W) | 34 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | S (середнє навантаження) |
| Тип каретки | H (Прямокутна) |
| Клас точності | H |
