Підшипникова опора гвинта КГП FK20-C5-HIWIN, Ціна з ПДВ
6810 грн
- Виробник: Hiwin
- Модель: FK20-C5
- Наявність:Під замовлення

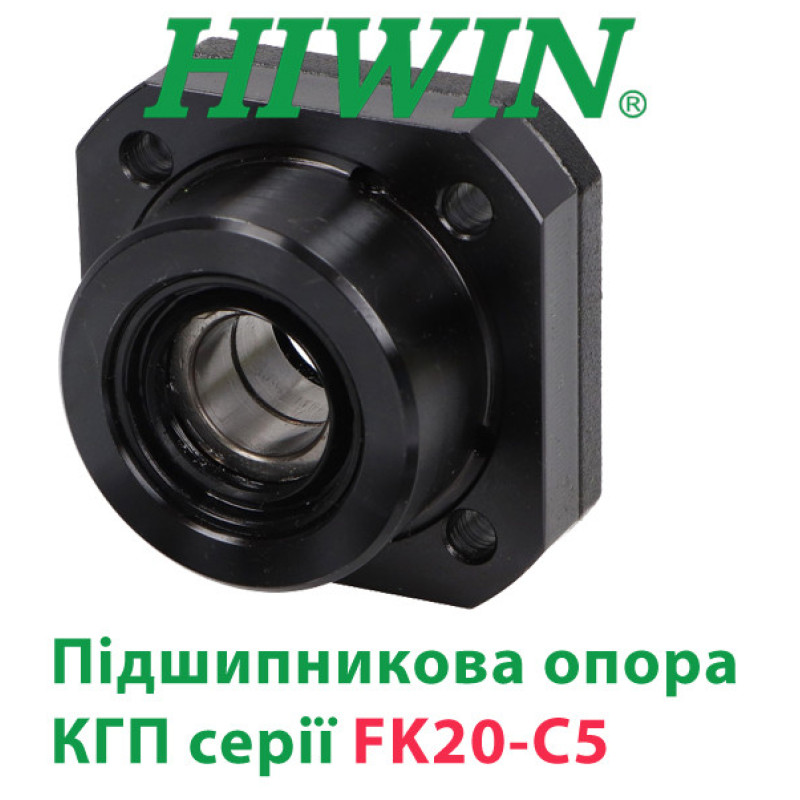

Підшипникова опора гвинта КГП серії FK20-C5 від компанії HIWIN
Ціна підшипникової опори гвинта КГП серії FK20-C5 Ціна з ПДВ.
Компанія ТОВ ГП-ТЕХ є офіційним представником компанії HIWIN в Україні. Для отримання додаткової інформації про підшипникові опори серії FK та інші продукти компанії HIWIN, а також для консультацій з вибору та замовлення, зв'яжіться з нашими фахівцями.
Опис
Підшипникова опора гвинта КГП серії FK20-C5 від компанії HIWIN призначена для сприйняття осьових і радіальних сил, забезпечуючи високу точність і надійність роботи. Ці опори належать до типу фіксованих підшипників (fixed bearing) і використовуються для фіксації гвинта КГП в робочому положенні. Фіксуючі опори забезпечують високу точність позиціонування і знижують вібрації та шум під час роботи.
Фіксуюча опора КГП
Фіксуюча опора — це елемент, який жорстко закріплює кінець гвинта КГП, запобігаючи його осьове зміщення та забезпечуючи стабільну роботу системи. Фіксуючі опори забезпечують високу точність позиціонування і знижують вібрації та шум під час роботи.

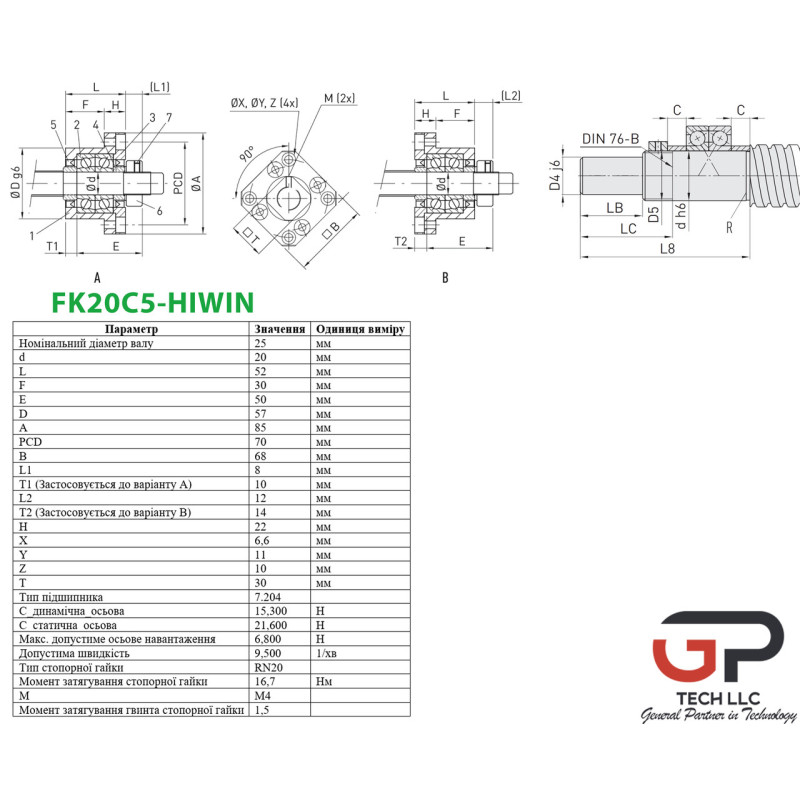

Основні характеристики
|
Параметр |
Значення |
Одиниця виміру |
|
Номінальний діаметр валу |
25 |
мм |
|
d |
20 |
мм |
|
L |
52 |
мм |
|
F |
30 |
мм |
|
E |
50 |
мм |
|
D |
57 |
мм |
|
A |
85 |
мм |
|
PCD |
70 |
мм |
|
B |
68 |
мм |
|
L1 |
8 |
мм |
|
T1 (Застосовується до варіанту A) |
10 |
мм |
|
L2 |
12 |
мм |
|
T2 (Застосовується до варіанту B) |
14 |
мм |
|
H |
22 |
мм |
|
X |
6,6 |
мм |
|
Y |
11 |
мм |
|
Z |
10 |
мм |
|
T |
30 |
мм |
|
Тип підшипника |
7.204 |
|
|
C_динамічна_осьова |
15,300 |
Н |
|
C_статична_осьова |
21,600 |
Н |
|
Макс. допустиме осьове навантаження |
6,800 |
Н |
|
Допустима швидкість |
9,500 |
1/хв |
|
Тип стопорної гайки |
RN20 |
|
|
Момент затягування стопорної гайки |
16,7 |
Нм |
|
M |
M4 |
|
|
Момент затягування гвинта стопорної гайки |
1,5 |
Додаткові параметри та їх значення
Параметри L1 і T1 відносяться до першої монтажної конфігурації (варіант A), тоді як параметри L2 і T2 відносяться до другої монтажної конфігурації (варіант B). Ці параметри вказують на відмінності в розмірах для різних варіантів монтажу, що дозволяє використовувати опори в різних конструкціях і конфігураціях.
Переваги продукції класу точності С5
Підшипникові опори серії FK20-C5 виготовляються з класом точності С5, що забезпечує такі переваги:
- Висока точність позиціонування і повторюваність
- Знижене тертя і знос, що збільшує термін служби
- Стійкість до високих навантажень і швидкостей
- Низький рівень вібрації і шуму
Застосування
Підшипникові опори гвинта КГП серії FK20-C5 широко застосовуються в:
- Металообробних верстатах
- Деревообробному обладнанні
- Робототехнічних системах
- Прецизійних вимірювальних приладах
| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Номінальний діаметр КГП | 25 |
| Серія опори | FK |
