Затискний елемент HK3501A до напрямних HIWIN серії HGR35

Затискний елемент HK3501A до напрямних HIWIN серії HGR35

(ЗАТИСНІ ЕЛЕМЕНТИ (ФІКСАТОРИ) КАРЕТОК ДЛЯ ПРОФІЛЬНИХ НАПРЯМНИХ)

Ціна вказана з ПДВ.

Компанія ТОВ ГП-ТЕХ (GP-TECH LLC) є постачальником комплектуючих для верстатобудування та ремонту. І є офіційним партнером та представником компанії HIWIN в Україні.

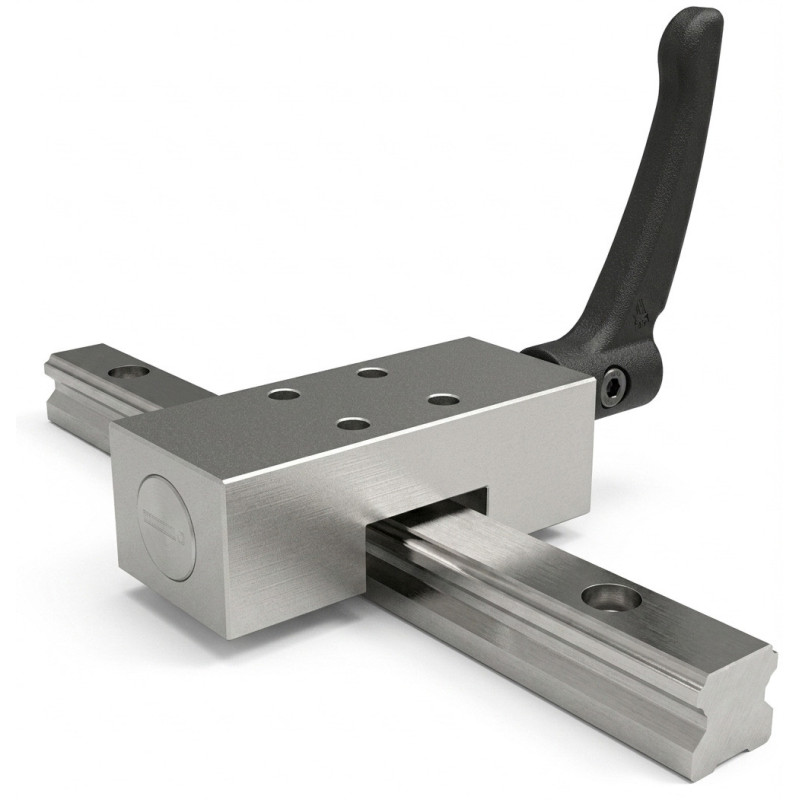

Затискні елементи серії HK заздалегідь налаштовані на тип використовуваного профільного рейки та відповідний розмір рейки. Контактні профілі притискаються до вільних просторів лінійних напрямних. Таким чином, процес затиску не впливає на точність і термін служби профільних рейок. Затиск здійснюється вручну шляхом повороту затискної ручки або рифленого гвинта.

Розмір, Розмір напрямної-35

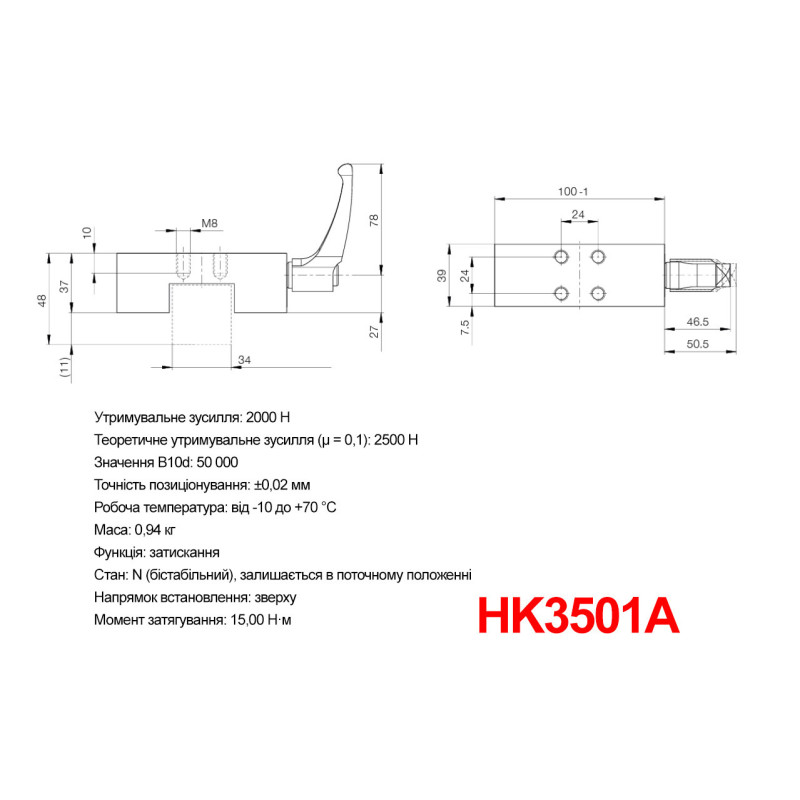

Технічні дані

• Утримувальне зусилля: 2000 Н
• Теоретичне утримувальне зусилля (μ = 0,1): 2500 Н
• Значення B10d: 50 000
• Точність позиціонування: ±0,02 мм
• Робоча температура: від -10 до +70 °C
• Маса: 0,94 кг
• Функція: затискання
• Стан: N (бістабільний), залишається в поточному положенні
• Напрямок встановлення: зверху
• Момент затягування: 15,00 Н·м

Ці виміри та дані є критично важливими для забезпечення правильного підбору та функціонування компонента у призначеній для нього механічній системі. Утримувальна сила вказує на максимальну силу, яку механізм затиску може застосувати для надійного утримання об'єкта або деталі на місці.

Для напрямних HIWIN серії

 HGR35R4000H, HGR35R4000С, HGR35T4000H, HGR35T4000С,

Елементи затиску серії HK, як показано на наданій вами схемі, є механічними компонентами, що використовуються в системах лінійного руху.
