Напрямна HIWIN, HGR20R точність C, ціна вказана за 1 метр з ПДВ

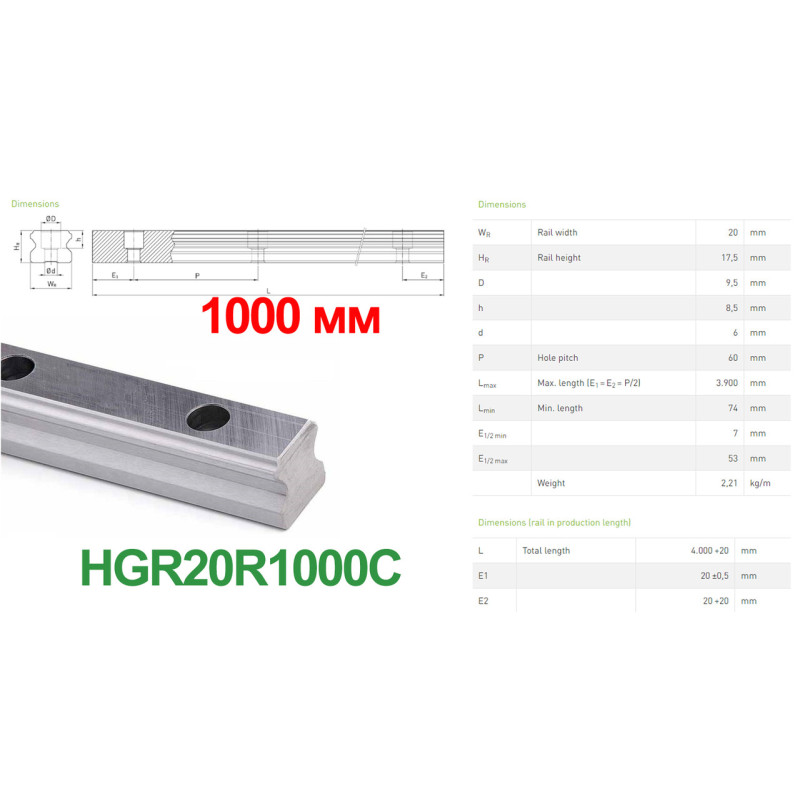

W_R

Ширина

20

мм

H_R

Висота

17,5

мм

D

9,5

мм

h

8,5

мм

d

6

мм

P

Крок

60

мм

L_max

Довжина

1000

мм

Вага

2,21

кг/м

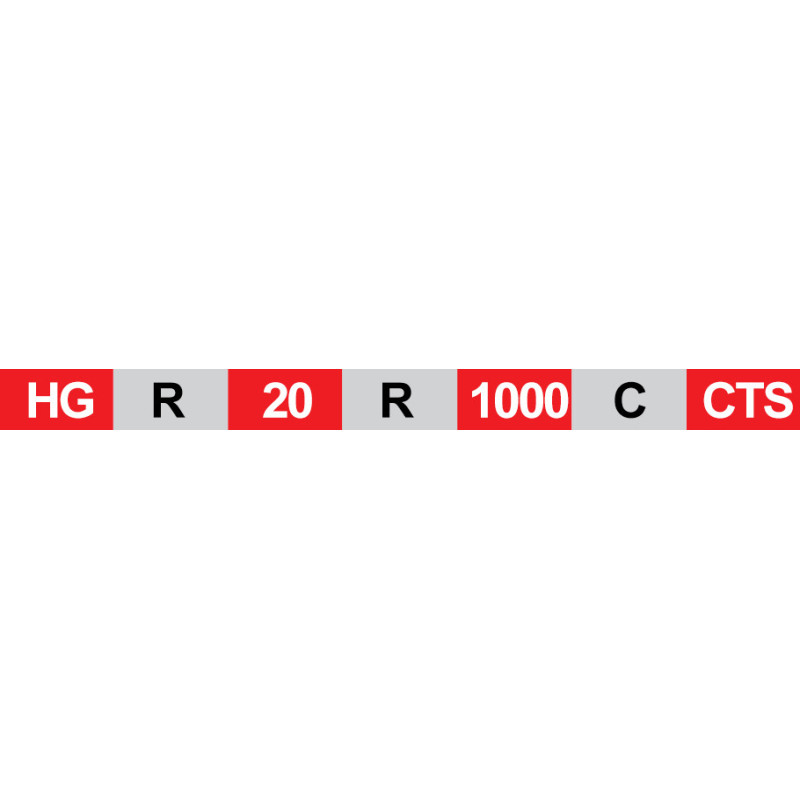

Серія напрямних, HIWIN

HG

Профільна напрямна

R

Розмір направляючої

20

Спосіб кріплення направляючої

R-кріплення зверху

**У цьому розмірі є кріплення T-кріплення знизу (для подробиць зверніться до відділу продажів)

Загальна довжина направляючої

1000 мм

** Стандартна заводська довжина 4000 мм

Клас точності

C (базовий клас точності)

Немає позначення стандартне покриття

HRC 58-62. Число 58-62 - це число твердості за Роквеллом. Більш високе число за шкалою Роквелла C вказує на більш твердий матеріал. HRC 58 вважається високим рівнем твердості, що вказує на дуже тверду сталь.

Додаткові опції

CTS

HIWIN Покриття CTS (Катодно-Електроосаджене Покриття):

Це тонкошарове хромове покриття.
Воно забезпечує хороший захист від корозії та дуже високу зносостійкість.
Висока зносостійкість зумовлена винятковою твердістю покриття.
Покриття CTS не містить шестивалентного хрому (Cr(VI)), що робить його придатним для використання в харчових додатках.
Воно доступне для кількох серій продукції HIWIN: HG, EG, CG і WE.
Технологія CTS (катодне електроосаджене покриття) компанії Hiwin має низку переваг, особливо для лінійних напрямних і шарико-гвинтових пар. Ось деякі з ключових переваг:
Стійкість до корозії: Покриття CTS забезпечує відмінну стійкість до корозії, що є важливим у жорстких умовах або додатках, де компоненти піддаються впливу корозійних речовин.
Підвищена довговічність: Покриття збільшує довговічність компонентів, роблячи їх більш стійкими до зносу. Це призводить до збільшення терміну служби деталей, зменшуючи необхідність у частій заміні.
Для отримання додаткової інформації можна звернутися до каталогу "Лінійні напрямні", в розділі про покриття HIWIN

CZS

HIWIN Покриття CZS (Серія Хромат-Цинк) :
Це дуже тонке цинкове покриття.
Воно забезпечує дуже хороший захист від корозії, включаючи радіуси і фаски.
Невеликі незахищені частини залишаються захищеними завдяки катодному захисту, що надається цинком.
Використання цього покриття порівняно з непокритими деталями призводить до значно довших термінів експлуатації.
Покриття CZS доступне для серій HG, EG і CG від HIWIN.
Підвищена довговічність: Покриття збільшує довговічність компонентів, роблячи їх більш стійкими до зносу. Це призводить до збільшення терміну служби деталей, зменшуючи необхідність у частій заміні.
Для отримання додаткової інформації можна звернутися до каталогу "Лінійні напрямні", в розділі про покриття HIWIN

CCB

HIWIN покриття CCB

HICOAT CCB - це дуже тонкий шар оксиду хрому з накладеним на нього синтетичним смолистим покриттям.
Воно характеризується хорошим захистом від корозії в поєднанні з дуже хорошими експлуатаційними властивостями.
Дуже тонка товщина шару дає змогу використовувати його з усіма лінійними напрямними HIWIN, особливо з серіями MG і RG.
Ця інформація вказує на те, що покриття HICOAT CCB розроблено для забезпечення балансу захисту від корозії та плавності роботи (експлуатаційні властивості) для лінійних напрямних. Відсутність Cr(VI) вказує на його екологічність і безпеку для використання в різних додатках, можливо, навіть у тих, що пред'являють суворі екологічні або вимоги безпеки та здоров'я.
Підвищена довговічність: Покриття збільшує довговічність компонентів, роблячи їх більш стійкими до зносу. Це призводить до збільшення терміну служби деталей, зменшуючи необхідність у частій заміні.
Для отримання додаткової інформації можна звернутися до каталогу "Лінійні напрямні", в розділі про покриття HIWIN
