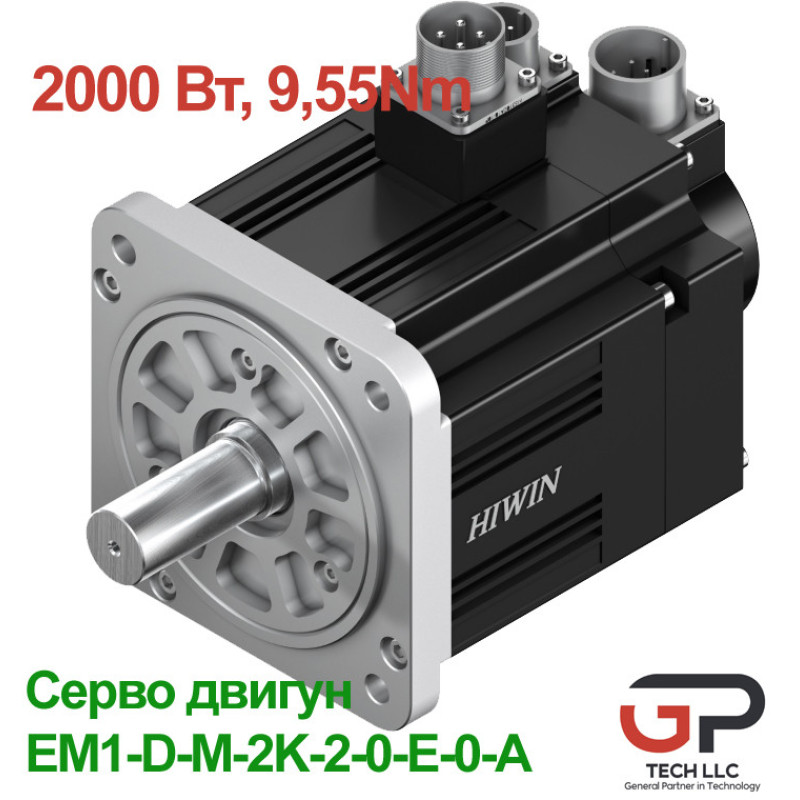

Серводвигун EM1-D-M-2K-2-0-E-0-A, 2000 Вт, 9,55 Нм
45621 грн
- Виробник: Hiwin
- Модель: EM1-D-M-2K-2-0-E-0-A
- Наявність:Під замовлення
Компанія ТОВ ГП-ТЕХ представляє продукцію компанії HIWIN в Україні, пропонуючи широкий асортимент високоякісних сервомоторів та інших компонентів.
Сервомотор HIWIN серії EM1-D-M-2K-2 є високоточним 23-бітним синхронним двигуном змінного струму. Його висока точність і надійність роблять його ідеальним для використання в різних галузях промисловості, включаючи металообробку і деревообробку. Цей двигун відрізняється стабільною роботою при високих швидкостях і високою ефективністю.
Тип: EM1-D-M-2K-2-0-E-0-A
Артикул: 80100114
Гальмо двигуна: Без гальма
Енкодер: 23-бітний абсолютний (одинарний поворот)
Вал двигуна: Суцільний вал
Розшифровка моделі EM1-D-M-2K-2-0-E-0-A:
|
Кодова частина |
Значення |
|
EM1 |
Серія двигуна |
|
D |
Номінальна швидкість/Максимальна швидкість: 2.000/5.000 об/хв |
|
M |
Інерція: середня інерція |
|
2K |
Клас потужності: 2.000 Вт |
|
2 |
Вхідне напруження приводу: 230 В AC |
|
0 |
Опції утримуючого гальма: без утримуючого гальма |
|
E |
Тип енкодера: 23-бітний абсолютний (одинарний поворот) |
|
0 |
Спеціальне обладнання: без |
|
A |
Тип валу двигуна: круглий вал |
Технічні характеристики двигуна:
|
Характеристика |
Значення |
|
Номінальний крутний момент (Tc) |
9,55 Н·м |
|
Номінальний струм (IL) |
12 A |
|
Піковий крутний момент (Tp) |
30 Н·м |
|
Піковий струм (Ip) |
40 A |
|
Номінальна швидкість обертання (nN) |
2.000 об/хв |
|
Максимальна швидкість обертання (nmax) |
5.000 об/хв |
|
Номінальна потужність (P) |
2.000 Вт |
|
Номінальна напруга (V) |
220 В AC |
|
Константа крутного моменту (Kt) |
0,79 Н·м/А |
|
Константа напруги (Ke) |
50,49 В/ (1.000 об/хв) |
|
Опір обмотки (R) |
0,24 Ом |
|
Індуктивність обмотки (L) |
2,85 мГн |
|
Момент інерції ротора (J) |
3,2 кг·м² * 10^-4 |
|
Маса |
8,4 кг |
|
Клас ізоляції двигуна |
Клас F |
Умови експлуатації:
|
Умова |
Значення |
|
Температура навколишнього середовища |
від 0°C до 50°C |
|
Температура зберігання |
від -15°C до 70°C |
|
Вологість повітря |
До 80% відносної вологості |
|
Максимальна висота встановлення |
1.000 м над рівнем моря |

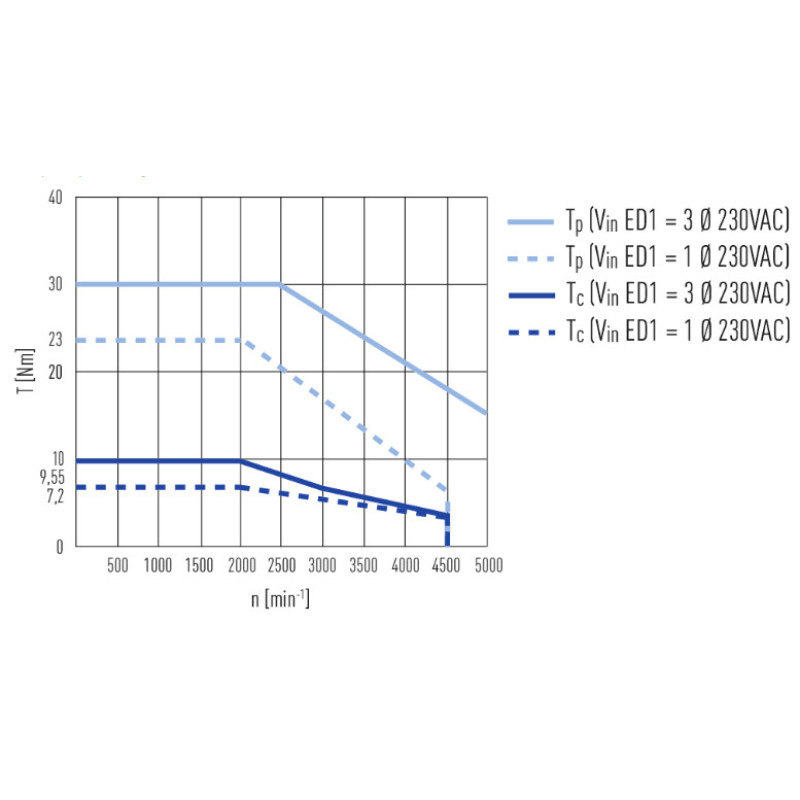

Графік крутного моменту-швидкості:

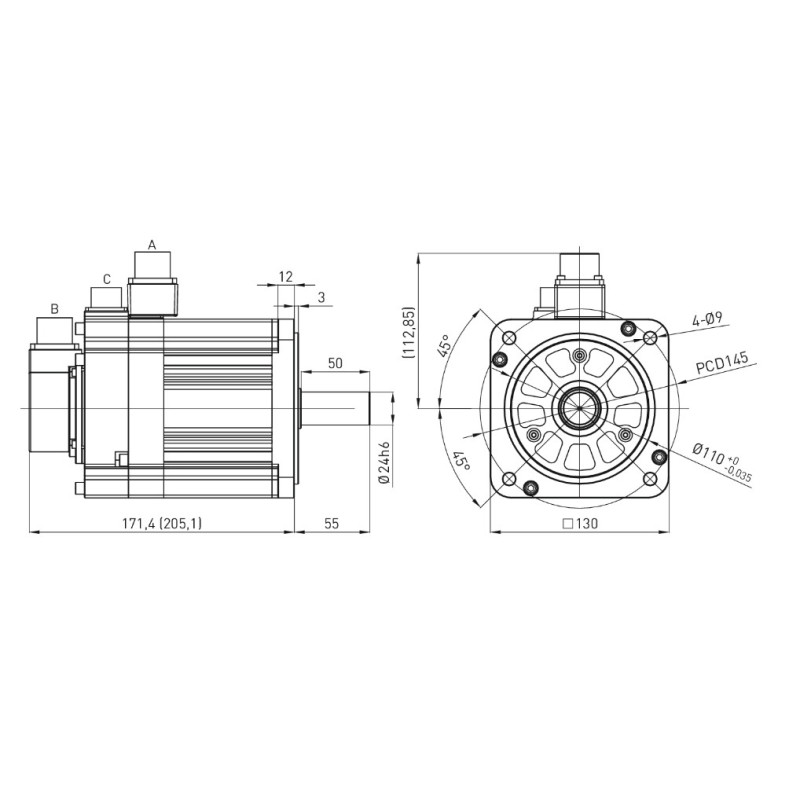

Габаритні розміри:
Опис:
Сервомотор HIWIN серії EM1-D-M-2K-2 є високоточним 23-бітним синхронним двигуном змінного струму. Його висока точність і надійність роблять його ідеальним для використання в різних галузях промисловості, включаючи металообробку і деревообробку. Цей двигун відрізняється стабільною роботою при високих швидкостях і високою ефективністю.
Підходящі драйвери:
Для сервомотора HIWIN EM1-D-M-2K-2 найбільше підходять такі драйвери:
- ED1x-xx-0422-x1
- Потужність (P): 400 Вт
- Номінальний струм (Ic): 2,5 А
- Піковий струм (Ip): 10 А
- Напруга (U): 220 В
- ED1x-xx-1022-x1
- Потужність (P): 1.000 Вт
- Номінальний струм (Ic): 5,6 А
- Піковий струм (Ip): 23,3 А
- Напруга (U): 220 В
Порівняння з аналогами:
Для порівняння сервомотора HIWIN EM1-D-M-2K-2-0-E-0-A з аналогічними моделями інших виробників можна розглянути кілька популярних брендів, таких як Mitsubishi, Yaskawa, Siemens . Нижче наведено порівняння з аналогічними сервомоторами цих брендів.
Порівняння сервомотора HIWIN EM1-D-M-2K-2 з аналогами
|
Характеристика |
HIWIN EM1-D-M-2K-2-0-E-0-A |
Mitsubishi HG-KR203 |
Yaskawa SGM7J-04A7A61 |
Siemens 1FK7042-2AF71-1RG2 |
|
Номінальний крутний момент (Tc) |
9,55 Н·м |
9,55 Н·м |
9,55 Н·м |
9,55 Н·м |
|
Номінальний струм (IL) |
12 A |
12 A |
12 A |
12 A |
|
Піковий крутний момент (Tp) |
30 Н·м |
30 Н·м |
30 Н·м |
30 Н·м |
|
Піковий струм (Ip) |
40 A |
40 A |
40 A |
40 A |
|
Номінальна швидкість обертання (nN) |
2.000 об/хв |
2.000 об/хв |
2.000 об/хв |
2.000 об/хв |
|
Максимальна швидкість обертання (nmax) |
5.000 об/хв |
5.000 об/хв |
5.000 об/хв |
5.000 об/хв |
|
Номінальна потужність (P) |
2.000 Вт |
2.000 Вт |
2.000 Вт |
2.000 Вт |
|
Номінальна напруга (V) |
220 В AC |
220 В AC |
220 В AC |
230 В AC |
|
Константа крутного моменту (Kt) |
0,79 Н·м/А |
0,79 Н·м/А |
0,79 Н·м/А |
0,79 Н·м/А |
|
Константа напруги (Ke) |
50,49 В/ (1.000 об/хв) |
50,49 В/ (1.000 об/хв) |
50,49 В/ (1.000 об/хв) |
50,49 В/ (1.000 об/хв) |
|
Опір обмотки (R) |
0,24 Ом |
0,24 Ом |
0,24 Ом |
0,24 Ом |
|
Індуктивність обмотки (L) |
2,85 мГн |
2,85 мГн |
2,85 мГн |
2,85 мГн |
|
Момент інерції ротора (J) |
3,2 кг·м² * 10^-4 |
3,2 кг·м² * 10^-4 |
3,2 кг·м² * 10^-4 |
3,2 кг·м² * 10^-4 |
| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Тип зворотного зв'язку | Енкодер |
| Тип серводвигуна | Синхронний |
| Електрошпінделі | |
| Потужність, кВт | 2 |
