Кронштейн (тримач) гайки КГП 1204 – 12H
Ціна без ПДВ
Оплата з ПДВ можлива для юридичних осіб — для отримання рахунку з ПДВ зверніться до відділу продажу ТОВ «ГП-ТЕХ»
Код товару: 12H (DSG12H)
Опис продукції

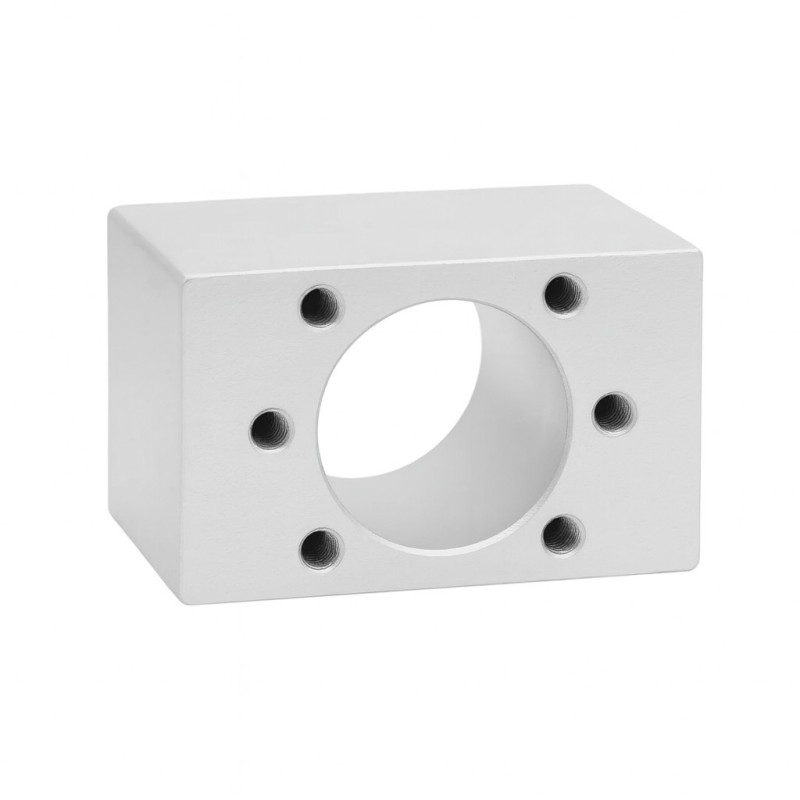

Кронштейн DSG12H призначений для надійного та точного кріплення гайки кульково-гвинтової передачі (КГП) типорозміру 1204 стандарту DIN 69051 B (ISO 3408).
Таке кріплення забезпечує жорстке з’єднання гайки з рухомим вузлом верстата або механізму, підвищує стабільність роботи приводу та спрощує монтаж.
Корпус кронштейна виготовлений із міцного алюмінієвого сплаву, відлитого методом прецизійного лиття, що забезпечує легкість конструкції при збереженні високої міцності.
На корпусі передбачені різьбові отвори для фіксації як до монтажної плити, так і для встановлення гайки КГП.
Переваги моделі DSG12H
- Сумісність з гайками КГП 1204 (наприклад, SFU1204).
- Легкий та міцний корпус із литого алюмінієвого сплаву.
- Зручний монтаж завдяки 6 отворам для кріплення гайки.
- Компактні розміри та мала вага — лише 95 г.
- Стандартизоване виконання під DIN 69051 B / ISO 3408.
Технічні характеристики
|
Параметр |
Значення |
|
Довжина (B) |
50 мм |
|
Ширина (H) |
36 мм |
|
Висота |
30 мм |
|
Модель |
12H (DSG12H) |
|
Типорозмір гайки |
1204 |
|
Діаметр корпусу гайки |
22 мм |
|
Стандарт фланця |
DIN 69051 B (ISO 3408) |
|
Матеріал |
Алюмінієвий сплав |
|
Кількість отворів для кріплення гайки |
6 |
|
Вага |
95 г |
Застосування
Кронштейн DSG12H використовується в системах лінійного переміщення з КГП у таких сферах:
- Верстатобудування (ЧПК, токарні та фрезерні верстати).
- Автоматизація виробництва.
- Робототехніка.
- Прецизійні механізми та вимірювальне обладнання.
| Виробник | |
| Країна виробник | Китай |
