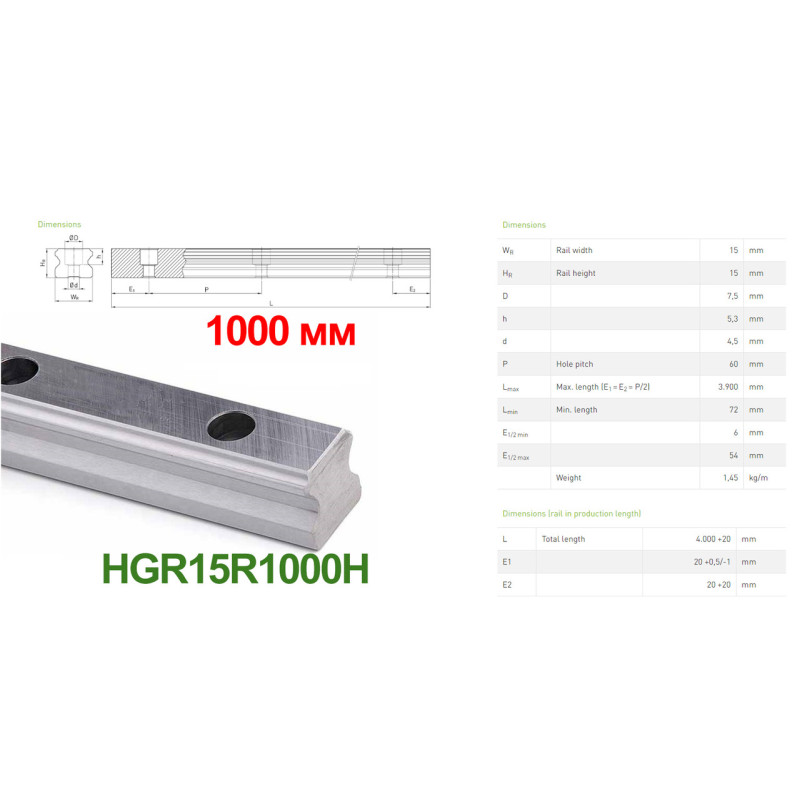

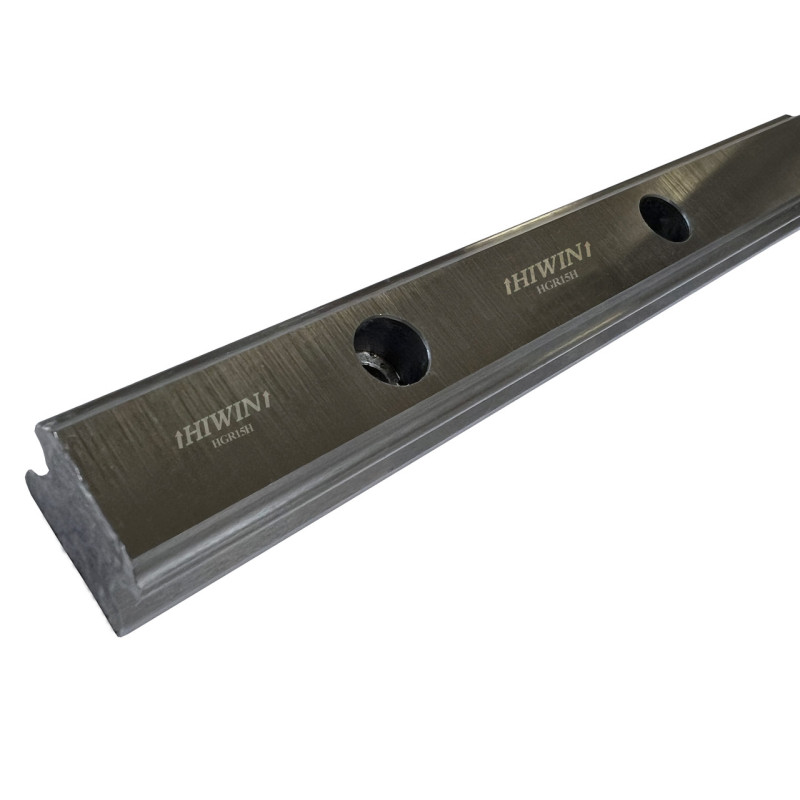

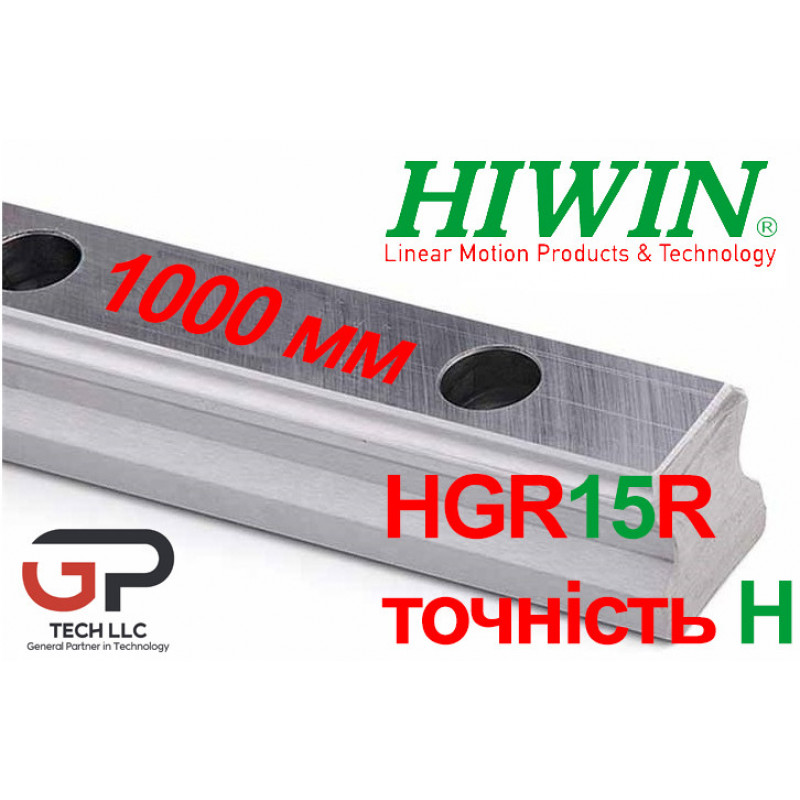

Направляющая HIWIN, HGR15R точность H, цена указана за 1 метр с НДС

W_R

Ширина

15

мм

H_R

Высота

15

мм

D

7,5

мм

h

5,3

мм

d

4,5

мм

P

Шаг

60

мм

L_max

Длина

1000

мм

Вес

1,45

кг/м

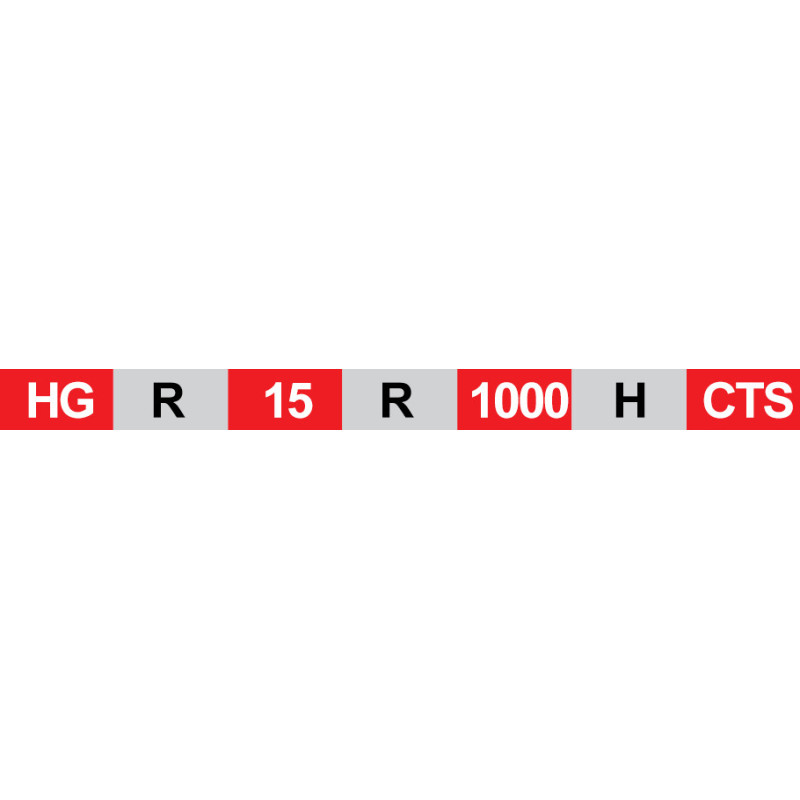

Серия направляющих, HIWIN

HG

Профильная направляющая

R

Размер направляющей

15

Способ крепления направляющей

R-крепление сверху

**В данном размере есть крепление T-Крепление снизу (для подробностей обратитесь в отдел продаж)

Общая длина направляющей

1000 мм

** Стандартная заводская длина 4000 мм

Класс точности

H (высокий класс точности)

Нет обозначения стандартное покрытие

HRC 58-62. Число 58-62- это число твердости по Роквеллу. Более высокое число по шкале Роквелла C указывает на более твердый материал. HRC 58 считается высоким уровнем твердости, указывающим на очень твердую сталь

Дополнительные опции

CTS

HIWIN Покрытие CTS (Катодно-Электроосажденное Покрытие):

Это тонкослойное хромовое покрытие.

Оно обеспечивает хорошую защиту от коррозии и очень высокую износостойкость.

Высокая износостойкость обусловлена исключительной твердостью покрытия.

Покрытие CTS не содержит шестивалентного хрома (Cr(VI)), что делает его подходящим для использования в пищевых приложениях.

Оно доступно для нескольких серий продукции HIWIN: HG, EG, CG и WE.

Технология CTS (катодное электроосажденное покрытие) компании Hiwin обладает рядом преимуществ, особенно для линейных направляющих и шарико-винтовых пар. Вот некоторые из ключевых преимуществ:

Устойчивость к коррозии: Покрытие CTS обеспечивает отличную устойчивость к коррозии, что является важным в жестких условиях или приложениях, где компоненты подвергаются воздействию коррозийных веществ.

Повышенная Долговечность: Покрытие увеличивает долговечность компонентов, делая их более устойчивыми к износу. Это приводит к увеличению срока службы деталей, уменьшая необходимость в частой замене.

Для получения дополнительной информации можно обратиться к каталогу "Линейные направляющие", в главе о покрытиях HIWIN

CZS

HIWIN Покрытие CZS (Серия Хромат-Цинк) :

Это очень тонкое цинковое покрытие.

Оно обеспечивает очень хорошую защиту от коррозии, включая радиусы и фаски.

Небольшие незащищенные части остаются защищенными благодаря катодной защите, предоставляемой цинком.

Использование этого покрытия по сравнению с непокрытыми деталями приводит к значительно более долгим срокам эксплуатации.

Покрытие CZS доступно для серий HG, EG и CG от HIWIN.

Повышенная Долговечность: Покрытие увеличивает долговечность компонентов, делая их более устойчивыми к износу. Это приводит к увеличению срока службы деталей, уменьшая необходимость в частой замене.

Для получения дополнительной информации можно обратиться к каталогу "Линейные направляющие", в главе о покрытиях HIWIN

CCB

HIWIN покрытие CCB

HICOAT CCB - это очень тонкий слой оксида хрома с наложенным на него синтетическим смолистым покрытием.

Оно характеризуется хорошей защитой от коррозии в сочетании с очень хорошими эксплуатационными свойствами.

Очень тонкая толщина слоя позволяет использовать его со всеми линейными направляющими HIWIN, особенно с сериями MG и RG.

Эта информация указывает на то, что покрытие HICOAT CCB разработано для обеспечения баланса защиты от коррозии и плавности работы (эксплуатационные свойства) для линейных направляющих. Отсутствие Cr(VI) указывает на его экологичность и безопасность для использования в различных приложениях, возможно, даже в тех, которые предъявляют строгие экологические или требования безопасности и здоровья.

Повышенная Долговечность: Покрытие увеличивает долговечность компонентов, делая их более устойчивыми к износу. Это приводит к увеличению срока службы деталей, уменьшая необходимость в частой замене.

Для получения дополнительной информации можно обратиться к каталогу "Линейные направляющие", в главе о покрытиях HIWIN
