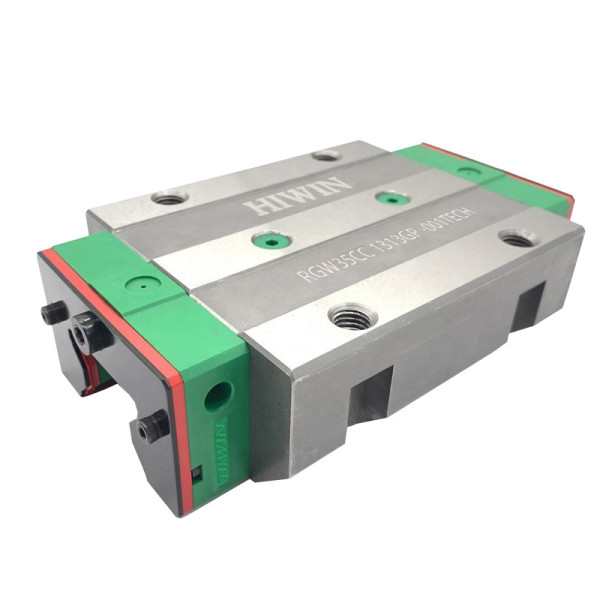

Каретка HIWIN, RGW35CCZAH, Ціна з ПДВ

Блок системы линейного перемещения RGW35CCZAH, цена с НДС

Фланцевая каретка HIWIN RGW35CCZAH оснащена четырёхрядной роликовой направляющей с углом контакта 45°, что обеспечивает высокую грузоподъемность, жесткость и устойчивость к вибрациям. Такая конструкция каретки позволяет эффективно распределять нагрузку и обеспечивать плавное движение даже при высоких нагрузках.

ТОВ ГП-ТЕХ является официальным представителем и партнером компании HIWIN в Украине. Приобретая продукцию HIWIN у нас, вы можете быть уверены в её подлинности и высоком качестве. Остерегайтесь подделок и приобретайте оригинальную продукцию только у официальных представителей.

Основные преимущества фланцевых кареток (роликовых) от компании HIWIN перед блочными прямоугольными каретками:

• Повышенная стабильность при монтаже: Фланцевые каретки имеют увеличенную площадь контакта с поверхностью крепления, что обеспечивает лучшую стабильность и устойчивость при работе с высокими нагрузками. Это преимущество особенно важно при монтаже на плоскости, где требуется точное позиционирование.

• Низкий профиль и гибкость монтажа: Фланцевые каретки имеют более низкий профиль по сравнению с блочными каретками. Это дает возможность использовать их в условиях ограниченного пространства или там, где важно минимизировать высоту всей конструкции. Также они позволяют использовать боковое крепление, что увеличивает гибкость при установке.

• Лучшая компенсация изгибающих моментов: Благодаря своей конструкции, фланцевые каретки лучше распределяют нагрузки и устойчивы к изгибам и моментам, что делает их оптимальными для применения в условиях высоких динамических нагрузок и моментов в разных плоскостях.

• Фланцевые каретки HIWIN обладают гибкостью монтажа, так как их можно крепить как сверху, так и снизу. Это важное преимущество перед блочными прямоугольными каретками, которые обычно крепятся только с одной стороны (сверху). Такая возможность монтажа с двух сторон делает фланцевые каретки более универсальными и удобными для различных применений, особенно в условиях ограниченного пространства или при необходимости вариативного расположения крепежных элементов

Фланцевые каретки, таким образом, предлагают большую гибкость, улучшенную жесткость и удобство монтажа, что делает их предпочтительным выбором для определённых применений.

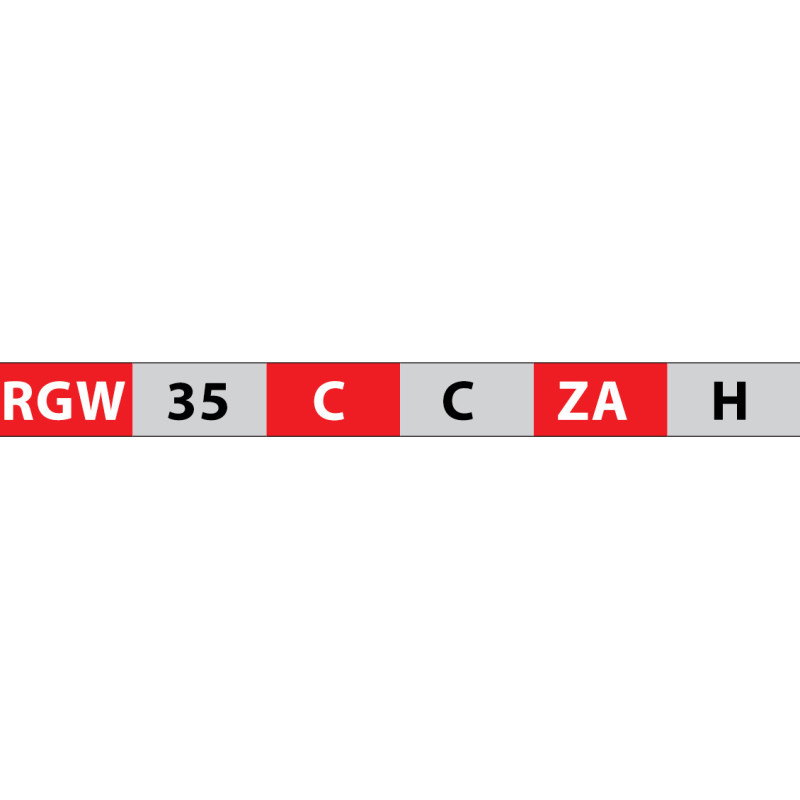

Расшифровка кода каретки RGW35CCZAH:

• RG: Серия направляющих с роликами, обеспечивающая высокую грузоподъемность и жесткость.
• W: фланцевая каретка.
• 35: Ширина направляющей и каретки (35 мм).
• C: Класс нагрузки: тяжелая нагрузка.
• C: Крепление сверху и снизу
• ZA: Тип преднатяга — средний преднатяг (ZA) (от 0.07 до 0.09 C_dyn), который обеспечивает высокую точность.
• H: Класс точности — высокий (High precision).

Пояснение преднатяга

График показывает взаимосвязь между жёсткостью, силой трения и сроком службы кареток с разными уровнями преднатяга:

• Z0: Лёгкий преднатяг. Обеспечивает более низкое трение, максимальный срок службы, но меньшую жёсткость. Используется для приложений, где требуется минимальное трение и стабильная нагрузка.
• ZA: Средний преднатяг. Обеспечивает баланс между жёсткостью и силой трения. Рекомендуется для приложений, где требуется высокая точность.
• ZB: Высокий преднатяг. Максимальная жёсткость, но повышенное трение и сокращённый срок службы. Используется в условиях, требующих максимальной жёсткости и точности, но где срок службы оборудования не является приоритетом.

На графике видно, что преднатяг ZB даёт самую высокую жёсткость, но также вызывает большее трение и может сократить срок службы каретки по сравнению с преднатягом ZA и Z0.

Размеры каретки RGW35CC-ZA-H:

Нагрузки каретки:

• C_dyn (Динамическая нагрузка): Максимальная нагрузка, которую каретка может выдерживать при движении без потери своих характеристик. Это важно учитывать при проектировании систем с высокими динамическими нагрузками.
• C_0 (Статическая нагрузка): Максимальная нагрузка, которую каретка может выдерживать в статическом состоянии. Этот параметр критически важен для обеспечения долговечности каретки под постоянными нагрузками.
• M0x, M0y, M0z (Статические моменты по осям X, Y, Z): Эти параметры отражают способность каретки выдерживать моменты силы вокруг соответствующих осей. Высокие значения моментов гарантируют устойчивость и надежность каретки при работе в сложных условиях.

Эти параметры важны при выборе кареток, так как они напрямую влияют на производительность, долговечность и надежность работы системы. Правильный выбор с учетом этих характеристик обеспечивает стабильность и эффективность работы оборудования.

Преимущества фланцевых роликовых кареток RGW35CC-ZA-H-HIWIN:

• Безлюфтовая конструкция: Обеспечивает отсутствие люфтов в системе, что повышает точность позиционирования.
• Взаимозаменяемость: Компоненты каретки легко заменяются без необходимости полной перестройки системы.
• Очень высокая грузоподъемность: Каретки способны выдерживать высокие динамические и статические нагрузки, что продлевает срок службы оборудования.
• Высокая жесткость: Роликовая конструкция обеспечивает высокую жесткость, снижая деформации под нагрузкой.
• Низкие силы смещения: Даже при высоком преднатяге каретка демонстрирует низкие силы смещения, что облегчает её использование в условиях интенсивной эксплуатации.

Применение:

Фланцевые блоки серии RGW35CC-ZA-H совместимы с направляющими серии RGR, включая:

• Направляющие с верхним креплением RGR35R.

• Направляющие с нижним креплением RGR35T.

Это делает фланцевые каретки RGW35CC-ZA-H идеальными для использования в следующих областях:

• Обрабатывающие центры с ЧПУ.
• Высокопроизводительные режущие станки.
• Шлифовальные и фрезерные станки.
• Машины для литья под давлением.
• Портальные фрезерные станки.
• Ось Z станков.
• Машины и системы с высокими требованиями к жёсткости и нагрузке.
• Электроэрозионные станки.
