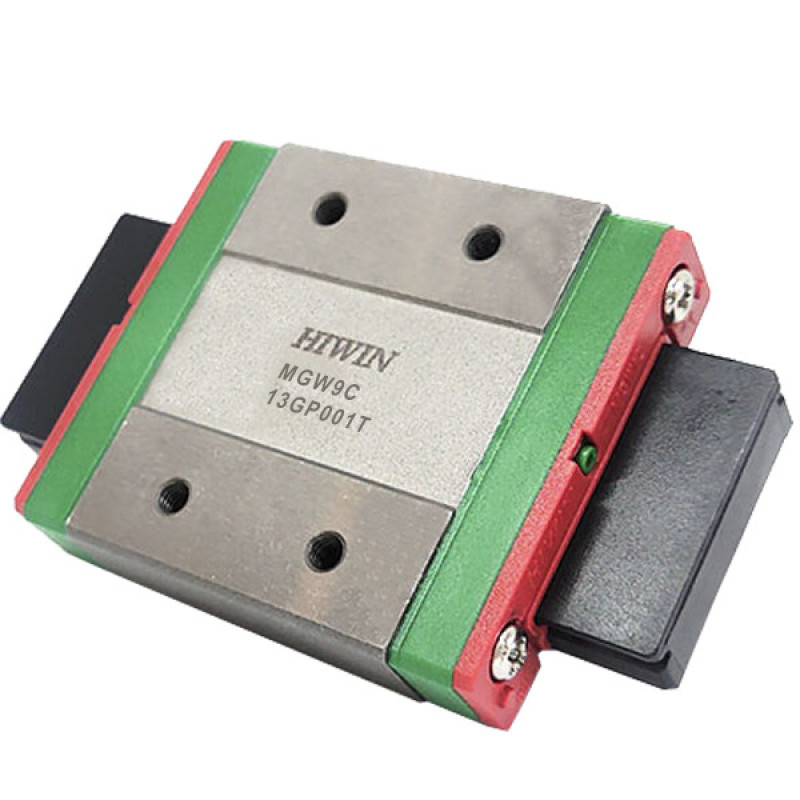

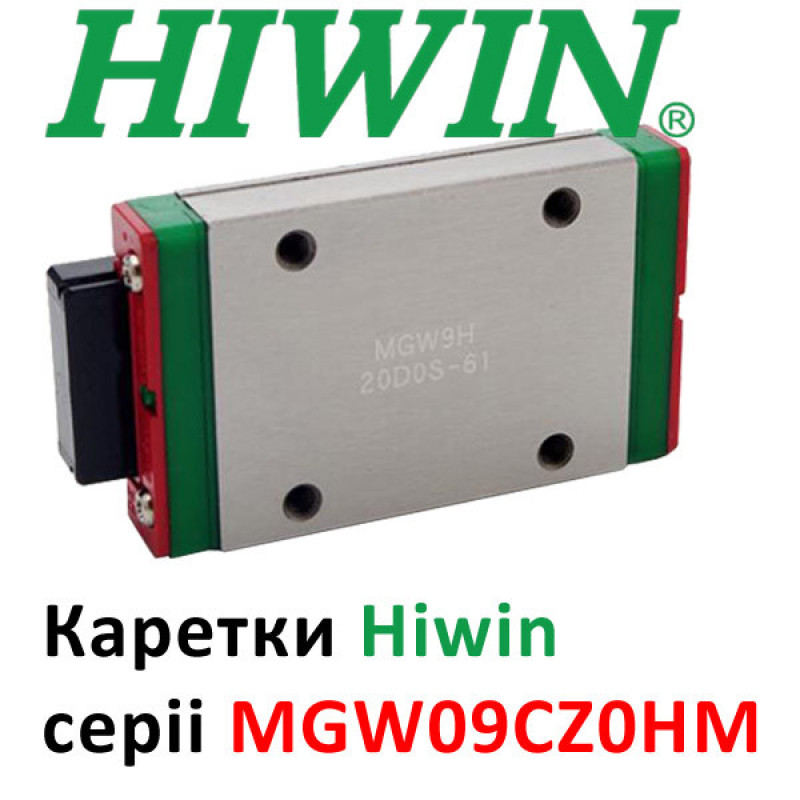

Каретка HIWIN, MGW09CZ0HM, Ціна з ПДВ
1504 грн
- Производитель: Hiwin
- Модель: MGW09CZ0HM
- Наличие:Есть в наличии
- MGW09CZ0HM относится к серии миниатюрных кареток, которые помогают обеспечивать высокую точность и надежность в компактных размерах.
- MGW09CZ0HM каретка миниатюрной серии, эта модель обладает малыми габаритами, что делает ее идеальным выбором для использования в ограниченных пространствах.
- MGW09CZ0HM Предназначена для выдерживания высоких радиальных и осевых нагрузок при сохранении высокой точности и стабильности.
- Материал нержавеющая сталь, шарики и корпус изготовлен из нержавеющей стали, что помогает использовать данную серию в агрессивной среде, обеспечивающие долговечность и устойчивость к износу.
- Высокая точность перемещения благодаря точной обработке компонентов и строгому контролю качества.
Основное преимущество миниатюрной серии кареток HIWIN заключается в их способности обеспечивать высокую точность в компактных размерах, что делает их идеальным решением для множества промышленных и технологических приложений, Миниатюрные каретки MGW09CZ0HM идеально подходят для использования в полупроводниковой промышленности, медицинских устройствах, медицинском оборудовании, оптике, лазерных и печатных станках, принтерах, автоматизированном оборудовании, точном машиностроении, робототехнике и многих других областях, где требуется точное и надежное линейное перемещение в компактных условиях.
|

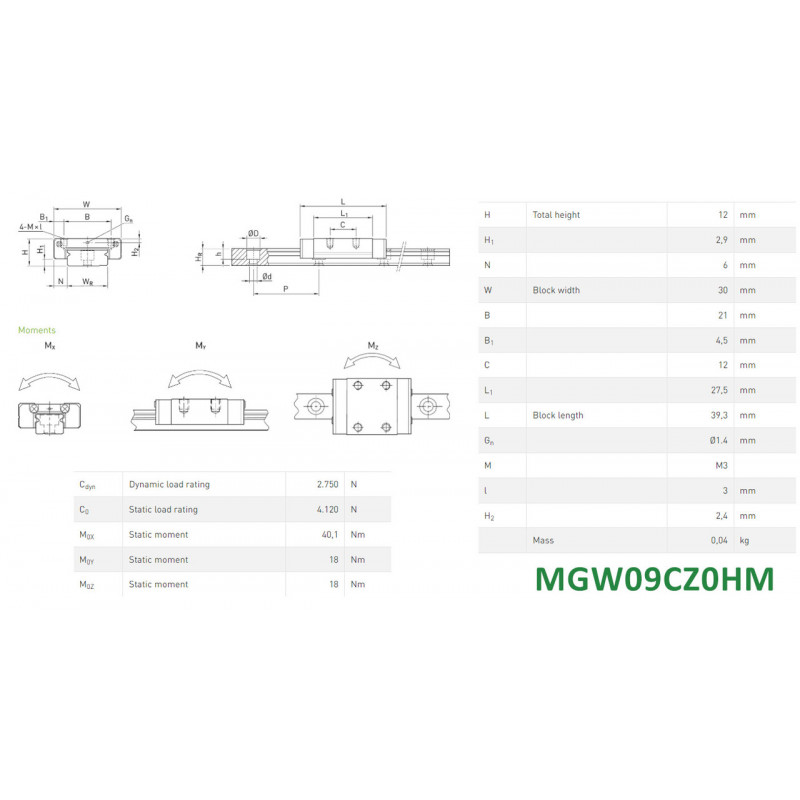

H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
Gn |
M |
l |
H2 |
|
|
Высота |
|
|
Ширина |
|
|
|
|
Длина |
|
|
|
|
Вес,кг |
|
12 |
2,9 |
6 |
30 |
21 |
4,5 |
12 |
27,5 |
39,3 |
Ø1.4 |
M3 |
3 |
2,4 |
0.04 |
*параметры указаны в мм
* Вес каретки в кг
|
Cdyn |
Динамическая грузоподъемность |
2.750 |
Н (Ньютонов) |
|
C0 |
Статическая грузоподъемность |
4.120 |
Н (Ньютонов) |
|
M0X |
Статический момент |
40,1 |
Н/м |
|
M0Y |
Статический момент |
18 |
Н/м |
|
M0Z |
Статический момент |
18 |
Н/м |
- Cdyn (Динамическая нагрузочная способность) - Этот параметр описывает максимальную нагрузку в ньютонах (N), которую блок может выдержать при перемещении. По сути, это мера того, какую нагрузку блок способен выдерживать во время движения без ущерба для своего срока службы.
- C0 (Статическая нагрузочная способность) - Статическая нагрузочная способность в ньютонах (N) относится к максимальной нагрузке, которую блок может выдержать в неподвижном состоянии. Это важно для ситуаций, когда оборудование находится в состоянии покоя, но на него воздействует нагрузка.
- M0X (Статический момент вокруг оси X) - Это значение в ньютон-метрах (Nm) показывает момент силы, который блок может выдержать вокруг своей оси X, не двигаясь.
- M0Y (Статический момент вокруг оси Y) - Аналогично M0X, это статический момент силы, который блок может выдержать вокруг оси Y, измеряемый в ньютон-метрах (Nm). M0Z (Статический момент вокруг оси Z) - Статический момент силы в ньютон-метрах (Nm), который блок может выдержать вокруг оси Z.
Важно отметить, что для обеспечения надежной и безопасной работы оборудования, все эти параметры должны быть учтены при проектировании и эксплуатации машин и механизмов. Они помогают инженерам и конструкторам выбирать подходящие компоненты, способные выдержать предполагаемые нагрузки в течение всего срока службы изделия.
|

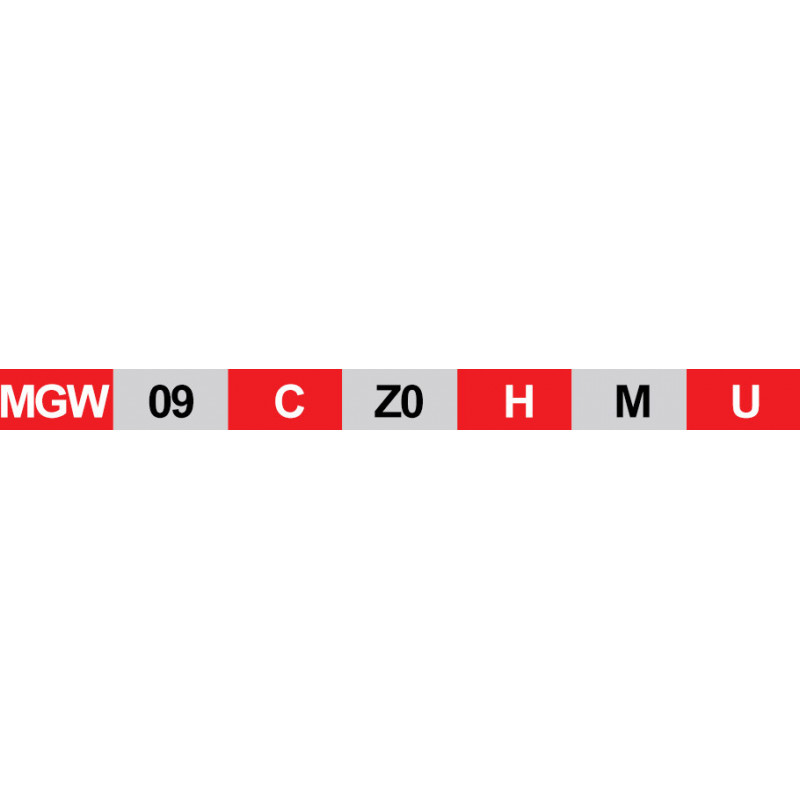

Категория |
Параметр |
|
Серия |
MGW |
|
Тип |
Миниатюрный каретка блочного типа |
|
Размер (MGW) |
09 |
|
Класс нагрузки |
Стандартная нагрузка (C) |
|
Идентификатор предварительной нагрузки |
Z0 |
|
Класс точности |
H |
|
Материал нержавеющая сталь |
M |
|
** Дополнительная опция, нижняя защита доступна только для размеров 12 и 15 |
U |
|
Страна происхождения |
Тайвань |
|
Торговая Марка |
HIWIN |
Каретка серии MGW9С может быть использованы с линейными направляющими миниатюрной серии MGWR09R2000HM любой длины от 40 мм до 2000 мм.
|
Идентификатор |
Предварительная Нагрузка |
Класс Точности |
|
Z0 |
Идентификатор Z0 означает, что линейные направляющие подготовлены таким образом, что между подвижными компонентами имеется очень маленький зазор или он полностью отсутствует. "Уменьшенный зазор до очень легкой предварительной нагрузки: 0 – 3 мкм" указывает на то, что в системе нет заметного люфта, и подвижные части плотно прилегают друг к другу, но без избыточного давления, которое могло бы вызвать чрезмерный износ. Зазор в пределах 0 до 3 микрометров (мкм) обеспечивает высокую точность движения и улучшенный отклик на микродвижения, что критически важно для высокоточных приложений, таких как измерительное оборудование или микроэлектроника |
может быть использована с любым класом точности от C – до P |
Примеры применения
- Принтеры
- Роботы
- Точное измерительное оборудование
- Полупроводниковая промышленность
Выбирая оригинальную продукцию HIWIN, вы получаете не только высококачественные компоненты, но и профессиональную поддержку от официального представителя в Украине – компании ООО "ГП-ТЕХ". Мы предлагаем полный ассортимент продукции компании HIWIN и готовы предоставить всестороннюю консультацию и сервисное обслуживание для обеспечения максимальной эффективности вашего оборудования.
| Виробник | |
| Країна виробник | Тайвань |
| Общие | |
| Висота Каретки (H) | 12 |
| Динамічне навантаження (Н) | 2750 |
| Довжина каретки (L) | 39.3 |
| Натяг каретки | Z0 (легкий попередній натяг) |
| Розмір каретки | 9 |
| Серія Каретки | MGW |
| Статичне навантаження (Н) | 4120 |
| Ширина каретки (W) | 30 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Клас точності | H |
