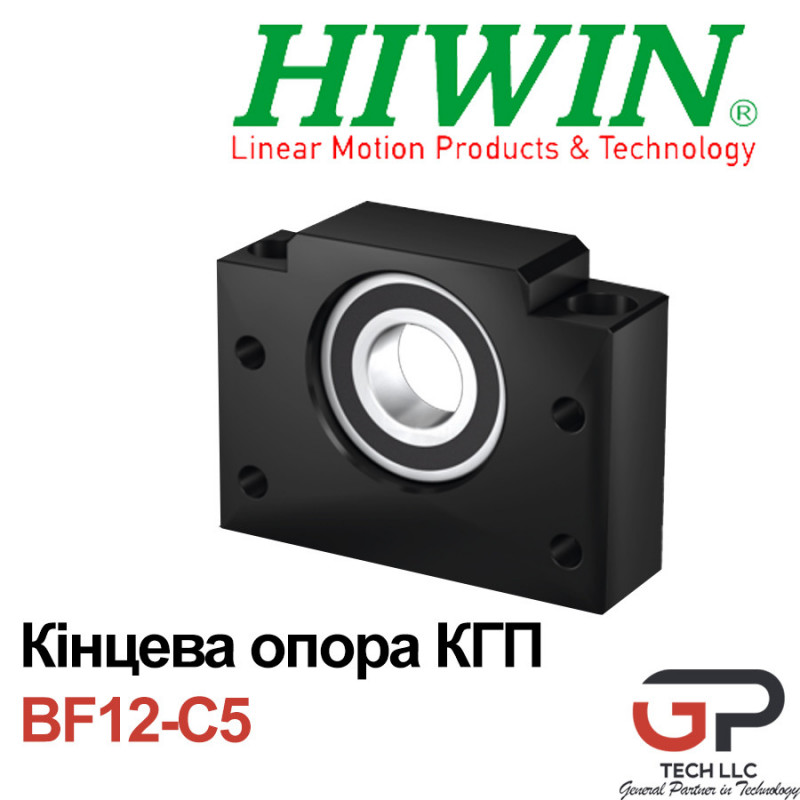

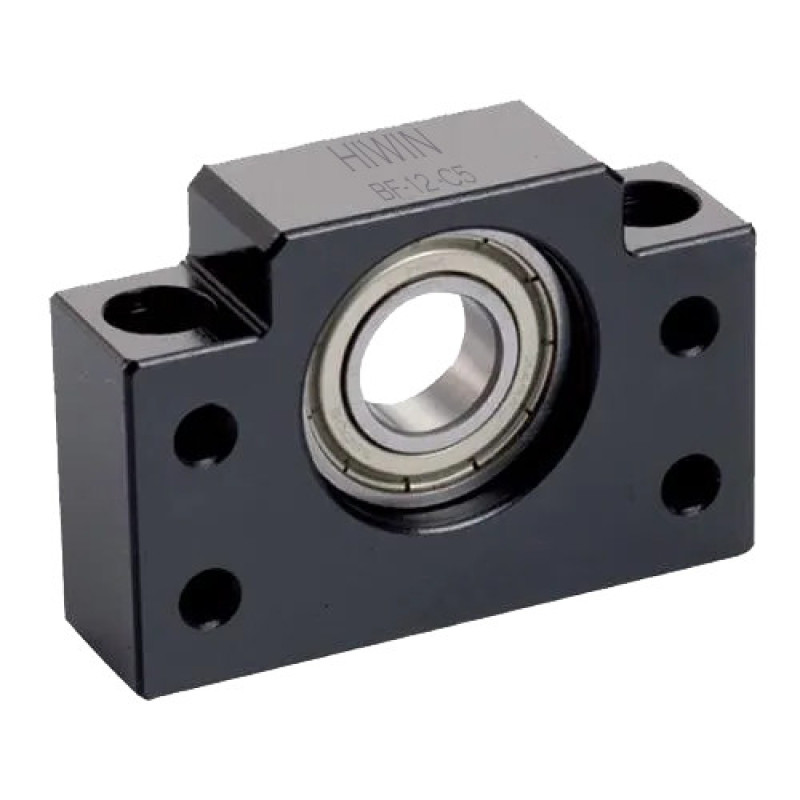

Поддерживающий подшипник BF от HIWIN или как его называеют концевой опорой шарико-винтовой передачи (ШВП), она используется для крепления и поддержки одного конца шарико-винтового вала. Это ключевой элемент, который обеспечивает правильное выравнивание вала, снижает вибрацию и увеличивает точность и долговечность системы.

• Фиксируют Конец ШВП: Они удерживают шарико-винтовой вал на месте, позволяя ему вращаться и передавать движение с минимальным трением.
• Выдерживают Нагрузки: Опоры рассчитаны на восприятие радиальных и осевых нагрузок, что критически важно для высокоточных и высоконагруженных приложений.
• Повышают Точность и Продолжительность Службы: Качественные концевые опоры уменьшают износ вала и гайки ШВП, обеспечивая более длительный срок службы всей системы.

Внутри корпуса установлен подшипник класса "Lubricated for life"- означает, что подшипник смазан на весь срок службы. Это означает, что подшипник не требует дополнительной смазки после установки и предполагается, что первоначальное количество смазки будет достаточным для всего времени эксплуатации подшипника. Этот тип подшипников часто закрыт с обеих сторон уплотнениями, чтобы предотвратить утечку смазки и попадание загрязнений. "Смазанный на весь срок службы" подшипник обычно предназначен для приложений, где обслуживание затруднительно или невозможно.

Концы валов и аксессуары

Конфигурация концов валов и подшипников: Чтобы уменьшить объем необходимой проектной работы, мы предлагаем стандартизированные процессы обработки концов валов и подшипниковые блоки. Мы рекомендуем серии подшипников

• "B", "E" и "F"- Серии подшипников "B", "E" и "F" рекомендуются для простых приложений транспортировки и приложений с низкими осевыми нагрузками, которые могут быть использованы, например, в конвейерах или легких транспортных механизмах.
• Подшипниковые блоки SFA и SLA -Подшипниковые блоки SFA и SLA предназначены для приложений, требующих более высокой точности, что может включать в себя робототехнику или машины с более точными движениями.
• Серия WBK -Серия WBK предназначена для приложений с тяжелыми нагрузками, что предполагает, что эти подшипники могут выдерживать более высокие нагрузки и, вероятно, используются в промышленных машинах или оборудовании, работающем с тяжелыми грузами.

При выборе подходящего типа подшипника также необходимо учитывать допустимую осевую нагрузку на фиксированный подшипник.

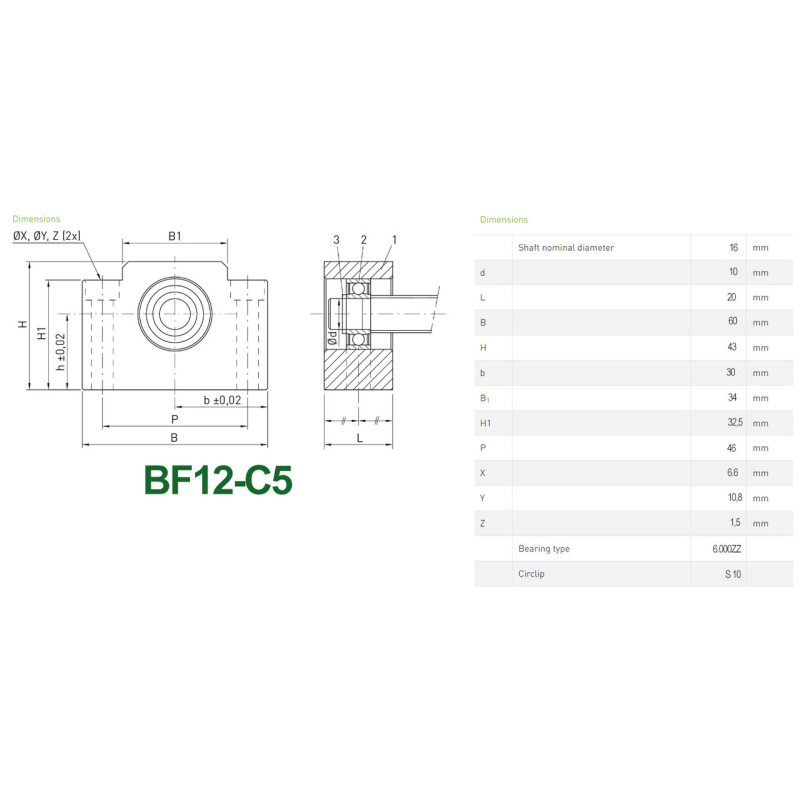

• DE Ø 0.2 и D10 Ø 0.6 - это допуски для диаметров отверстий подшипника, которые указывают на точность и размеры мест под посадку шарикоподшипника в корпусе ШВП.
• R обозначает радиус закругления угла внутри корпуса, что важно для обеспечения правильного движения шариков и их возврата в ШВП.
• L10, L16, L17 и H13 - линейные размеры, которые указывают на длину винтовой части, высоту и другие геометрические параметры, важные для интеграции компонента в ШВП.
• Указанный тип подшипника E10, подходящий для шариковых подшипников глубокого желоба с диаметрами, начинающимися на 60 или 62, подразумевает, что данный элемент подходит для использования с определёнными размерами шариков, которые характерны для ШВП.

Класс точности С5

Класс точности C5 для Плаваюча опора ШВП /концевая опора ШВП серии BF означает, что эта система предназначена для обеспечения высокой точности и малого интервала ошибок в приложениях, где это критически важно. В контексте шариковых винтов класс точности C5 относится к степени точности и предсказуемости движения винта. Вот ключевые аспекты:

1. Высокая Точность: Класс C5 указывает на относительно высокий уровень точности, что делает его подходящим для приложений, где требуется точное позиционирование и минимальные ошибки в движении.

2. Приложения: Шариковые винты с концевой опорой класса C5 часто используются в высокоточных машинах, таких как станки с ЧПУ, робототехника, а также в аэрокосмической и медицинской промышленности.

3. Опорные Блоки Серии BF: Концевые опоры серии BF, соответствующие классу точности C5, обеспечивают поддержку и стабилизацию шарикового винта, повышая общую эффективность и точность системы. Эти опорные блоки могут быть разработаны для уменьшения вибрации и повышения жесткости системы.

4. Важность для Прецизионных Систем: В системах, где важна высокая точность, таких как точное позиционирование в промышленных и медицинских приборах, использование компонентов, соответствующих классу точности C5, может быть критически важно для общей производительности и надежности.

Таким образом, выбор шариковых винтов и концевых опор класса точности C5 является ключевым фактором в проектировании и эксплуатации высокоточных механических систем.

Эти опорные устройства необходимы в механических и промышленных приложениях, где используются шариковые винты, обеспечивая необходимую поддержку и стабильность для эффективного и точного управления движением.

Плаваюча опора ШВП /концевая опора ШВП типа BF12-C5 используются в различных механических и промышленных областях, где применяются шариковые винты. Вот несколько примеров их использования:

1. Станки с ЧПУ (числовым программным управлением): Они часто используют шариковые винты для точного позиционирования инструмента или рабочего стола. Опорные блоки обеспечивают стабильность и точность движения.

2. Робототехника: В роботах шариковые винты могут использоваться для обеспечения точного линейного движения, например, в руках или суставах роботов. Опорные блоки помогают в поддержании стабильности этих движений.

3. Промышленное оборудование: В машинах, таких как пресс-формы, лазерные резаки, и другом оборудовании, где требуется точное управление движением.

4. Авиационная и космическая промышленность: В этих отраслях требуются компоненты, способные обеспечить высокую точность и надежность, где опорные блоки могут играть ключевую роль.

5. Медицинское оборудование: В высокоточном медицинском оборудовании, таком как сканеры МРТ или другие диагностические приборы, где требуется точное управление движением.

Эти опорные блоки важны, потому что они обеспечивают стабильность и точность в системах, использующих шариковые винты, что критично во многих высокоточных и высокопроизводительных приложениях.
