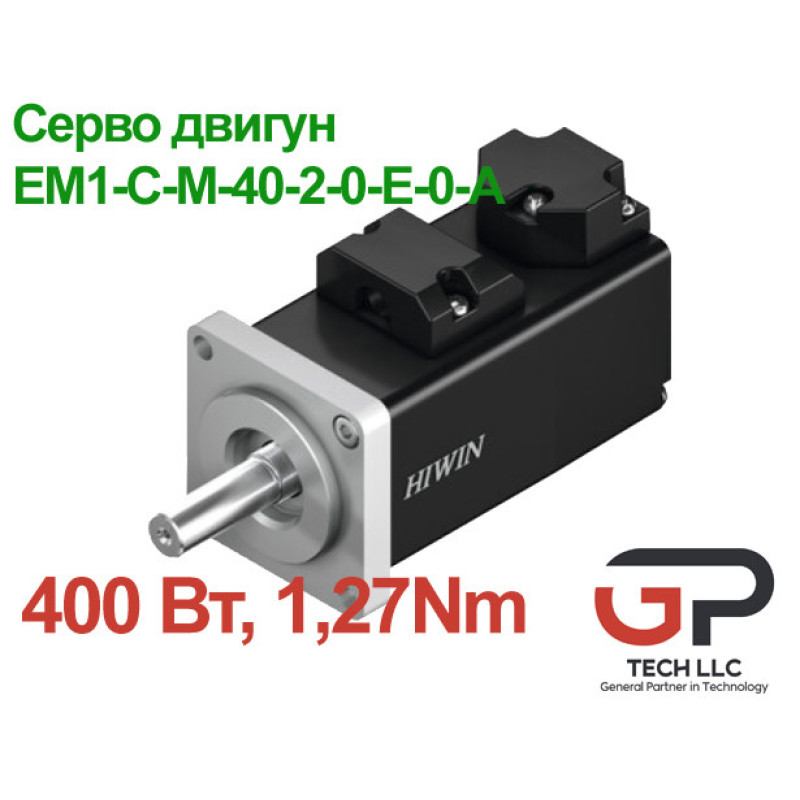

Серводвигун EM1-C-M-40-2-0-E-0-A, 400 Вт, 1,27 Нм
21765 грн
- Производитель: Hiwin
- Модель: EM1-C-M-40-2-0-E-0-A
- Наличие:Под заказ
Компания ООО ГП-ТЕХ представляет продукцию компании HIWIN в Украине, предлагая широкий ассортимент высококачественных сервомоторов и других компонентов.
Сервомотор HIWIN серии EM1-C-M-40-2 является высокоточным 23-битным синхронным двигателем переменного тока. Его высокая точность и надежность делают его идеальным для использования в различных отраслях промышленности, включая металлообработку и деревообработку. Этот двигатель отличается стабильной работой при высоких скоростях и высокой эффективностью.
Тип: EM1-C-M-40-2-0-E-0-A
Артикул: 8-07-0193
Тормоз двигателя: Без тормоза
Энкодер: 23-битный абсолютный (одинарный поворот)
Вал двигателя: Цельный вал
Расшифровка модели EM1-C-M-40-2-0-E-0-A:
|
Кодовая часть |
Значение |
|
EM1 |
Серия двигателя |
|
C |
Номинальная скорость/Максимальная скорость: 3.000/6.000 об/мин |
|
M |
Инерция: средняя инерция |
|
40 |
Класс мощности: 400 Вт |
|
2 |
Входное напряжение привода: 230 В AC |
|
0 |
Опции удерживающего тормоза: без удерживающего тормоза |
|
E |
Тип энкодера: 23-битный абсолютный (одинарный поворот) |
|
0 |
Специальное оборудование: без |
|
A |
Тип вала двигателя: круглый вал |
Технические характеристики двигателя:
|
Характеристика |
Значение |
|
Номинальный крутящий момент (Tc) |
1,27 Н·м |
|
Номинальный ток (IL) |
2,5 A |
|
Пиковый крутящий момент (Tp) |
4,44 Н·м |
|
Пиковый ток (Ip) |
10 A |
|
Номинальная скорость вращения (nN) |
3.000 об/мин |
|
Максимальная скорость вращения (nmax) |
6.000 об/мин |
|
Номинальная мощность (P) |
400 Вт |
|
Номинальное напряжение (V) |
220 В AC |
|
Константа крутящего момента (Kt) |
0,508 Н·м/А |
|
Константа напряжения (Ke) |
33,87 В/ (1.000 об/мин) |
|
Сопротивление обмотки (R) |
3,59 Ом |
|
Индуктивность обмотки (L) |
7,2 мГн |
|
Момент инерции ротора (J) |
0,048 кг·м² * 10^-4 |
|
Масса |
1,25 кг |
|
Класс изоляции двигателя |
Класс F |
Условия эксплуатации:
|
Условие |
Значение |
|
Температура окружающей среды |
от 0°C до 50°C |
|
Температура хранения |
от -15°C до 70°C |
|
Влажность воздуха |
До 80% относительной влажности |
|
Максимальная высота установки |
1.000 м над уровнем моря |

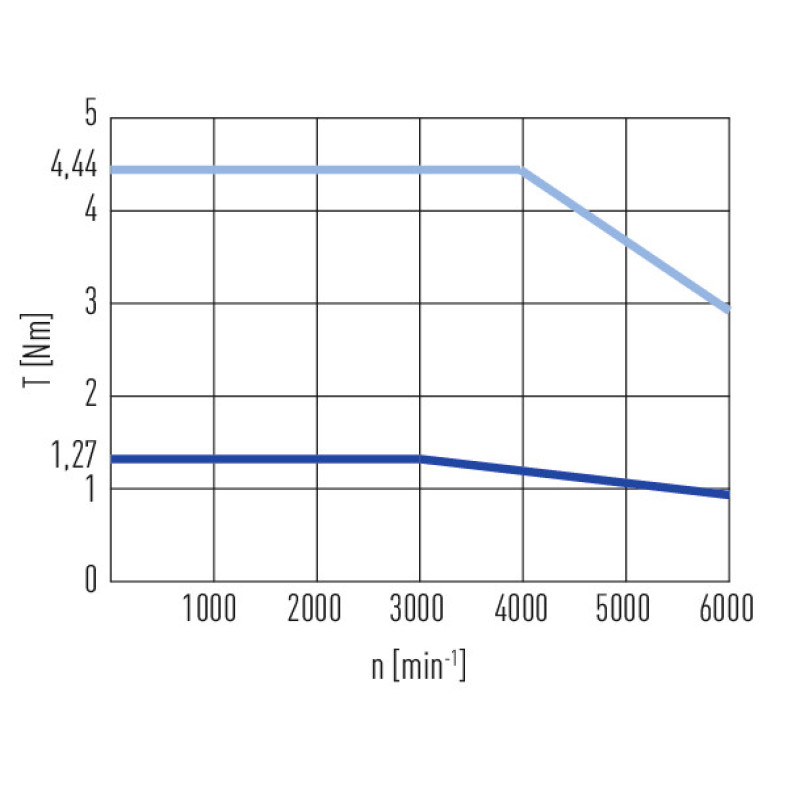

График крутящего момента-скорости:

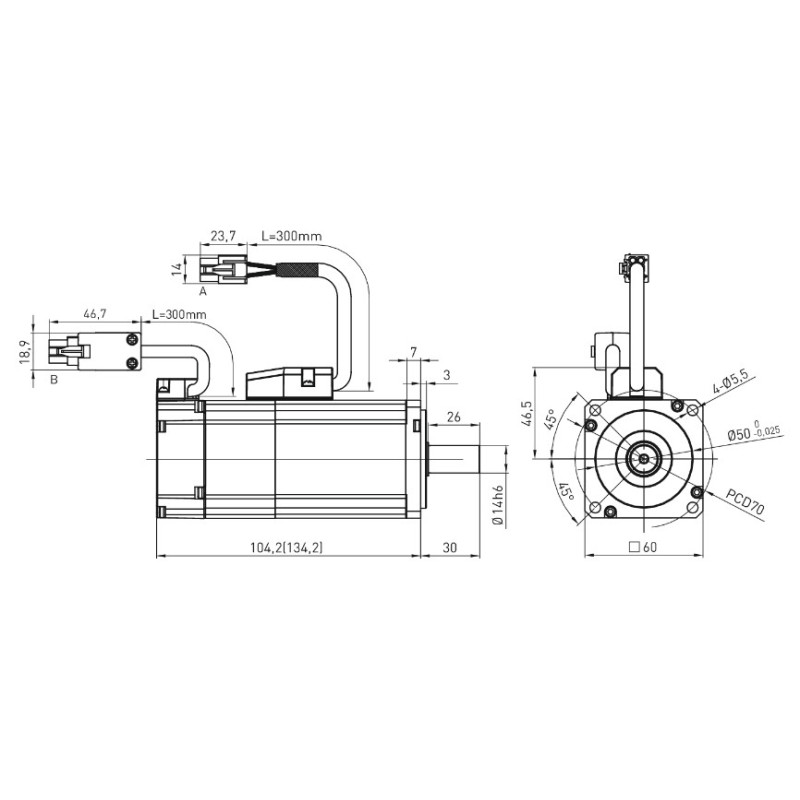

Габаритные размеры:
Описание:
Сервомотор HIWIN серии EM1-C-M-40-2 является высокоточным 23-битным синхронным двигателем переменного тока. Его высокая точность и надежность делают его идеальным для использования в различных отраслях промышленности, включая металлообработку и деревообработку. Этот двигатель отличается стабильной работой при высоких скоростях и высокой эффективностью.
Подходящие драйверы:
Для сервомотора HIWIN EM1-C-M-40-2 наиболее подходят следующие драйверы:
- ED1x-xx-0422-x1
- Мощность (P): 400 Вт
- Номинальный ток (Ic): 2,5 А
- Пиковый ток (Ip): 10 А
- Напряжение (U): 220 В
- ED1x-xx-1022-x1
- Мощность (P): 1.000 Вт
- Номинальный ток (Ic): 5,6 А
- Пиковый ток (Ip): 23,3 А
- Напряжение (U): 220 В
Сравнение с аналогами:
Для сравнения сервомотора HIWIN EM1-C-M-40-2-0-E-0-A с аналогичными моделями других производителей можно рассмотреть несколько популярных брендов, таких как Mitsubishi, Yaskawa, Siemens. Ниже приведено сравнение с аналогичными сервомоторами этих брендов.
|
Характеристика |
HIWIN EM1-C-M-40-2-0-E-0-A |
Mitsubishi HG-KR73 |
Yaskawa SGM7J-04A7A61 |
Siemens 1FK7042-2AF71-1RG2 |
|
Номинальный крутящий момент (Tc) |
1,27 Н·м |
1,27 Н·м |
1,27 Н·м |
1,27 Н·м |
|
Номинальный ток (IL) |
2,5 A |
2,5 A |
2,5 A |
2,5 A |
|
Пиковый крутящий момент (Tp) |
4,44 Н·м |
4,44 Н·м |
4,44 Н·м |
4,44 Н·м |
|
Пиковый ток (Ip) |
10 A |
10 A |
10 A |
10 A |
|
Номинальная скорость вращения (nN) |
3.000 об/мин |
3.000 об/мин |
3.000 об/мин |
3.000 об/мин |
|
Максимальная скорость вращения (nmax) |
6.000 об/мин |
6.000 об/мин |
6.000 об/мин |
6.000 об/мин |
|
Номинальная мощность (P) |
400 Вт |
400 Вт |
400 Вт |
400 Вт |
|
Номинальное напряжение (V) |
220 В AC |
220 В AC |
220 В AC |
230 В AC |
|
Константа крутящего момента (Kt) |
0,508 Н·м/А |
0,508 Н·м/А |
0,508 Н·м/А |
0,508 Н·м/А |
|
Константа напряжения (Ke) |
33,87 В/ (1.000 об/мин) |
33,87 В/ (1.000 об/мин) |
33,87 В/ (1.000 об/мин) |
33,87 В/ (1.000 об/мин) |
|
Сопротивление обмотки (R) |
3,59 Ом |
3,59 Ом |
3,59 Ом |
3,59 Ом |
|
Индуктивность обмотки (L) |
7,2 мГн |
7,2 мГн |
7,2 мГн |
7,2 мГн |
|
Момент инерции ротора (J) |
0,048 кг·м² * 10^-4 |
0,048 кг·м² * 10^-4 |
0,048 кг·м² * 10^-4 |
0,048 кг·м² * 10^-4 |
