Направляющая Китай, HGR30R точность H, производитель K.D, 4.5 метра
8696 грн
- Производитель: K.D
- Модель: HGR30R_HK_120
- Наличие:Есть в наличии

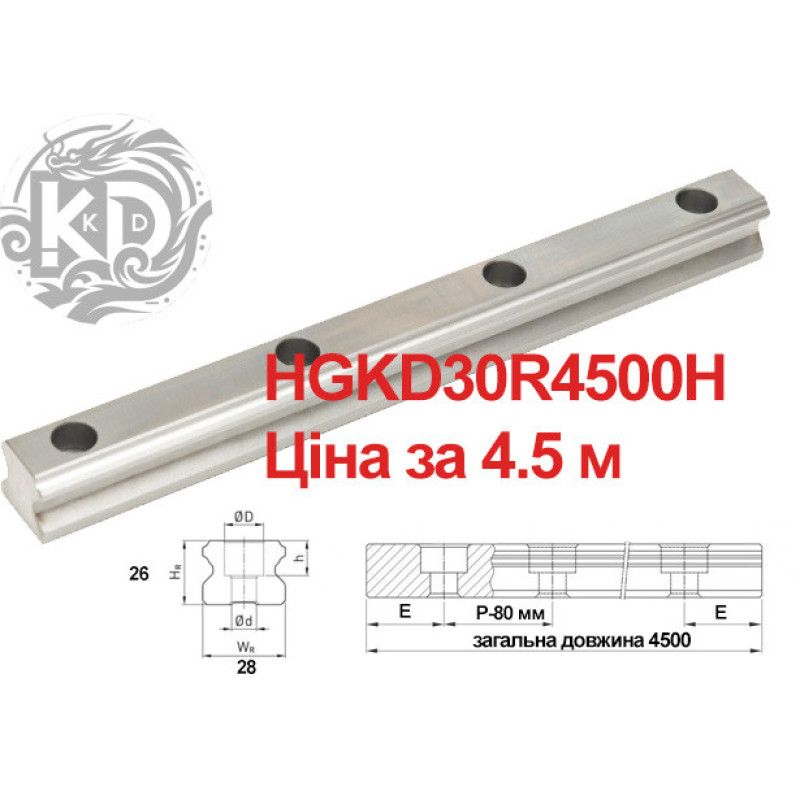

Линейная рельсовая направляющая HGR30R (HGRKD30R4500H), класс точности H
Цена и условия оплаты
Цена указана за 4,5 метра без НДС.
Оплата для юридических лиц с НДС также возможна — для получения счёта обратитесь в отдел продаж.
Резка направляющих по вашим размерам — бесплатно, с допуском ±1 мм.

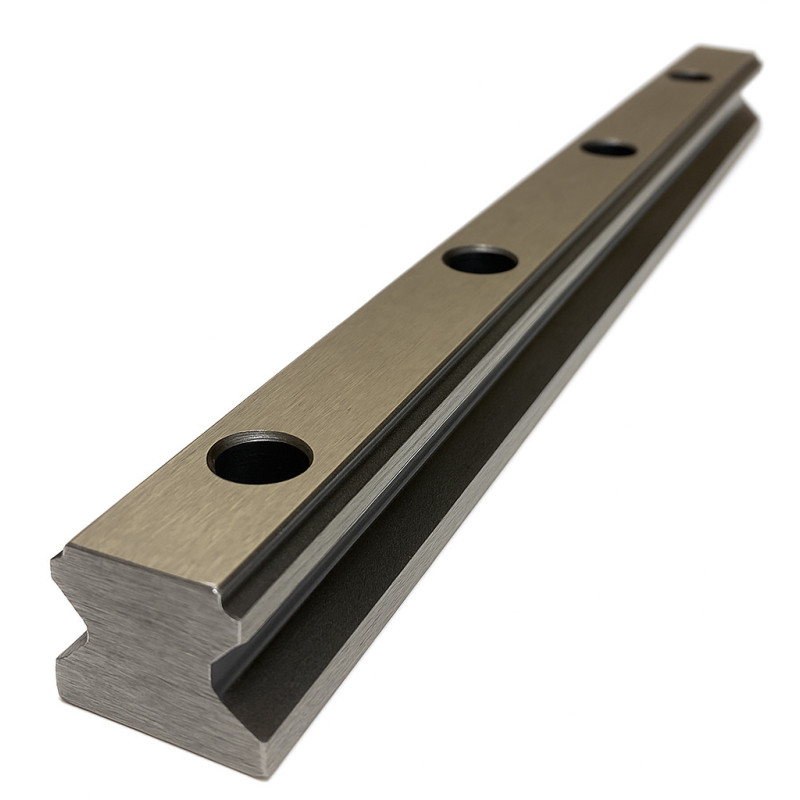

Линейная рельсовая направляющая HGR30R (HGRKD30R4500H) — это высокоточный элемент системы линейного перемещения, предназначенный для плавного, стабильного и безлюфтового хода в оборудовании с числовым программным управлением (ЧПУ).
Направляющая изготовлена из высокопрочной легированной стали, проходит термообработку и шлифовку, что обеспечивает высокую точность, долговечность и низкий коэффициент трения даже при длительных нагрузках.
Модель HGR30R относится к серии прецизионных направляющих K.D, оптимальных для применения во фрезерных, лазерных, токарных, координатно-расточных, гравировальных станках, а также в роботизированных и автоматизированных производственных системах.

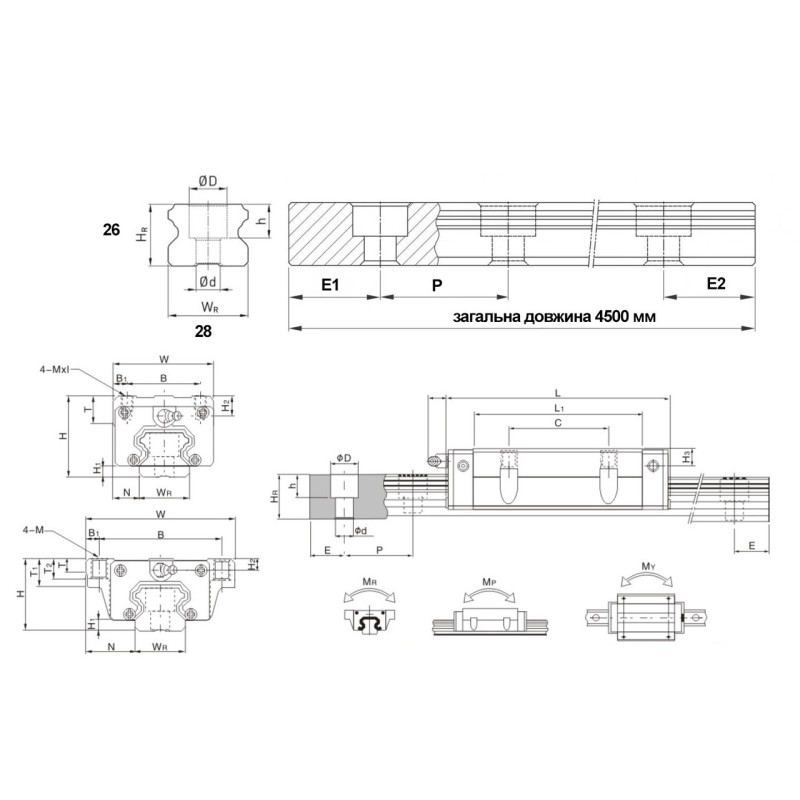

Технические характеристики
|
Обозначение |
Параметр |
Значение |
Ед. изм. |
|
W |
Ширина рельса |
28 |
мм |
|
H |
Высота рельса |
26 |
мм |
|
D |
Глубина (ширина опорной полки) |
14 |
мм |
|
h |
Высота от основания до центра отверстия |
12 |
мм |
|
d |
Диаметр монтажного отверстия |
9 |
мм |
|
P |
Шаг между отверстиями |
80 |
мм |
Информация для заказа
|
Параметр |
Значение |
|
Модель |
HGR30R (HGRKD30R4500H) |
|
Производитель |
K.D (Китай) |
|
Стандартная длина |
4500 мм |
|
Максимальная длина |
6000 мм |
|
Резка по размеру |
Да, бесплатно |
|
Класс точности |
H |
|
Материал |
Легированная сталь |
|
Совместимые каретки |
HGW30 (фланцевые), HGH30 (блочные) |
|
Гарантия |
12 месяцев от ООО «ГП-ТЕХ» |
Особенности конструкции
- Высокая жёсткость и стабильность при нагрузках.
- Точность позиционирования до ±0,05 мм.
- Минимальное трение благодаря качественной шлифовке поверхностей.
- Совместима с каретками фланцевого типа HGW30 и блочного типа HGH30.
- Возможна бесплатная резка рельса с точностью ±1 мм под индивидуальные размеры.
- Высокая износостойкость и стабильная геометрия по всей длине.
Преимущества серии HGRKD30R
|
Преимущество |
Описание |
|
Высокая нагрузочная способность |
Обеспечивает стабильность при динамических и статических нагрузках |
|
Точность класса H |
Подходит для станков с ЧПУ среднего и высокого класса |
|
Простая установка |
Монтаж без сложной юстировки или дополнительных шаблонов |
|
Оптимальный вес |
Уменьшает инерционные нагрузки в системах высокой скорости |
|
Простое обслуживание |
Долговечная работа без сложного ухода |
|
Экономичное решение |
Высокое качество по доступной цене |
Применение
- Станки с ЧПУ: фрезерные, гравировальные, сверлильные, токарные
- Лазерные и плазменные установки
- Промышленные 3D-принтеры
- Роботизированные манипуляторы
- Позиционирующие столы, измерительные системы
- Упаковочные и автоматизированные линии
Преимущества сотрудничества с ООО «ГП-ТЕХ»
- Официальный представитель бренда K.D в Украине
- Бесплатная резка направляющих по размеру с точностью ±1 мм
- Проверка геометрии каждой направляющей перед отправкой
- Консультации инженеров по подбору рельс и кареток
- Гарантированная совместимость с системами HGW30 / HGH30
| Виробник | |
| Країна виробник | Китай |
| Общие | |
| Клас точності напрямної | H |
| Розмір напрямної | 30 |
| Серія напрямної | HGR |
| Тип комплектуючого | Направляюча верстата |
| Тип кріплення напрямної | R (Креплення зверху) |
