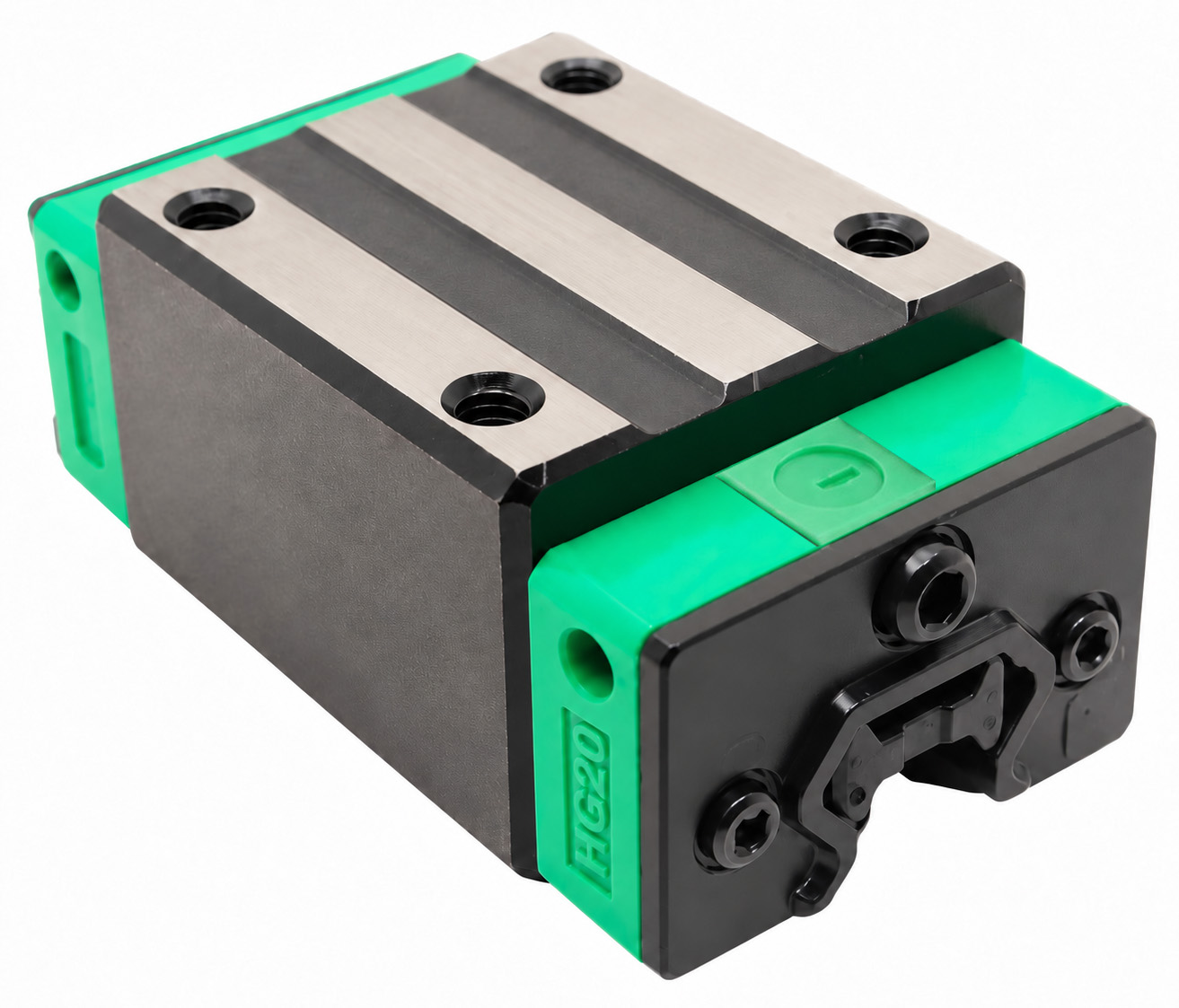

Каретка линейная HGHKD20CAZ0H для направляющей HGR20, тип HGH20, производитель K.D

Каретка линейная HGHKD20CAZ0H для направляющей HGR20, тип HGH20, производитель K.D

Цена с НДС

Оплата с НДС  — для получения счета обратитесь в отдел продаж.

Параметры и размеры каретки

Серия

H

H1

N

W

B

B1

C

L1

L

K1

G

Mx1

T2

H2

H3

HGHKD20

30 мм

4.6 мм

12 мм

44 мм

32 мм

6 мм

36 мм

50,5 мм

77,5 мм

12,25 мм

12 мм

M5x6

8 мм

6 мм

7 мм



Параметры и размер направляющей

W_R	H_R	D	d	h	P	E
20 мм	17,5 мм	9.5 мм	6 мм	8,5 мм	60 мм	20 мм



Параметри нагрузок

Серия	C	Co	M_R	M_P	M_Y
HGHKD20CAZ0H	17,75 кН	37,84 кН	0.38 кН·м	0.27 кН·м	0.30 кН·м

• C – Динамическая нагрузочная способность в кН, для переведо в кг 1 кг = 9,81 Н.
• Co – Статическая нагрузочная способность в кН, для переведо в кг 1 кг = 9,81 Н.
• M_R – Статический момент вокруг оси R
• M_P – Статический момент вокруг оси P
• M_Y – Статический момент вокруг оси Y

Например 17,75*1000= 17750 Н/9.81= 1809 кг

Расшифровка кода HGHKD20CAZ0H

• HGH -серия
• KD-торговая марка K.D, Китай
• 20- размер блока, слайдера
• CA- высокая нагрузка, и верхнее крепление
• Z0-Идентификатор предварительной нагрузки
• H-Класс точности

Каретки HGH20-KD рекомендуется использовать с профильными рельсовыми направляющими торговой марки K.D соответствующего типоразмера. Использование рельсовых направляющих других производителей или поставщиков без подтверждения совместимости может привести к снижению точности позиционирования, появлению люфтов, повышенному трению, неравномерному перемещению и преждевременному износу компонентов, а также к повреждению вашего оборудования.  В случае самостоятельного использования покупателем рельсовых направляющих сторонних производителей все риски, связанные с их технической несовместимостью, ложатся на покупателя, а ООО «ГП-ТЕХ» не гарантирует надлежащую работу такой комбинации компонентов.

Каретка HGHKD20 является шариковой кареткой и ключевым элементом для систем линейного перемещения, идеально подходящим для использования в станкостроении и автоматизации благодаря своей высокой точности и надежности. Эта каретка с квадратным дизайном обеспечивает отличную жесткость и стабильность, что критически важно для приложений, требующих максимальной точности перемещения.

Особенности каретки HGHKD20CAZ0H

• Высокая точность и стабильность: Благодаря квадратному дизайну, каретка HGHKD20 обеспечивает непревзойденную жесткость, гарантирующую высокую точность перемещения.
• Надежность: Изготовленная из высококачественных материалов, каретка HGHKD20 предназначена для долгосрочной эксплуатации в различных условиях, обеспечивая надежность вашего оборудования.
• Простота монтажа и обслуживания: Удобство установки и минимальные требования к обслуживанию делают каретку HGHKD20 удобной в эксплуатации, снижая эксплуатационные расходы.

Совместимость каретки HGHKD20CAZ0H

Каретка HGHKD20 специально разработана для использования с линейными направляющими серии HGHKD20. Это сочетание обеспечивает оптимальную совместимость и эффективность в широком спектре промышленных приложений, от обработки металлов до деревообработки и автоматизированных линий.

Применение

Каретка HGHKD20 идеально подходит для машиностроительной промышленности, включая высокоточное оборудование для обработки металла, деревообрабатывающие станки, лазерную резку и множество других областей, где требуется максимальная точность и надежность.

Выбирая каретку HGHKD20 для вашего оборудования, вы получаете не только высококачественный компонент, но и гарантию надежности и долговечности для вашего проекта. Оптимизируйте производительность вашего оборудования с кареткой HGHKD20 , обеспечивая непревзойденную точность и стабильность перемещения.

Широко используется в оборудовании для производства полупроводников, печатных плат, оборудовании для сборки интегральных схем, медицинском оборудовании, роботизированных руках, точных измерительных машинах и других устройствах линейного перемещения.
