Напрямний лінійний вал на опорі SBR16, за 4 м
3199 грн
- Производитель: K.D
- Модель: SBR16_46
- Наличие:Есть в наличии
Прецизионный вал на опорной рейке SBR16, длина 4000 мм
Цена с НДС за 4 м,
Оплата без НДС так же возможна, для получения счета с НДС, свяжитесь с отделом продаж.
Цилиндрический направляющий вал SBR16 с алюминиевой опорой — это готовое решение для построения линейных перемещений в ЧПУ-станках, фрезерных, лазерных, 3D-принтерах и других типах автоматизированного оборудования. Направляющая представляет собой шлифованный стальной вал диаметром 16 мм, установленный на жёсткую алюминиевую опорную рейку, с равномерно размещёнными крепёжными отверстиями по всей длине.
Вал изготовлен из высококачественной инструментальной стали GCr15 (аналог — 100Cr6), термически закалён по индукционной технологии до твёрдости 57–62 HRC, что обеспечивает его износостойкость и точность перемещений даже при длительной эксплуатации
Технические характеристики:
|
Параметр |
Значение |
|
Тип |
Направляющая с валом на опоре |
|
Модель |
SBR16 |
|
Диаметр вала (D) |
16 мм |
|
Длина направляющей (L) |
4000 мм |
|
Материал вала |
GCr15, закалённая сталь, ТВЧ закалка |
|
Твёрдость поверхности |
57–62 HRC |
|
Материал опоры |
Алюминиевый профиль |
|
Тип закалки |
Индукционная, глубина до 1,6 мм |
|
Поверхность вала |
Шлифованная, калиброванная точность h6 |
|
Страна производитель |
Китай |
|
Производитель, торговая марка |
K.D |
Геометрические размеры SBR16:
|
Диаметр вала |
H (мм) |
T(мм) |
C (мм) |
B (мм) |
L (мм) |
|
16 мм |
25 |
5 |
30 |
40 |
4000 |
Применение:
- Станки с ЧПУ (фрезерные, плазменные, лазерные)
- 3D-принтеры
- Гравировальные машины
- Робототехнические приводы
- Измерительные установки
- Автоматические перемещения в производственных линиях
Использование с подшипниками:
Для направляющих SBR16 подходят каретки:
- SBR16UU – стандартная каретка
|
Тип |
h |
E |
W |
L |
F |
h1 |
О |
B |
C |
S |
L1 |
T |
|
SBR16UU |
20 |
22.5 |
45 |
45 |
33 |
10 |
80° |
32 |
30 |
M5 |
12 |
9 |
|
Тип |
Тип подшипника |
Динамическая нагрузка (Ньютонах) |
Статическая нагрузка (Ньютонах) |
|
SBR16UU |
LM16UU-OP |
774 |
1180 |

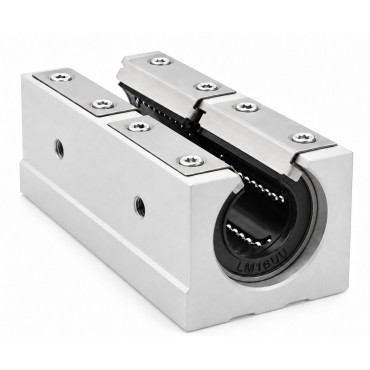

- SBR16LUU – удлинённая версия для повышенной жёсткости
|
Тип |
h (мм) |
E (мм) |
W (мм) |
L (мм) |
F (мм) |
h1 (мм) |
О (градусы) |
B (мм) |
C (мм) |
S (мм) |
L1 (мм) |
T (мм) |
|
SBR16LUU |
20 |
22.5 |
45 |
85 |
33 |
10 |
80° |
32 |
60 |
M5 |
12 |
9 |
|
Тип |
Тип подшипника |
Динамическая нагрузка (N) |
Статическая нагрузка (N) |
|
SBR16LUU |
LM16UU-OP |
1548 |
2360 |
- SBR16GA с металлическим сепаратором
|
Тип |
h |
E |
W |
L |
F |
h1 |
О |
B |
C |
S |
L1 |
T |
|
SBR16GA |
20 |
22.5 |
45 |
45 |
33 |
10 |
80° |
32 |
30 |
M5 |
12 |
9 |
|
Тип |
Тип подшипника |
Динамическая нагрузка (Ньютонах) |
Статическая нагрузка (Ньютонах) |
|
SBR16GA |
LM16А-OP |
774 |
1180 |
- SBR16JDB с графитовой втулкой из высокопрочной латуни, самосмазывающийся
|
Тип |
h |
E |
W |
L |
F |
h1 |
О |
B |
C |
S |
L1 |
T |
|
SBR16JDB |
20 |
22.5 |
45 |
45 |
33 |
10 |
80° |
32 |
30 |
M5 |
12 |
9 |
|
Тип |
Тип подшипника |
Динамическая нагрузка (Ньютонах) |
Статическая нагрузка (Ньютонах) |
|
SBR16JDB |
LM16JDB -OP |
774 |
1180 |
Примечания:
Каретки устанавливаются сверху, охватывают вал и движутся по нему с минимальным сопротивлением, благодаря встроенным шариковым подшипникам.
Преимущества SBR16 по сравнению с обычными цилиндрическими валами:
|
Преимущество |
Описание |
|
Усиленная опора |
Алюминиевая база увеличивает жёсткость конструкции |
|
Повышенная точность |
Шлифованная поверхность, класс точности h6 |
|
Выше нагрузка и ресурс |
Выдерживает высокие радиальные и осевые нагрузки |
|
Готовность к установке |
Равномерное расположение монтажных отверстий |
|
Бесплатная порезка |
Нарезаем в нужный размер по запросу клиента |
Услуга бесплатной порезки:
Заводская длина вала на опоре 4000 мм, Компания ТОВ "ГП-ТЕХ" предлагает бесплатную нарезку направляющих SBR по нужной длине при покупке. Мы обрабатываем направляющие с точностью до 1 мм и комплектуем под ваши задачи.
Почему стоит купить SBR16 у компании ТОВ "ГП-ТЕХ":
- Мы — прямой поставщик компонентов для ЧПУ и автоматизации
- Постоянное наличие на складе в Киеве
- Техническая консультация и помощь в подборе
- Работаем с физ. и юр. лицами по Украине
- Официальные цены и документы
Заказывайте опору SBR16 прямо сейчас
Прецизионные направляющие SBR16 с длиной 4000 мм — это надёжный выбор для любых проектов, где важны точность, надёжность и плавность перемещений. Мы поможем с подбором, порежем и отправим в кратчайшие сроки.
