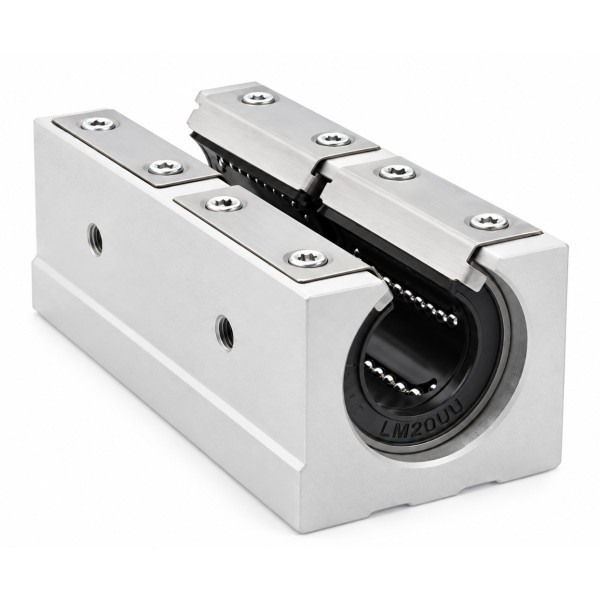

Линейный подшипник SBR20LUU удлиненный

Оплата для юридических лиц с НДС также возможна — для получения счёта обратитесь в отдел продаж.

Компания ООО "ГП-ТЕХ"  (GP-TECH LLC) специализируется на поставках деталей для станков и их ремонта. SBR20LUU представляет собой открытую конструкцию линейных шарикоподшипников в удлиненном корпусе.  Мы предоставляем модели различных размеров, способные выдерживать разнообразные нагрузки. Изготовленные из алюминия, они препятствуют попаданию мелкого мусора и грязи в механизмы, продлевая срок их службы.

Каталог Продукции нашей компании

Презентация нашей продукции (нажмите на значок)

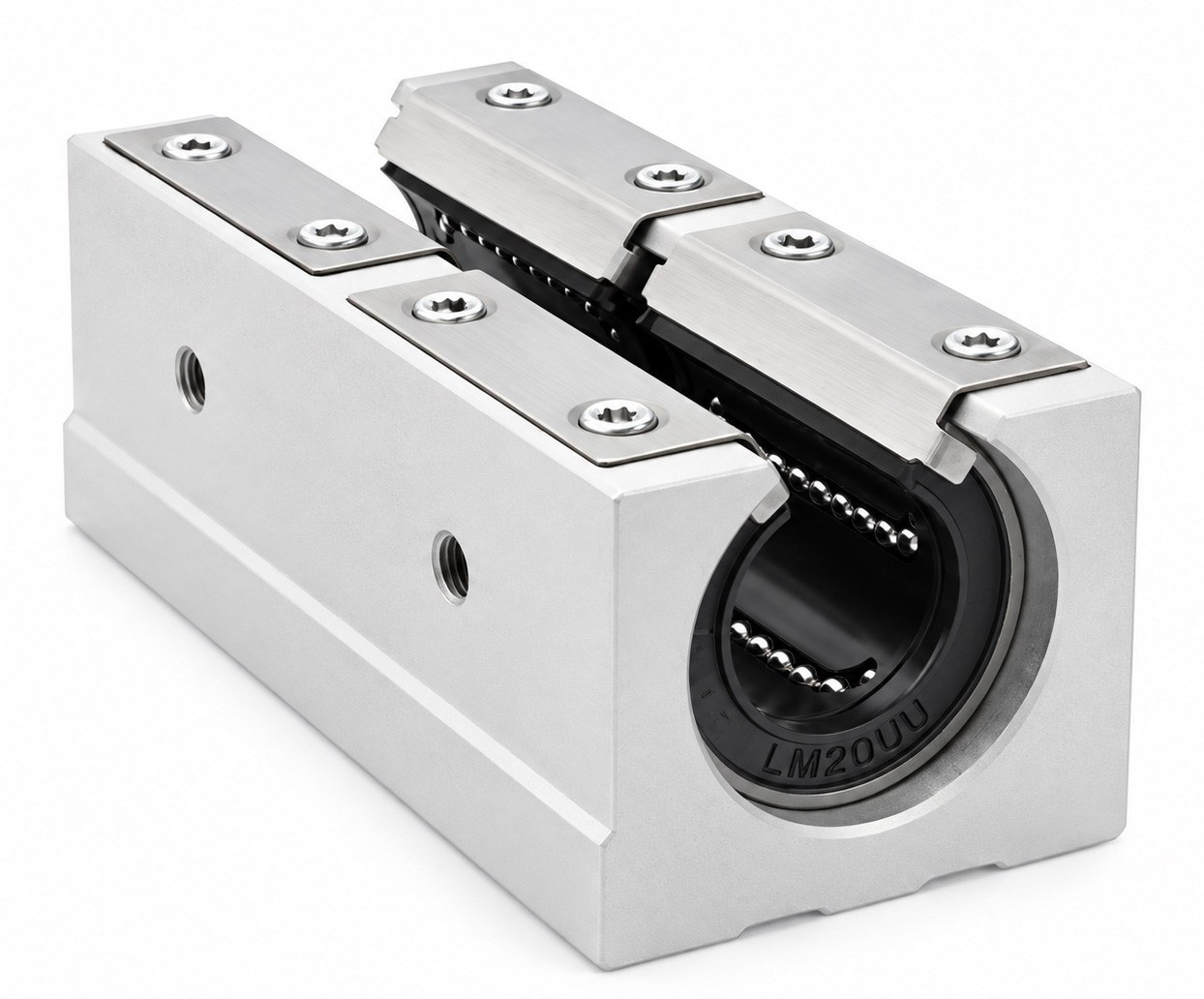

Подшипник SBR20LUU представляет собой линейный шариковый подшипник в удлиненном алюминиевым корпусе, который используется с цилиндрическоми линеныйми валами на опоре диаметром 20 мм.

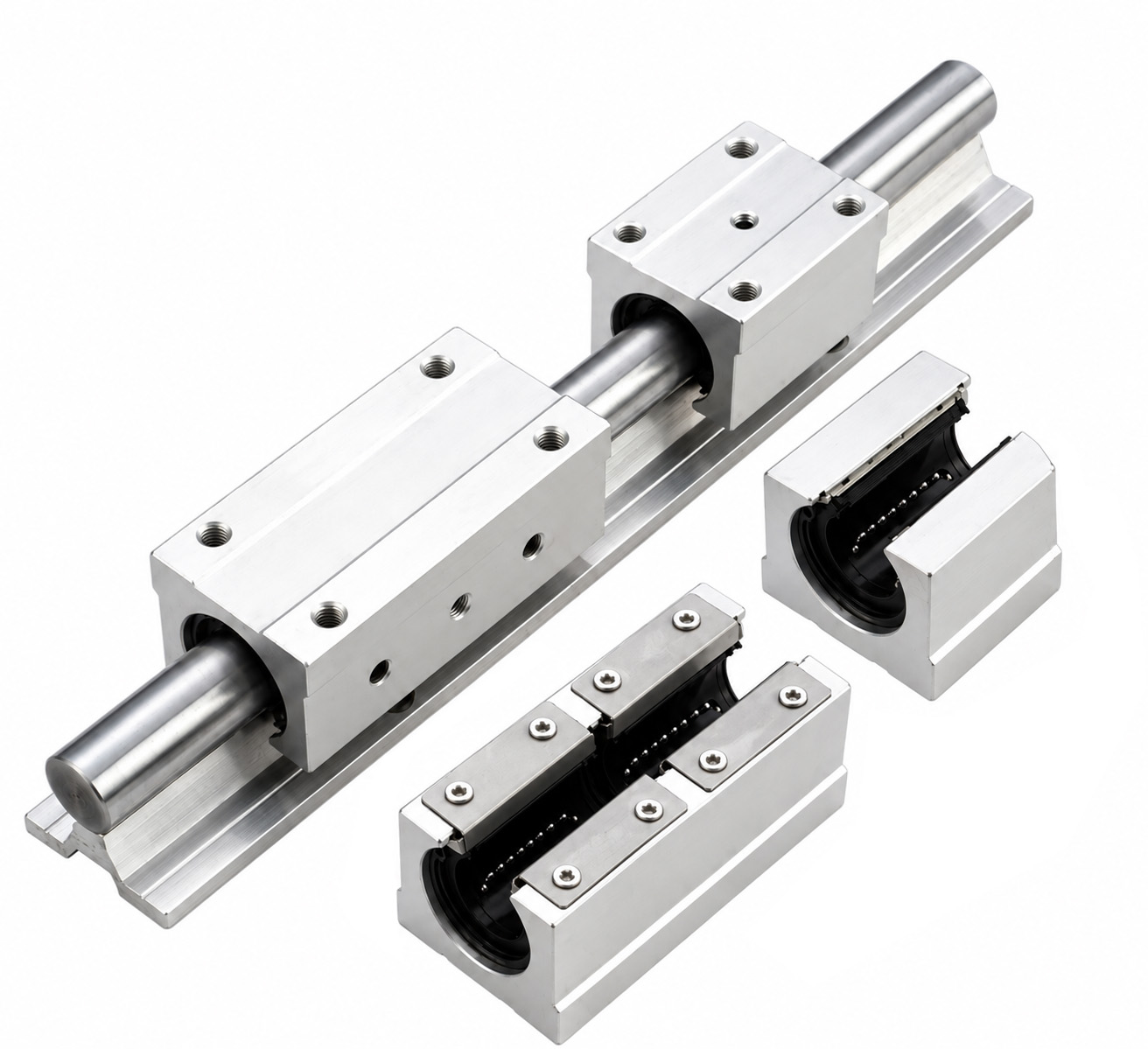

Щель в дизайне корпуса дает возможность применять валы, основанные на опорах. Использование таких направляющих укрепляет оборудование, делая его более устойчивым к вибрации и улучшая точность позиционирования. Это также устраняет необходимость дополнительных направляющих для фиксации мобильной части механизма.

 Алюминиевый корпус обладает высокой прочностью и легкостью, благодаря чему подшипник отличается долговечностью и надежностью в эксплуатации. Наличие 4-х резьбовых отверстий в нижней части корпуса позволяет легко монтировать подшипник на плиту или кронштейн, обеспечивая удобство и гибкость установки в различных инженерных и проектных решениях.

Использование алюминиевого корпуса не защищает подшипник от внешнего воздествия и повреждений , но и обеспечивает отличную теплопроводность, что способствует отводу тепла от подшипника в процессе работы, увеличивая его срок службы. Подшипник SBR20LUU идеально подходит для применения в деревообрабатывающем, металлорежущем и лазерном оборудовании, где требуется высокая точность линейного перемещения. Линейные подшипники SBR20LUU активно используются в области станкостроения. Данный подшипник подходит исключительно для валов типа SBR20, предоставляя стабильную и точную направляющую для движущегося элемента. Такие блоки находят своё применение в станках с ЧПУ, лазерном и плазменном оборудовании, а также гравировальных станках.

Эти подшипники функционируют в диапазоне температур от -20 до +110°C. В их конструкции отсутствуют подвижные детали и пластиковые элементы. Благодаря этому, они способны работать при высоких нагрузках и в широком диапазоне температур. SBR20LUU характеризуется минимальным трением и длительным сроком службы, обусловленным малым износом.

Подходящий диаметр вала: 20 мм

Подшипник оптимален для работы с цилиндрическими валами и соответствующими опорами типа SBR20

Расшифровка кода линейного подшипника SBR20LUU

• SBR- линейный шариковый подшипник с алюминиевым корпусом
• 20- диаметр поддерживаемого вала в миллиметрах. В данном случае, подшипник предназначен для использования с 20-мм линейными валами, предназначен для цилиндрических валов на опоре серии SBR20
• L - буква "L" обозначает удлиненную (long) версию корпуса подшипника. Это означает, что подшипник имеет большую длину корпуса по сравнению со стандартными моделями, что обеспечивает лучшую стабильность и распределение нагрузки на длинной дистанции.
• UU- Две буквы "U" указывают на наличие двойных уплотнений с обеих сторон подшипника. Эти уплотнения защищают внутреннюю часть подшипника от пыли, грязи и других загрязнений, что важно для поддержания точности и долговечности подшипника в условиях эксплуатации

Динамическая нагрузка  (Ньютонах)= 1764 Ньютонов или 179.89 кг

Статическая нагрузка (Ньютонах)- 2740 Ньютонов или 279.42 кг

Эти параметры имеют ключевое значение для обеспечения надежности, долговечности и эффективности работы оборудования.

Динамическая нагрузка:

Динамическая нагрузка относится к максимальной нагрузке, которую подшипник может выдержать при движении или вращении без ущерба для своего срока службы. Этот параметр особенно важен в приложениях, где подшипник подвергается регулярным движениям или вибрации в процессе работы. Выбор подшипника с подходящим значением динамической нагрузки гарантирует, что он сможет выдерживать операционные условия без преждевременного износа или повреждения, что влияет на точность и плавность движения механизмов.

Статическая нагрузка:

Статическая нагрузка указывает на максимальную нагрузку, которую подшипник способен выдержать в неподвижном состоянии. Этот параметр критичен для приложений, где подшипники испытывают высокие нагрузки в состоянии покоя или при медленных движениях. Подшипник с адекватным уровнем статической нагрузки обеспечит надежную поддержку и стабильность конструкции, предотвращая деформацию или повреждение при высоких статических нагрузках.

Ключевые преимущества линейных подшипников SBR20LUU.

Улучшенная стабильность

• Удлиненный корпус підшипника SBR20LUU обеспечивает большую площадь контакта с линейным валом. Это увеличивает стабильность системы, особенно при высоких нагрузках или когда конструкция испытывает боковые или вертикальные силы. Благодаря этому, оборудование может работать более плавно и с меньшим количеством вибраций.

Распределение нагрузки

• Благодаря увеличенной длине, подшипник SBR20LUU лучше распределяет нагрузку вдоль оси движения. Это снижает риск деформации или повреждения вала и самого подшипника, особенно при тяжёлых или неравномерных нагрузках.

Увеличенная точность позиционирования

• Улучшенная стабильность и равномерное распределение нагрузки способствуют повышению точности позиционирования. Это особенно важно в высокоточных приложениях, таких как ЧПУ машины, лазерная резка или другое оборудование, где требуется максимальная точность перемещения.

Повышенная нагрузочная способность

• Удлиненные модели SBR20LUU, как правило, могут выдерживать большие радиальные и осевые нагрузки по сравнению с их стандартными аналогами. Это делает их идеальным выбором для применений, требующих обработки тяжёлых нагрузок без потери производительности или точности.
