Шестерня прямозуба M1-Z15(C45), 15 зубців, сталь C45

Шестерня прямозуба M1-Z15(C45), 15 зубців, сталь C45

Ціна з ПДВ

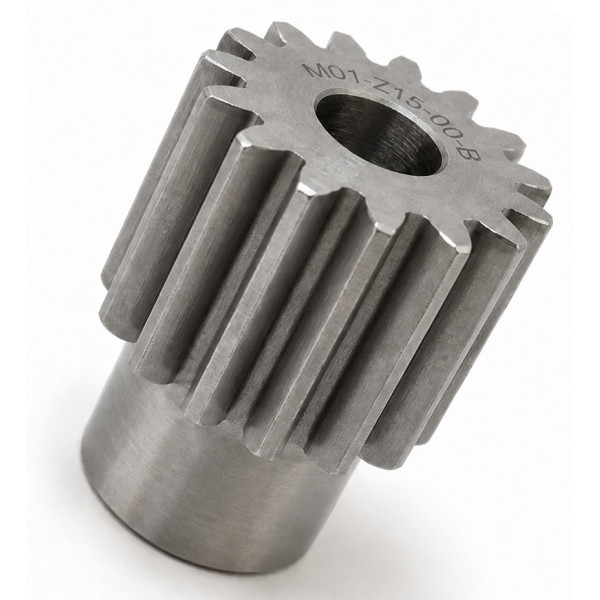

Шестерня прямозуба M1-Z15(C45) — це циліндрична шестерня з прямим зубом, призначена для роботи в парі з прямозубою зубчастою рейкою модуля M1. Така передача застосовується для перетворення обертального руху в лінійне переміщення: шестерня обертається, входить у зачеплення із зубцями рейки та переміщує робочий вузол уздовж напрямної лінії.

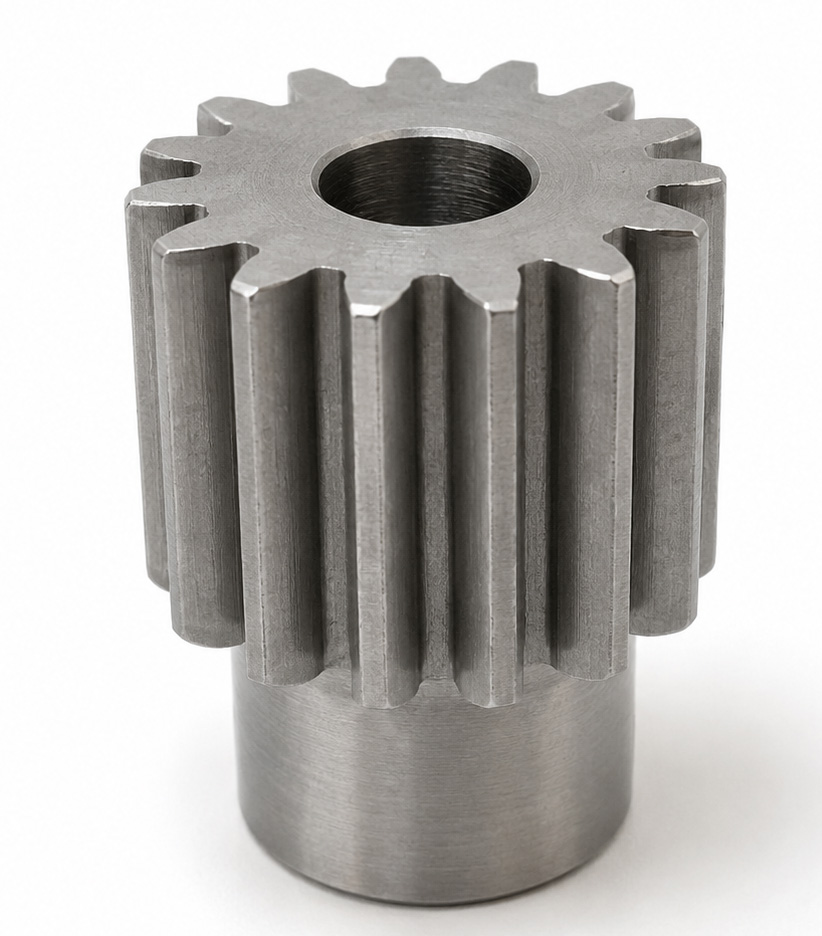

Дана шестерня має 15 зубців, модуль M1, посадковий отвір 6 мм і маточину для встановлення на вал. Виготовлена з конструкційної вуглецевої сталі C45. Шестерня постачається в незагартованому виконанні, тому підходить для механізмів із помірними робочими навантаженнями та може додатково доопрацьовуватися під конкретний вузол: розточування посадкового отвору, виконання шпонкового паза, свердління отвору під фіксувальний гвинт або адаптація під посадку на вал.

Шестерня добре підходить для невеликих приводів, механізмів подачі, компактних вузлів лінійного переміщення, міні-ЧПК, 3D-принтерів, автоматики, деревообробного та іншого промислового обладнання.

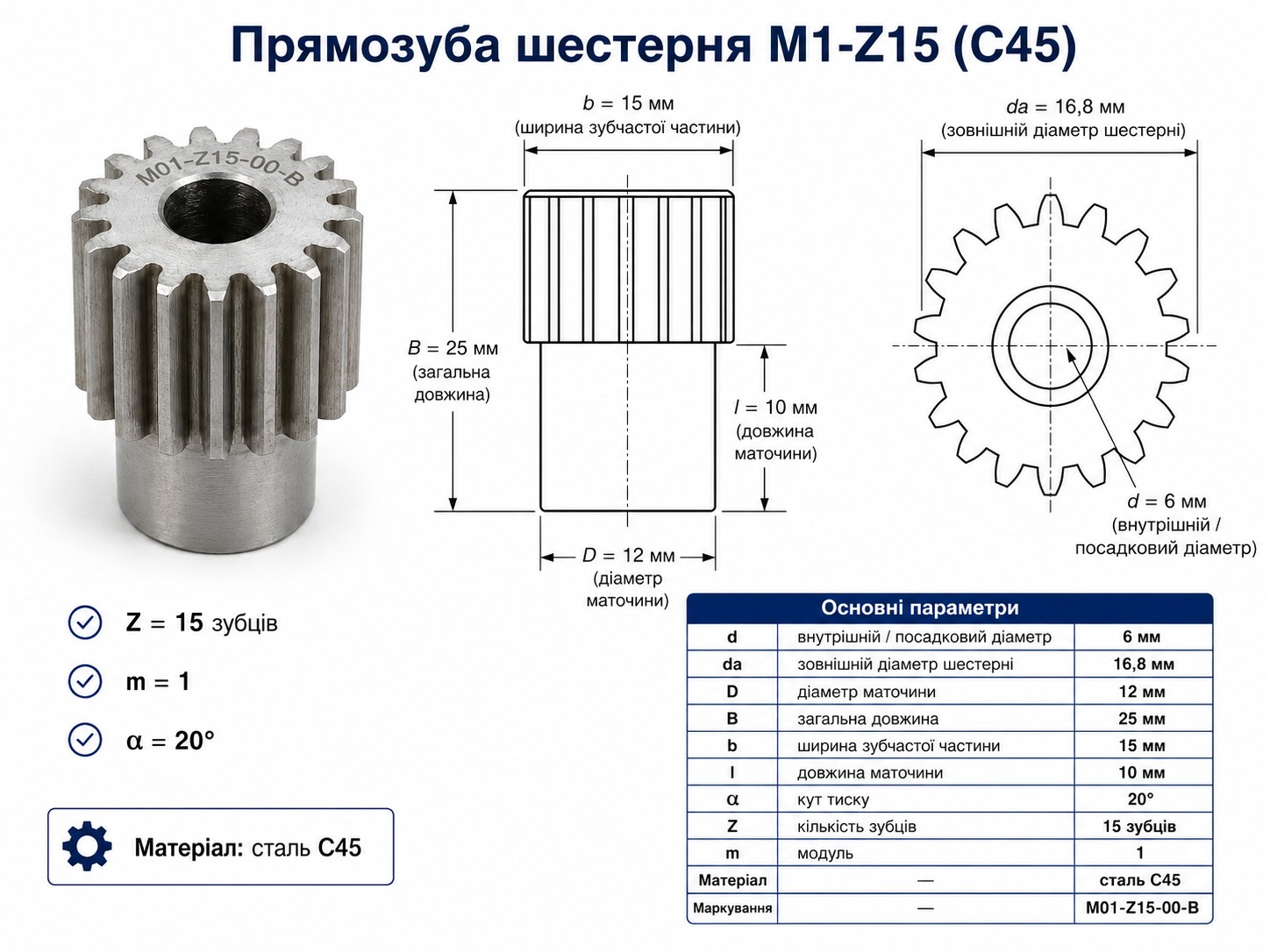

Основні характеристики

Під яку зубчасту рейку підходить

Шестерня M1-Z15(C45) призначена для роботи з прямозубою зубчастою рейкою модуля M1. Головна умова правильної роботи — модуль шестерні та рейки має збігатися. Якщо шестерня має модуль M1, то й рейка повинна бути M1.

Оптимально використовувати цю шестерню з прямозубою рейкою:

Шестерню не можна правильно використовувати з рейками іншого модуля, наприклад M1.5, M2, M2.5 та іншими. Якщо модуль не збігається, зачеплення буде неправильним: з’явиться шум, вібрація, швидкий знос зубців і ризик пошкодження передачі.

Переміщення рейки за один оберт шестерні

Для шестерні M1-Z15 переміщення рейки за один повний оберт розраховується за формулою:

L = π × m × z

де:
L — переміщення рейки за один оберт,
m — модуль шестерні,
z — кількість зубців.

Для даної шестерні:

3,14 × 1 × 15 = приблизно 47,1 мм

Тобто за один повний оберт шестерні рейка переміщується приблизно на 47,1 мм. Це зручно враховувати під час підбору приводу, редуктора, крокового двигуна або ручного механізму переміщення.

Матеріал C45 та особливості виконання

Шестерня виготовлена зі сталі C45 — це конструкційна вуглецева сталь, яка часто застосовується для виготовлення шестерень, валів, втулок, осей та інших деталей механічних передач.

Шестерня виконана в незагартованому виконанні. Це робить її зручною для подальшого механічного доопрацювання під конкретний вал або посадкове місце. Таке виконання часто обирають для невеликих механізмів, ремонтних задач, дослідних конструкцій, модернізації обладнання та приводів із помірними навантаженнями.

Переваги шестерні M1-Z15(C45)

Де застосовується шестерня M1-Z15(C45)

Шестерня застосовується в механізмах, де потрібно передати обертання на зубчасту рейку й отримати лінійне переміщення.

Коли вибирати M1-Z15

Шестерню M1-Z15(C45) варто вибирати, коли потрібна компактна прямозуба шестерня для роботи з рейкою M1, а також коли важливі невеликі габарити, просте встановлення та можливість доопрацювання деталі.

Ця шестерня добре підходить для механізмів із помірними навантаженнями, приводів подачі, невеликих верстатних вузлів і компактних систем лінійного переміщення.
