Прямозуба шестерня M2-Z32-A, модуль 2, 32 зубці, ширина 20 мм, зі ступицею, сталь C45

Прямозуба шестерня M2-Z32-A, модуль 2, 32 зубці, ширина 20 мм, зі ступицею, сталь C45

Ціна з ПДВ

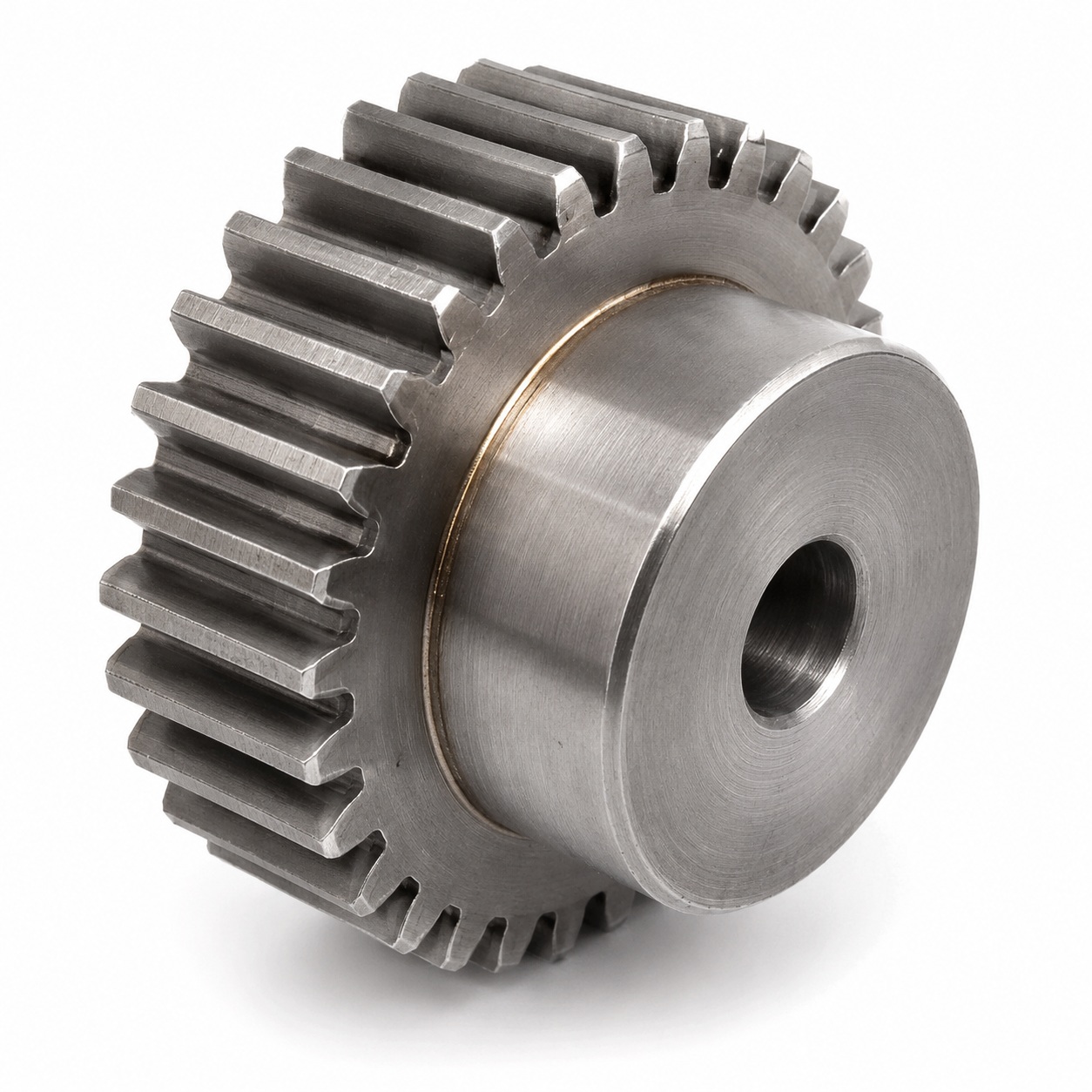

Прямозуба шестерня M2-Z32-A — це циліндрична шестерня з прямими зубцями, модулем M2 і кількістю зубців 32 шт. Шестерня призначена для роботи в парі з прямозубою зубчастою рейкою M2 і використовується в механізмах лінійного переміщення, де обертання шестерні перетворюється на поступальний рух по рейці.

Виріб виготовлений зі сталі C45 і виконаний зі ступицею, що зручно для встановлення на вал і передачі крутного моменту від двигуна, редуктора або ручного приводу. Така шестерня підходить для верстатів, ЧПК-обладнання, автоматичних систем, подавальних механізмів та інших вузлів, де використовується рейкова передача.

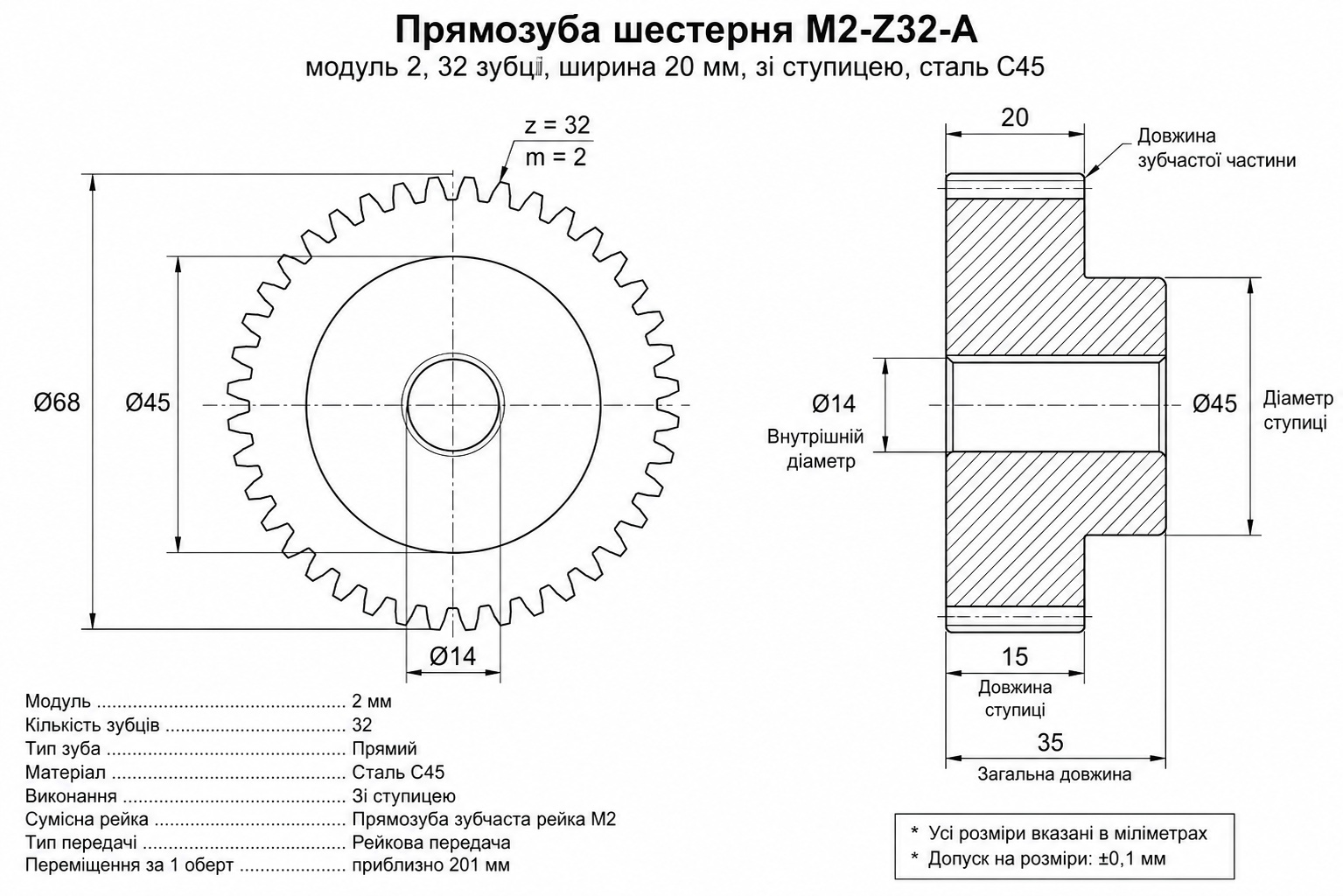

Шестерня має загальну довжину 35 мм. Довжина частини із зубцями становить 20 мм, зовнішній діаметр зубчастої частини — 68 мм. Довжина ступиці становить 15 мм, діаметр ступиці — 45 мм. Внутрішній посадковий діаметр — 14 мм.

Завдяки 32 зубцям ця шестерня забезпечує більше лінійне переміщення по рейці за один оберт порівняно з меншими шестернями, тому вона добре підходить для механізмів, де важливі вища швидкість переміщення та плавніший хід.

Основні характеристики

Що означає маркування M2-Z32-A

Для якої рейки підходить

Шестерня M2-Z32-A призначена для роботи з прямозубою зубчастою рейкою M2.

Головна умова правильної роботи — модуль шестерні та модуль рейки повинні збігатися.

Переміщення по рейці за один оберт

За один повний оберт шестерня M2-Z32-A переміщується по рейці приблизно на:

201 мм

Розрахунок:

L = π × m × z

де:

L = 3,14 × 2 × 32 = 200,96 мм

Тобто приблизно 201 мм за один оберт.

Це зручно враховувати під час розрахунку швидкості подачі, переміщення осі та підбору двигуна.

Переваги шестерні M2-Z32-A

Де застосовується M2-Z32-A

Важлива умова для правильної роботи

Для нормальної роботи шестерню M2-Z32-A потрібно використовувати тільки із зубчастою рейкою такого самого модуля — M2. Також важливо правильно виставити зачеплення між шестернею та рейкою. Занадто сильний притиск викликає підвищений знос і тугий хід, а занадто великий зазор призводить до люфту та нерівномірного переміщення.

Для стабільної роботи рекомендується використовувати змащення та стежити, щоб зубці рейки і шестерні були чистими, без стружки та забруднень.
