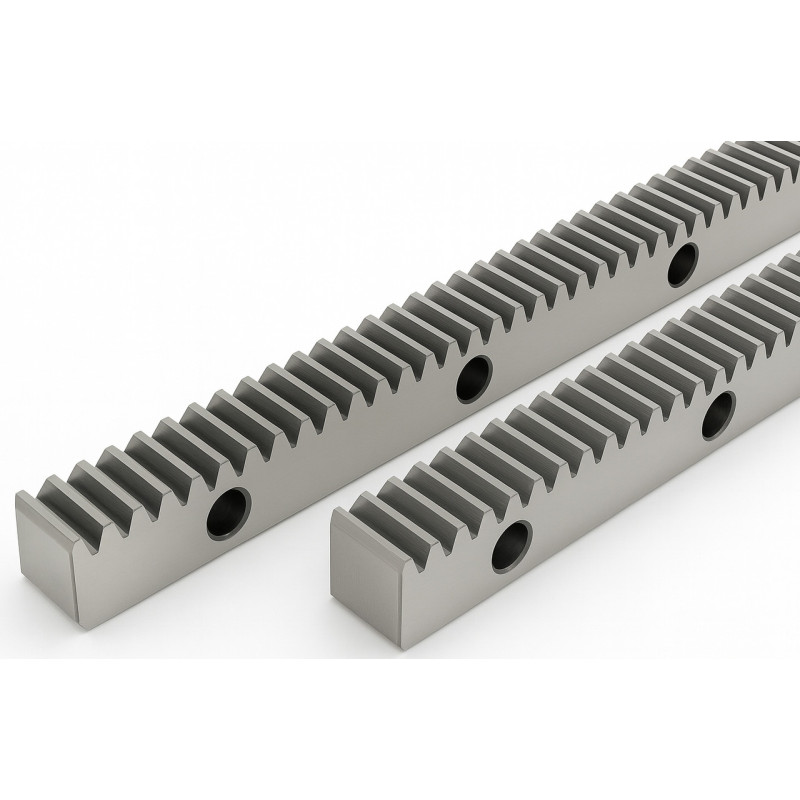

Загартована косозуба рейка Gambini Meccanica MOD 2, L=2000 мм, Q6, сталь SAE1141

Прецизійна косозуба рейка Gambini Meccanica 1HR26R020200H (MOD. 2, L=2000 мм, Q6)

Ціна з ПДВ
Код товару: 1HR26R020200H

Опис продукції

Косозуба рейка Gambini Meccanica модуль 2, довжиною 2000 мм, клас точності Q6 — це високоточний елемент для передачі лінійного руху, розроблений для професійних рішень у верстатобудуванні, автоматизованих системах та робототехніці.
Виготовлена з конструкційної сталі SAE1141 (AISI 1141) з індукційним гартуванням зубців до твердості 56–60 HRC. Зубці та бокові поверхні рейки шліфовані, що гарантує найвищу точність та довговічність.

Склад і структура

SAE1141 (AISI 1141) — це конструкційна сталь з додаванням марганцю (~1,35–1,65%) і сірки (~0,08–0,13%). Ці легувальні елементи підвищують зносостійкість, міцність та покращують оброблюваність різанням.
C45 (AISI 1045) — це вуглецева конструкційна сталь із вмістом вуглецю близько ~0,45%, без значних добавок марганцю та сірки. Вона більш «чиста», але гірше піддається високошвидкісній обробці.

Механічні властивості

Придатність для рейки

• SAE1141 краще зберігає твердість і зносостійкість при тривалих навантаженнях та високих швидкостях переміщення.
• Завдяки сірці сталь краще обробляється, що важливо під час шліфування зубів класу Q6.
• При індукційному гартуванні SAE1141 демонструє стабільніші результати, менше коробиться, що критично для прецизійних косозубих рейок.

SAE1141 переважна тому що:

1. Довше зберігає твердість у порівнянні з C45.
2. Менше зношується при високих навантаженнях.
3. Забезпечує стабільнішу геометрію після гартування.
4. Краще підходить для шліфування та забезпечує плавний хід при високоточній передачі.

Переваги модуля зуба 2

Модуль зуба M2 оптимальний для:

• Баланс точності та міцності — достатня висота зубця для передачі високих навантажень без надмірного тертя.
• Підвищена плавність ходу — косозубий профіль з кутом 19°31′42″ забезпечує мінімальний шум і вібрації.
• Довговічність — завдяки індукційному гартуванню та оптимальній геометрії зубців модуль 2 менше піддається зношуванню при тривалій експлуатації.
• Універсальність застосування — підходить як для компактних ЧПК-верстатів, так і для середньогабаритних промислових установок.
• Точність позиціонування — клас Q6 гарантує мінімальні похибки (±0,008 мм на один крок).

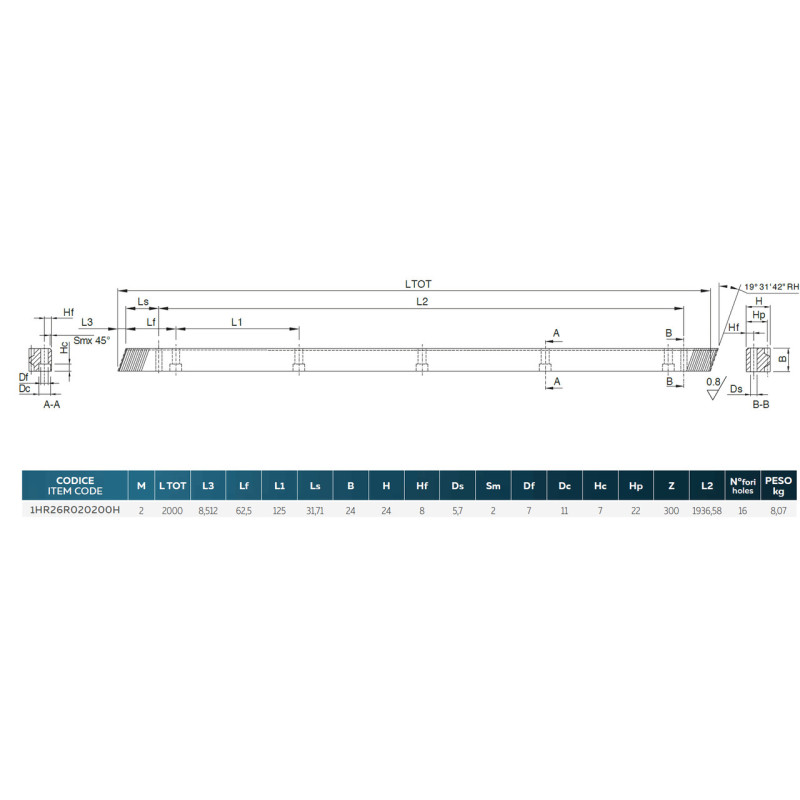

Технічні характеристики

Клас точності Q6 за ISO

• Відхилення товщини зубця: −0,036 мм
• Відхилення кроку одного зубця: ±0,008 мм
• Сумарне відхилення кроку: ±0,035 мм

Застосування

• Високоточні верстати з ЧПК
• Промислові маніпулятори та роботи
• Автоматизовані транспортні системи
• Обладнання для дерево- та металообробки

Чому Gambini Meccanica

• Італійське виробництво з міжнародними стандартами якості
• Контроль точності на кожному етапі виготовлення
• Можливість постачання у різних виконаннях за модулем, довжиною та класом точності
