Загартована косозуба рейка Gambini Meccanica MOD 2, L=1500 мм, Q6, сталь SAE1141
13092 грн
- Виробник: Gambini Meccanica
- Модель: 1HR26R020150H
- Наявність:Під замовлення
Прецизійна косозуба рейка Gambini Meccanica 1HR26R020150H (MOD. 2, L=1500 мм, Q6)
Ціна з ПДВ
Код товару: 1HR26R020150H
Опис продукції
Косозуба рейка Gambini Meccanica модуль 2, довжиною 1500 мм, клас точності Q6 — це високоточний елемент для передачі лінійного руху, розроблений для професійних рішень у верстатобудуванні, автоматизованих системах та робототехніці.
Виготовлена з конструкційної сталі SAE1141 (AISI 1141) з індукційним гартуванням зубців до твердості 56–60 HRC. Зубці та бокові поверхні рейки шліфовані, що гарантує найвищу точність та довговічність.
Склад і структура
SAE1141 (AISI 1141) — це конструкційна сталь з додаванням марганцю (~1,35–1,65%) і сірки (~0,08–0,13%). Ці легувальні елементи підвищують зносостійкість, міцність та покращують оброблюваність різанням.
C45 (AISI 1045) — це вуглецева конструкційна сталь із вмістом вуглецю близько ~0,45%, без значних добавок марганцю та сірки. Вона більш «чиста», але гірше піддається високошвидкісній обробці.
Механічні властивості
|
Параметр |
SAE1141 |
C45 |
|
Границя міцності, МПа |
760–830 |
600–800 |
|
Твердість після гартування, HRC |
56–60 |
54–58 |
|
Ударна в’язкість |
Вища (краще витримує удар) |
Середня |
|
Зносостійкість |
Вища (завдяки марганцю) |
Нижча |
|
Стабільність при гартуванні |
Висока, рівномірна |
Середня, схильна до деформації |
Придатність для рейки
- SAE1141 краще зберігає твердість і зносостійкість при тривалих навантаженнях та високих швидкостях переміщення.
- Завдяки сірці сталь краще обробляється, що важливо під час шліфування зубів класу Q6.
- При індукційному гартуванні SAE1141 демонструє стабільніші результати, менше коробиться, що критично для прецизійних косозубих рейок.
SAE1141 переважна тому що:
- Довше зберігає твердість у порівнянні з C45.
- Менше зношується при високих навантаженнях.
- Забезпечує стабільнішу геометрію після гартування.
- Краще підходить для шліфування та забезпечує плавний хід при високоточній передачі.
Переваги модуля зуба 2
Модуль зуба M2 оптимальний для:
- Баланс точності та міцності — достатня висота зубця для передачі високих навантажень без надмірного тертя.
- Підвищена плавність ходу — косозубий профіль з кутом 19°31′42″ забезпечує мінімальний шум і вібрації.
- Довговічність — завдяки індукційному гартуванню та оптимальній геометрії зубців модуль 2 менше піддається зношуванню при тривалій експлуатації.
- Універсальність застосування — підходить як для компактних ЧПК-верстатів, так і для середньогабаритних промислових установок.
- Точність позиціонування — клас Q6 гарантує мінімальні похибки (±0,008 мм на один крок).

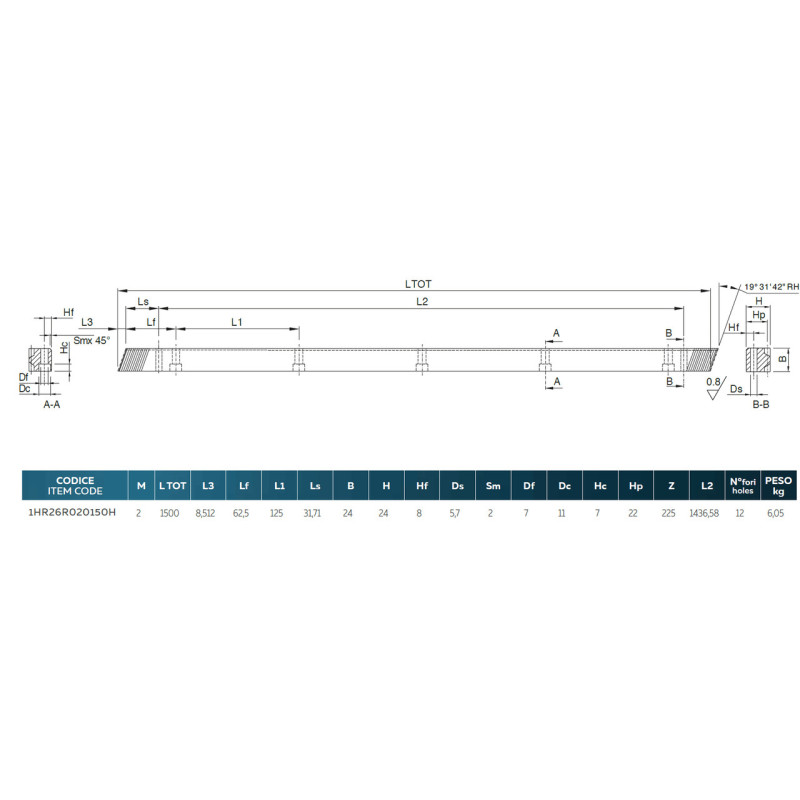

Технічні характеристики
|
Параметр |
Значення |
|
Модуль (MOD) |
2 |
|
Довжина (L) |
1500 мм |
|
Тип зуба |
Косозубий (Helical), кут 19°31′42″, права спіраль |
|
Клас точності |
Q6 (DIN) |
|
Матеріал |
SAE1141 (AISI 1141) |
|
Твердість зубців |
56–60 HRC (індукційне гартування) |
|
Міцність на розрив |
800 Н/мм² |
|
Крок між отворами (Z) |
300 мм |
|
Діаметр отворів (Df) |
7 мм |
|
Поверхні |
Шліфовані зубці та бокові грані |
|
Вага 1 метра |
8,07 кг |
Клас точності Q6 за ISO
- Відхилення товщини зубця: −0,036 мм
- Відхилення кроку одного зубця: ±0,008 мм
- Сумарне відхилення кроку: ±0,035 мм
Застосування
- Високоточні верстати з ЧПК
- Промислові маніпулятори та роботи
- Автоматизовані транспортні системи
- Обладнання для дерево- та металообробки
Чому Gambini Meccanica
- Італійське виробництво з міжнародними стандартами якості
- Контроль точності на кожному етапі виготовлення
- Можливість постачання у різних виконаннях за модулем, довжиною та класом точності
| Виробник | |
| Країна виробник | Італія |
| Загальні | |
| Довжина Рейки | 1500 мм |
| Модуль | 2 |
| Тип комплектуючого | Направляюча верстата |
| Якість рейки | 6 |
