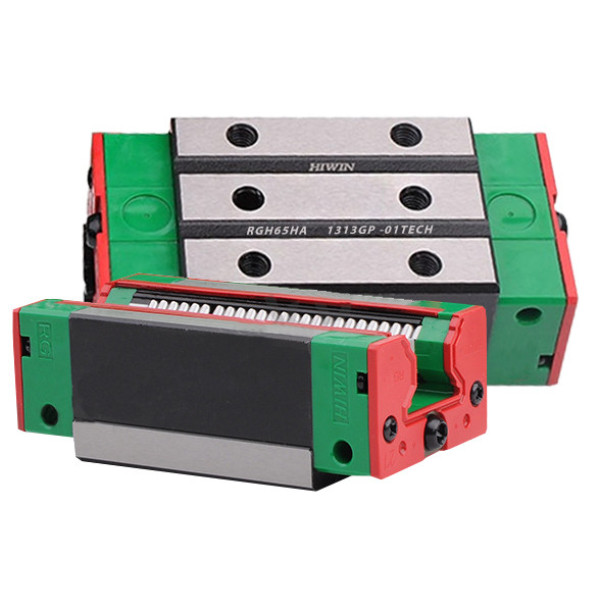

Каретка HIWIN, RGH65HAZAH, ціна з ПДВ
14691 грн
- Виробник: Hiwin
- Модель: RGH65HAZAH
- Наявність:Під замовлення
Блок системи лінійного переміщення або Каретка HIWIN, RGH65HAZAH (ціна з ПДВ)
HIWIN RGH65HAZAH - це сучасний блок лінійних напрямних, призначений для високоточних і високонавантажених застосувань. Будучи частиною відомої серії RGH, цей блок покликаний забезпечити неперевершену точність і міцність у системах лінійного переміщення.
Дослідіть ефективність роликового блоку RGH65HAZAH у лінійних переміщувальних системах. У серії RG HIWIN перевага роликів перед кульками - велика площа контакту, підвищена вантажопідйомність і поліпшена жорсткість.
Основні характеристики RGH65HAZAH :
- - Висока жорсткість для великих навантажень: Спеціально розроблений для роботи з великими навантаженнями, блок RGH65HAZAH зберігає високу жорсткість, що робить його ідеальним для промислового обладнання та систем автоматизації.
- - Зручність верхнього монтажу: Конструкція блоку з верхнім монтажем спрощує встановлення, забезпечуючи легке й ефективне налаштування.
- - Точність і точність: Оснащений середнім попереднім натягом (ZA), RGH65HAZAH забезпечує виняткову точність, що дуже важливо для додатків, які потребують точного позиціонування.
Обирайте сертифікованих постачальників для гарантованої якості та виробничої гарантії HIWIN.
Блок або каретка RGH65HAZAH , що використовуються з лінійними і рейковими напрямними HIWIN, призначені для поліпшення лінійного переміщення. Ціни включають ПДВ.
Каретка з направляючою оптимізує лінійне переміщення, забезпечуючи легке керування, надійність і підвищену точність для вашого обладнання.
Застосування серії RG HIWIN поширюється на різне обладнання, включно з обробними та фрезерними верстатами з ЧПК, шліфувальними верстатами, обладнанням для різання металів, автоматичними та транспортними пристроями, вимірювальним обладнанням, а також іншим обладнанням, яке потребує високої точності позиціонування.
Каретка (Лінійний підшипник) RGH65HAZAH працює в парі з напрямними серії RGR65 від компанії Hiwin.
|

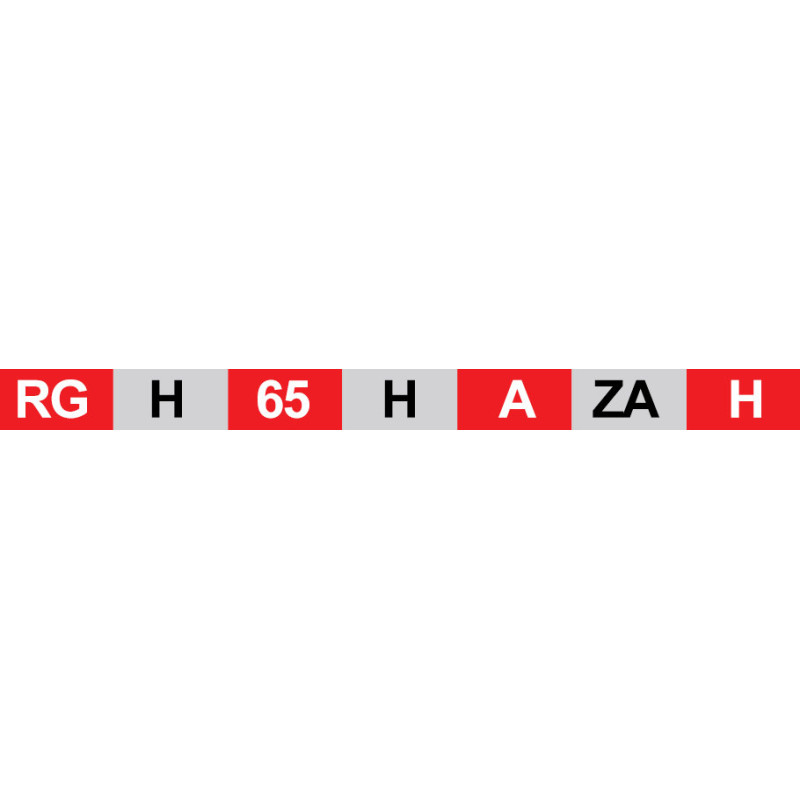

Категорія |
Параметр |
|
Серія |
RG |
|
Тип |
Квадратний блок (H) |
|
Розмір (RG) |
65 |
|
Клас навантаження |
Дуже важке навантаження (H) |
|
Клас точності |
H |
|
Кріплення блоку |
Зверху (A) |
|
Ідентифікатор попереднього навантаження |
ZA |
|
Картридж Мастило |
(Немає значення) Стандарт |
|
Захист від пилу |
(Немає значення) Стандарт (SS) |
|
Країна походження |
Тайвань |
|
Торгова Марка |
HIWIN |
|

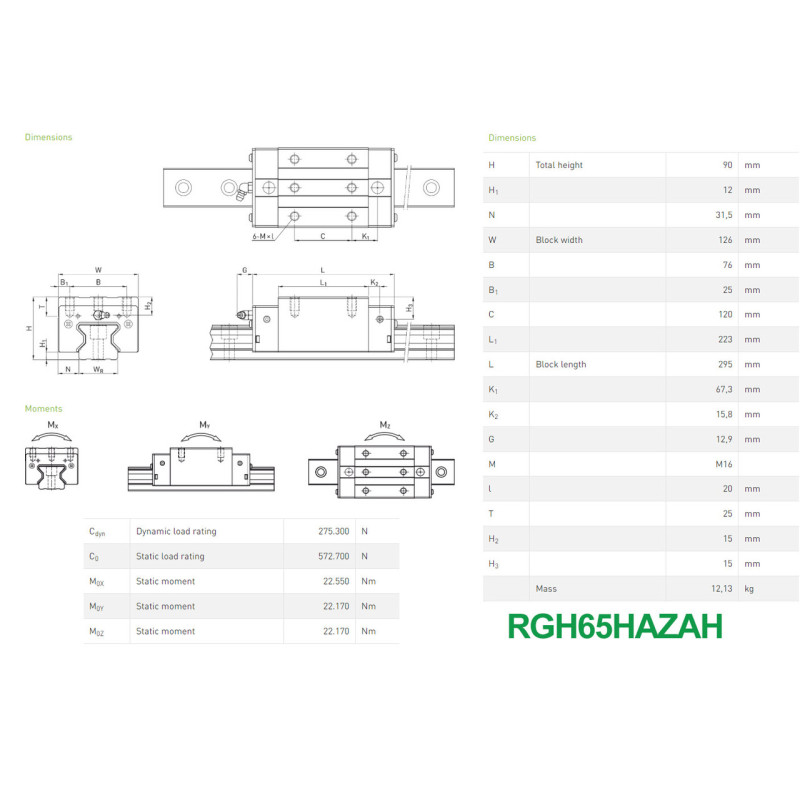

H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
l |
T |
H2 |
H3 |
|
|
Висота |
|
|
Ширина |
|
|
|
|
Довжина |
|
|
|
|
|
|
|
|
вага,кг |
|
90 |
12 |
31,5 |
126 |
76 |
25 |
100 |
223 |
295 |
67,3 |
15,8 |
12,9 |
M16 |
20 |
25 |
15 |
15 |
12,13 |
*параметри вказані в мм
* Вага каретки в кг
|
Позначення |
Опис |
Величина |
Одиниці |
|
C_dyn |
Динамічна навантажувальна здатність |
275.300 |
Н |
|
C0 |
Статична навантажувальна здатність |
572.700 |
Н |
|
Mox |
Статичний момент |
22.550 |
Нм |
|
Moy |
Статичний момент |
22.170 |
Нм |
|
Moz |
Статичний момент |
22.170 |
Нм |
|
Ідентифікатор |
Попереднє навантаження |
Застосування |
|
ZA |
Середнє попереднє навантаження 0.07 - 0.09 Cdyn |
Потрібна висока точність |
На малюнку показано залежність між жорсткістю, опором тертю і номінальним терміном служби. Для моделей меншого розміру не рекомендується використовувати попередній натяг вище ZA, щоб уникнути зниження терміну служби, пов'язаного з попереднім натягом
Блок лінійних напрямних RGH65HAZAH є прикладом прагнення компанії HIWIN до досконалості в галузі технологій лінійного переміщення. Це ідеальний вибір для тих, хто шукає поєднання міцності, точності та довговічності у своїх системах лінійного переміщення.
- Ідеальне поєднання: Блок RGH65HAZAH призначений для інтеграції з рейковими напрямними HIWIN серії RGR, забезпечуючи повне й ефективне рішення для лінійного переміщення.
- - Універсальні варіанти рейок: Сумісні рейки, як-от RGR65R4000H і RGR65T4000H, забезпечують гнучкість для задоволення різних потреб додатків.
| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Висота Каретки (H) | 90 |
| Динамічне навантаження (Н) | 275300 |
| Довжина каретки (L) | 295 |
| Натяг каретки | ZA (середній попередній натяг) |
| Розмір каретки | 65 |
| Серія Каретки | RG |
| Статичне навантаження (Н) | 572700 |
| Тип кріплення каретки | A (верхнє) |
| Ширина каретки (W) | 126 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | H (Супер важке навантаження) |
| Тип каретки | H (Прямокутна) |
| Клас точності | H |
