Рейкова напрямна K.D HGR15R1000H-SS з нержавіючої сталі 440C, 1000 мм, клас точності H

Рейкова напрямна K.D HGR15R1000H-SS з нержавіючої сталі 440C, 1000 мм, клас точності H

Ціна з ПДВ за 1 метр

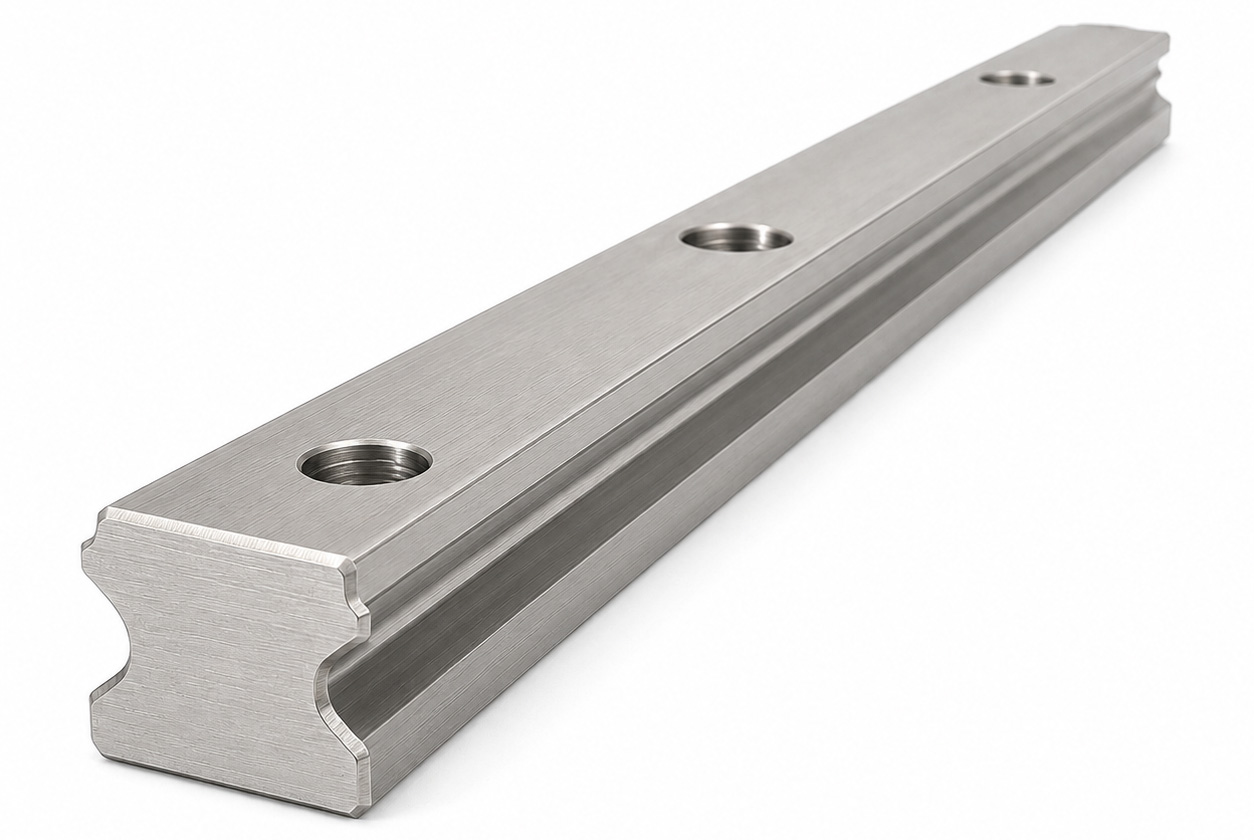

K.D HGR15R1000H-SS — профільна рейкова лінійна напрямна серії HGR15 довжиною 1000 мм, класу точності H, виготовлена з високовуглецевої мартенситної нержавіючої сталі 440C (Stainless Steel 440C).

На відміну від стандартних сталевих рейок із додатковим антикорозійним покриттям, у виконанні SS (Stainless Steel) сама рейка виготовлена з нержавіючої сталі 440C по всьому перерізу-високовуглецева мартенситна нержавіюча сталь з високим вмістом хрому

Це означає, що корозійна стійкість забезпечується не лише тонким зовнішнім шаром покриття, а властивостями самого матеріалу рейки.

Твердість напрямної K.D у виконанні 440C становить 55–58 HRC, що дозволяє поєднати високу твердість робочих доріжок, зносостійкість та підвищену стійкість до корозії.

Максимальна довжина рейкової напрямної HGR15 у виконанні Stainless Steel 440C — 4000 мм.

Основні характеристики HGR15R1000H-SS

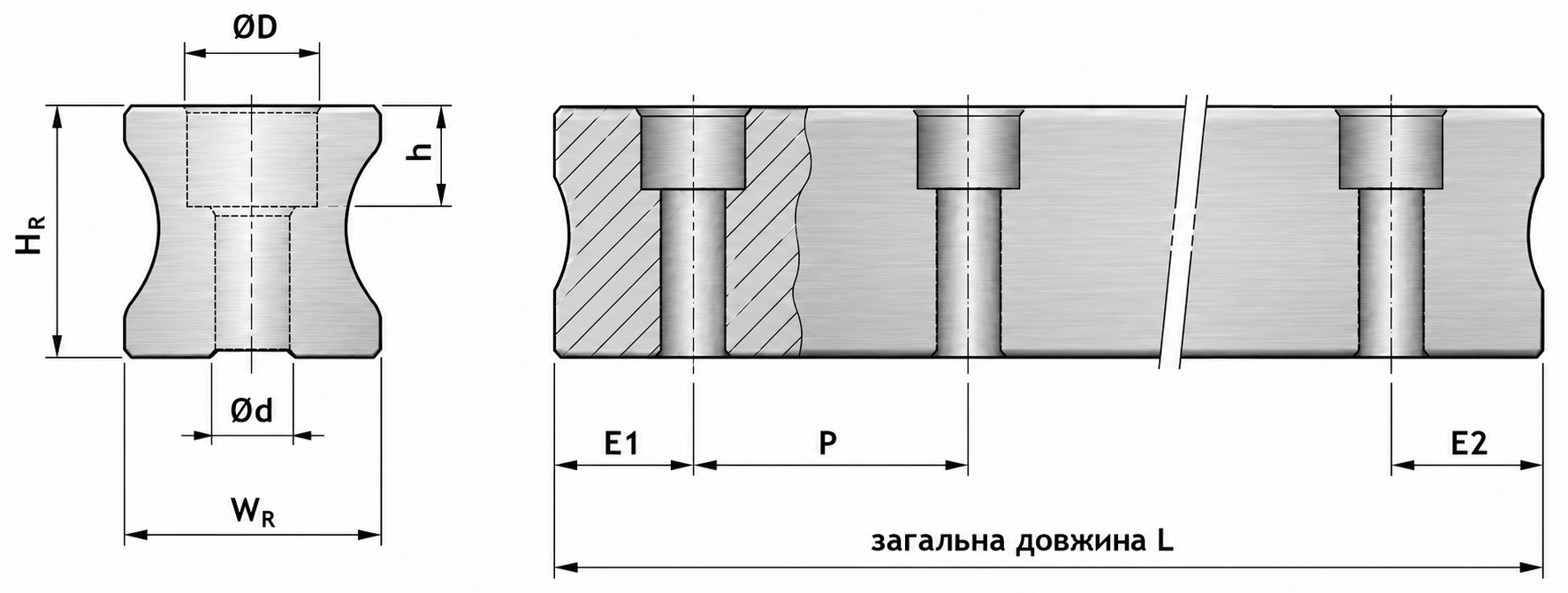

Розміри рейкової напрямної HGR15

Нержавіюча сталь 440C

440C — спеціальна високовуглецева мартенситна нержавіюча сталь, що поєднує три важливі для лінійних напрямних властивості:

високу твердість + зносостійкість + корозійну стійкість.

Саме тому сталь 440C застосовується для деталей, що працюють під високими контактними навантаженнями, зокрема для елементів підшипників.

Для рейкової напрямної це особливо важливо, оскільки кульки каретки переміщуються безпосередньо по прецизійних робочих доріжках рейки.

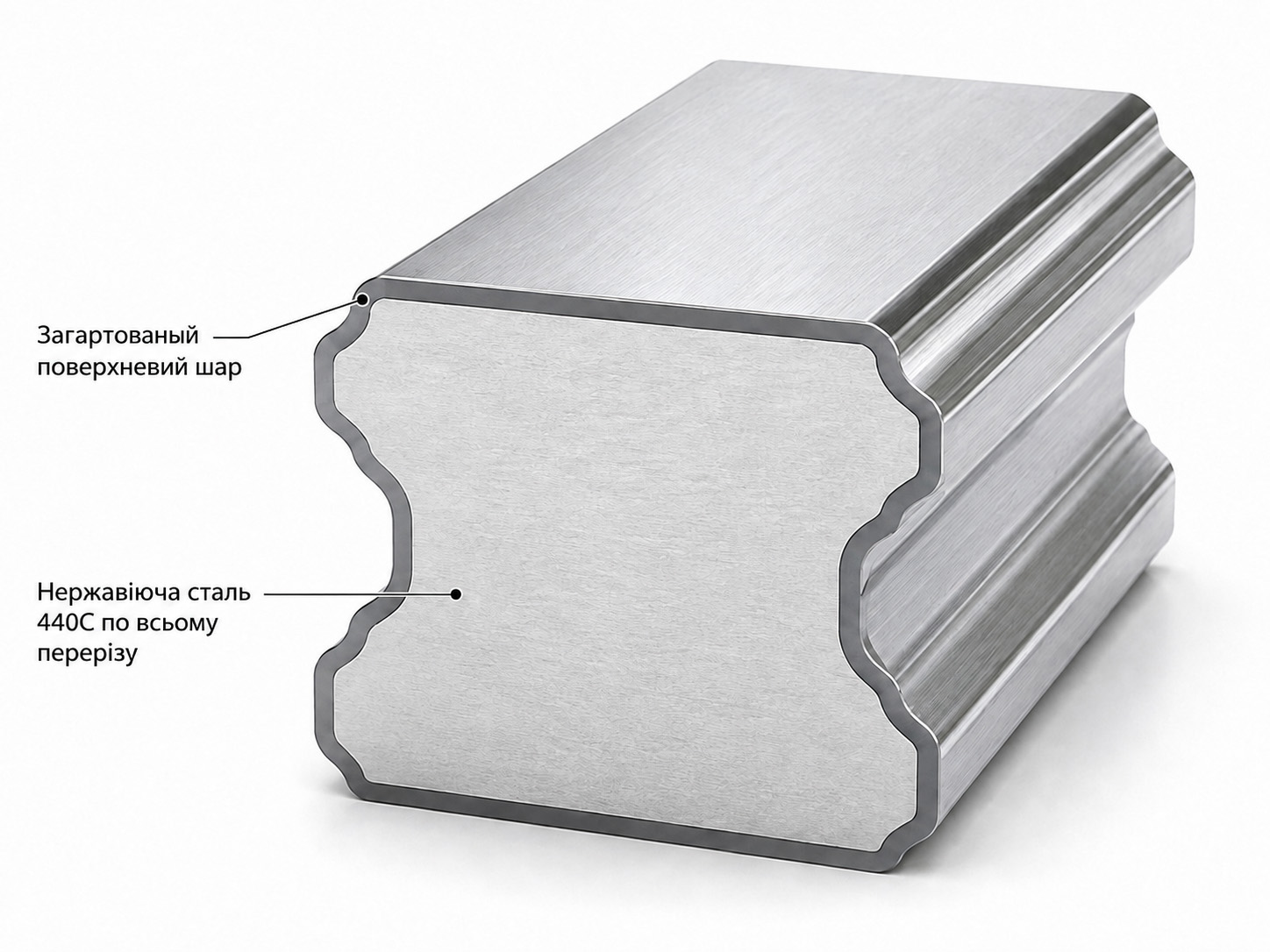

Конструкція рейки HGR15R1000H-SS

Основний матеріал по всьому перерізу напрямної — високовуглецева мартенситна нержавіюча сталь з високим вмістом хрому марки 440C.

Робоча поверхня проходить термічне зміцнення, завдяки чому формується загартований поверхневий шар.

Умовно конструкцію можна представити так:

загартований поверхневий шар → нержавіюча сталь 440C по всьому перерізу рейки.

Головна перевага Stainless Steel 440C

Основна відмінність виконання SS — корозійностійким є сам матеріал рейки.

Якщо на рейці з поверхневим покриттям виникає глибоке механічне пошкодження, воно може відкрити звичайну сталеву основу.

У рейки з 440C навіть під поверхнею знаходиться:

та сама нержавіюча сталь 440C.

Тому антикорозійні властивості не залежать виключно від збереження тонкого зовнішнього покриття.

Переваги HGR15 Stainless Steel 440C

• рейка виготовлена з високовуглеродна мартенситної нержавіючої стали з високим вмістом хрому 440C по всьому перерізу;
• підвищена стійкість до корозії та впливу вологи;
• твердість 55–58 HRC;
• висока зносостійкість;
• придатність матеріалу для робочих доріжок кочення;
• відсутність окремого антикорозійного покриття;
• при подряпині під поверхнею залишається нержавіюча сталь 440C;
• стійкість до утворення корозії при підвищеній вологості та конденсаті;
• можливість використання в обладнанні зі складнішими умовами експлуатації;
• світлий металевий зовнішній вигляд нержавіючої сталі.

Міжнародні позначення сталі 440C

Одна й та сама сталь може зустрічатися під різними позначеннями.

Хімічний склад 440C

Основна особливість 440C — поєднання дуже високого для нержавіючої сталі вмісту вуглецю та великої кількості хрому.

Типовий нормативний діапазон виглядає так:

Порівняння стандартної HGR15 та HGR15 Stainless Steel 440C

При цьому виконання 440C не слід розглядати як «твердішу» версію стандартної рейки. Її головна перевага — поєднання високої твердості з корозійною стійкістю самого матеріалу.

Сумісність

Рейкова напрямна HGR15R1000H-SS має використовуватися з каретками K.D відповідного типорозміру 15 блочними або фланцевими.

Для правильної роботи лінійної системи рекомендується використовувати комплект:

рейка K.D + каретка K.D одного типорозміру.

Це забезпечує правильне спряження робочих доріжок рейки та каретки і відповідність геометрії лінійної системи.

Важливо: якщо разом із нержавіючою рейкою 440C використовується стандартна сталева каретка, сама лінійна система не стає повністю нержавіючою. Корозійна стійкість каретки залежить від матеріалу та виконання її компонентів.

Порізка під необхідний розмір

Рейкову напрямну HGR15R1000H-SS можна замовити повною довжиною або з порізкою під необхідний розмір.

Виконуємо порізку рейкових напрямних під розмір замовника або за наданим кресленням.

Максимальна довжина виконання HGR15 із нержавіючої сталі 440C — 4000 мм.

Де застосовується HGR15R1000H-SS

Нержавіючі рейкові напрямні 440C доцільно використовувати там, де звичайна сталева рейка може піддаватися впливу вологи, конденсату або підвищеному ризику корозії.

Основні сфери застосування:

• промислова автоматизація;
• верстати та спеціальне технологічне обладнання;
• пакувальні машини;
• обладнання для вологих виробничих приміщень;
• виробничі лінії з регулярним очищенням навколишніх вузлів;
• лабораторне та вимірювальне обладнання;
• фармацевтичне обладнання;
• окремі види обладнання харчової промисловості;
• електронна промисловість;
• обладнання, що тривалий час знаходиться в умовах підвищеної вологості або простою.

Для прямого контакту з харчовими продуктами, медичного або фармацевтичного застосування необхідно окремо перевіряти нормативні вимоги до всієї конструкції обладнання.
