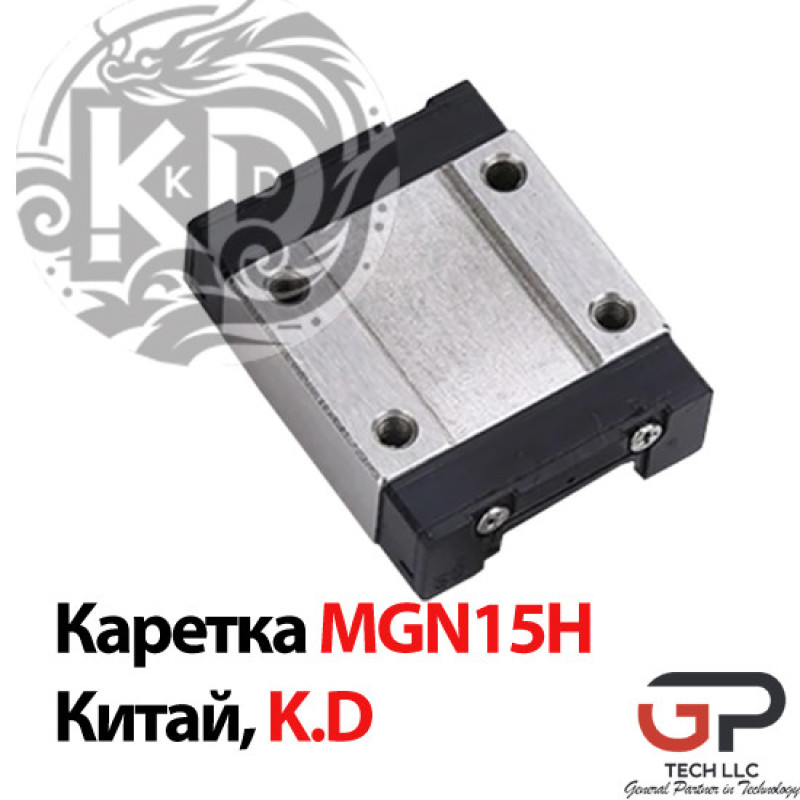

Мініатюрний блок -каретка Серії MGN15H від компанії K.D для направляючих MGNR15, Ціна без ПДВ

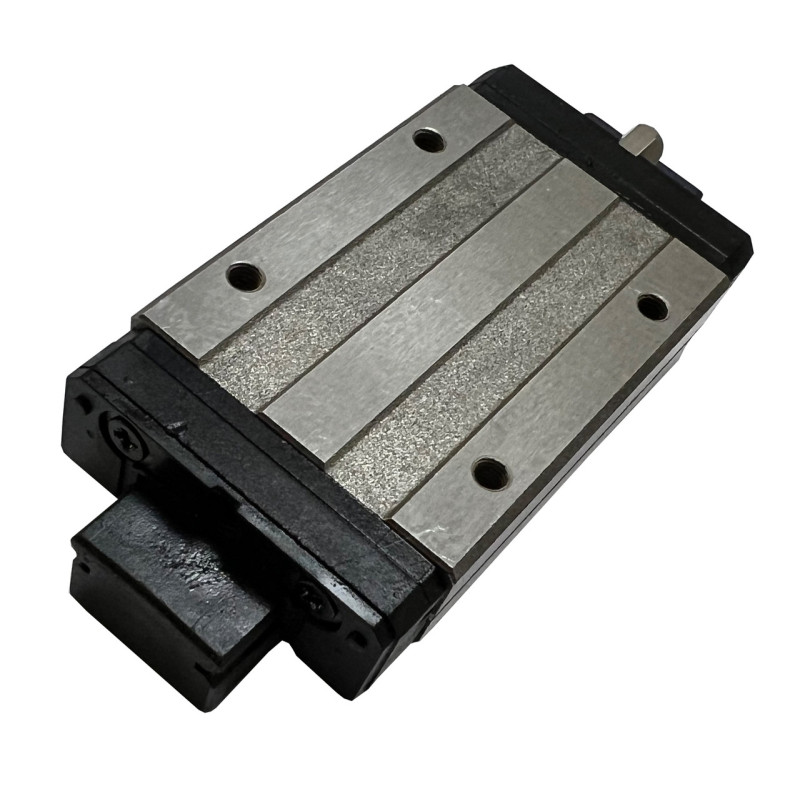

Компанія K.D пропонує високоякісні мініатюрні блоки, каретки серії MGN15H для направляючих серії MGNR15. Ця модель забезпечує точне переміщення і низький коефіцієнт тертя, що робить її ідеальною для використання в компактних і високошвидкісних системах. Мініатюрні каретки MGN15H відзначаються високою жорсткістю і здатністю витримувати значні навантаження при невеликих розмірах.

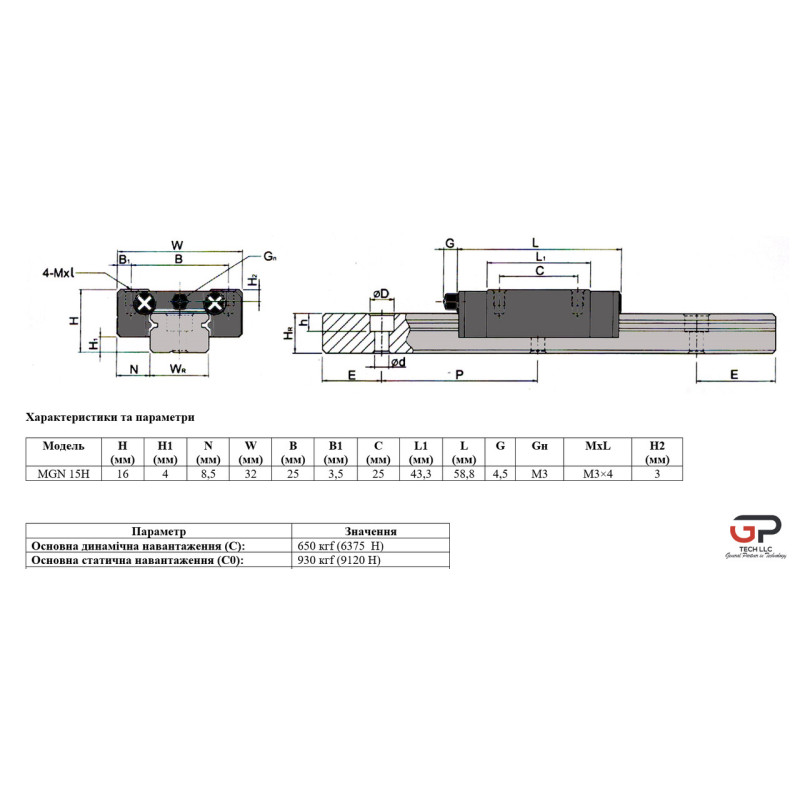

Характеристики та параметри
|
Модель |
H (мм) |
H1 (мм) |
N (мм) |
W (мм) |
B (мм) |
B1 (мм) |
C (мм) |
L1 (мм) |
L (мм) |
G |
Gн |
MxL |
H2 (мм) |
|
MGN 15H |
16 |
4 |
8,5 |
32 |
25 |
3,5 |
25 |
43,3 |
58,5 |
4,5 |
М3 |
M3×4 |
3 |
|
Параметр |
Значення |
|
Основна динамічна навантаження (C): |
650 кгf (6375 Н) |
|
Основна статична навантаження (C0): |
930 кгf (9120 Н) |
|
Вага каретки: |
95 г |
|
Кріпильні гвинти: |
M3×4 |
Придатні направляючі
|
Модель |
Ширина направляючої (Wр) |
Висота направляючої (Hр) |
Діаметр отвору (D) |
Відстань між отворами (h) |
Діаметр отвору (d) |
Відстань між кріпильними отворами (P) |
Довжина кріпильного гвинта (E) |
Кріпильні гвинти |
Вага направляючої (кг/м) |
|
MGNR 15H |
15мм |
10 мм |
6 мм |
4.5 мм |
3,5 мм |
40 мм |
15 мм |
M3×10 |
1,06 |
Призначення та застосування
Мініатюрні каретки серії MGN15H широко використовуються в таких галузях:
- Автоматизація і робототехніка: Застосовуються в системах, де потрібна висока точність і надійність переміщення.
- Медичне обладнання: Використовуються в медичних приладах для забезпечення точного переміщення компонентів.
- Прецизійні інструменти: Забезпечують високоточне переміщення в інструментах для точного механічного оброблення.
- Оптичні прилади: Застосовуються в оптичних системах для забезпечення точного позиціонування оптичних елементів.
- Електронне обладнання: Використовуються в різних електронних пристроях для забезпечення плавного і точного переміщення.
- Обладнання для вимірювань і контролю: Застосовуються в приладах для точного вимірювання і контролю параметрів.
Замовлення та додаткова інформація
Для отримання додаткової інформації та замовлення мініатюрних блоків для направляючих MGN15H від компанії K.D, будь ласка, зв'яжіться з нашими менеджерами або відвідайте наш веб-сайт. Ми завжди готові надати консультацію та допомогу у виборі оптимального рішення для вашого обладнання.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Висота Каретки (H) | 16 |
| Динамічне навантаження (Н) | 6375 |
| Довжина каретки (L) | 58.8 |
| Розмір каретки | 15 |
| Серія Каретки | MGN |
| Статичне навантаження (Н) | 9120 |
| Ширина каретки (W) | 32 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Клас точності | H |
