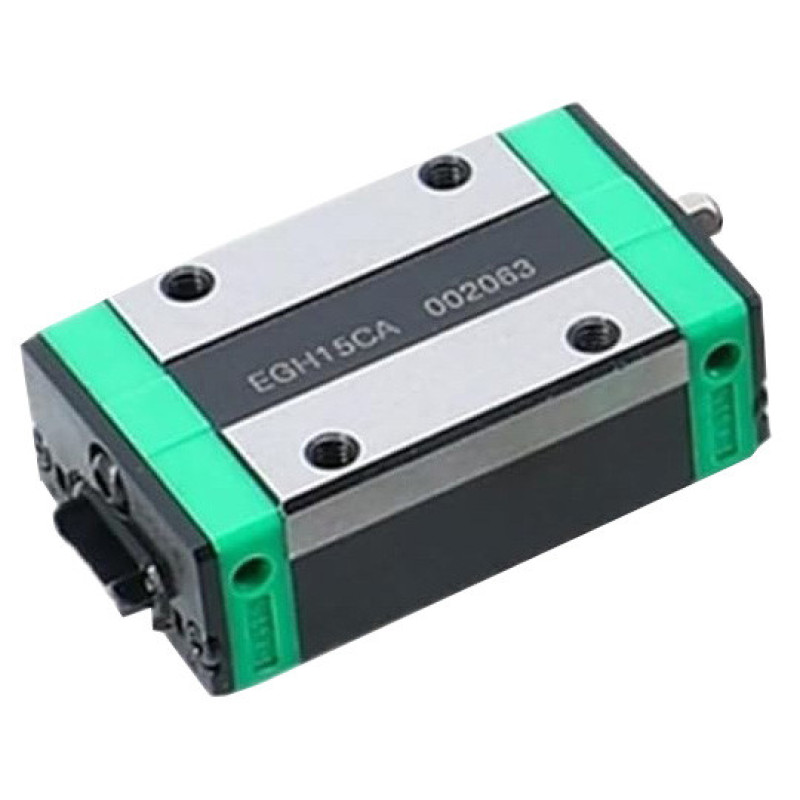

Каретка EGHKD15CAZ0H для низькопрофільних напрямних EGR15, виробник K.D
422 грн
- Виробник: K.D
- Модель: EGH15CAZ0H_K
- Наявність:В наявності
Каретка EGHKD15CAZ0H для напрямних EGR15
Ціна без ПДВ
Оплата для юридичних осіб з ПДВ можлива. Для отримання рахунку зверніться до відділу продажів.
Виробник: K.D (Китай)
Каретка EGHKD15CAZ0H — це кульковий лінійний блок 15-го розміру стандартної (подовженої) версії CA, призначений для роботи з низькопрофільними напрямними серії EGR15KD.
Модель поєднує підвищену жорсткість, стабільну геометрію та промисловий ресурс. Підходить для верстатів і автоматизованих систем із середніми та підвищеними навантаженнями.
Z0 — мінімальний попередній натяг
H — високий клас точності
Розшифровка маркування
- EGHKD — серія кареток K.D для напрямних EGR
- 15 — розмір під рейку шириною 15 мм
- CA — стандартна (подовжена) версія
- Z0 — мінімальний попередній натяг
- H — високий клас точності
Сумісна тільки з напрямними серії EGR15KD.
З рейками серії HGR конструктивно не сумісна.
Габаритні розміри EGHKD15CAZ0H
|
Параметр |
Значення |
|
H |
24 мм |
|
H1 |
4.5 мм |
|
N |
9.5 мм |
|
W |
34 мм |
|
B |
26 мм |
|
B1 |
4 мм |
|
C |
26 мм |
|
L1 |
39.8 мм |
|
L |
56.8 мм |
|
K1 |
10.15 мм |
|
G |
5.7 мм |
|
Різьба кріплення |
M4×6 |
|
T2 |
6 мм |
|
H2 |
5.5 мм |
|
H3 |
6 мм |
Збільшена довжина корпусу забезпечує кращу стійкість до перекосів і моментних навантажень.
Навантажувальні характеристики
|
Параметр |
Значення |
|
C — динамічна вантажопідйомність |
7.83 kN |
|
C0 — статична вантажопідйомність |
16.19 kN |
|
MR — допустимий статичний момент |
0.13 kN·m |
|
MP — допустимий статичний момент |
0.10 kN·m |
|
MY — допустимий статичний момент |
0.10 kN·m |
Що це означає
Динамічне навантаження 7.83 kN
Каретка розрахована на стабільну роботу при підвищених робочих навантаженнях і тривалих циклах переміщення.
Статичне навантаження 16.19 kN
Дозволяє витримувати значні короткочасні та ударні навантаження без пошкодження доріжок кочення.
Підвищені моментні характеристики (MR, MP, MY)
Забезпечують:
- стійкість до перекосів
- стабільність при навантаженні на виліт
- точність при роботі з важким порталом
Конструктивні особливості
- 4 ряди кульок
- чотириточковий контакт
- рівномірний розподіл навантаження
- загартовані доріжки кочення
- клас точності H
- мінімальний попередній натяг Z0
Кулькова система забезпечує плавний хід без ривків та стабільну геометрію переміщення навіть при динамічній роботі.
Переваги версії CA
Порівняно з укороченою версією SA:
- вища вантажопідйомність
- більша жорсткість
- краща стійкість до моментних навантажень
- більший запас міцності
Якщо потрібна максимальна компактність — обирають SA.
Якщо важлива надійність і запас по навантаженню — версія CA є більш універсальним рішенням.
Сфера застосування
Каретка EGHKD15CAZ0H використовується в:
- ЧПК верстатах
- фрезерних порталах
- лазерних і плазмових верстатах
- автоматизованих виробничих лініях
- складальному обладнанні
- вимірювальних системах
Оптимальна для осей X/Y та робочих столів із середнім і підвищеним навантаженням.
Чому варто обрати K.D
- промислове загартування доріжок
- оптимальне співвідношення ціна / ресурс
Це раціональне рішення для виробників обладнання, яким важлива надійність, стабільність і контроль собівартості.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Висота Каретки (H) | 24 |
| Довжина каретки (L) | 56.8 |
| Натяг каретки | Z0 (легкий попередній натяг) |
| Розмір каретки | 15 |
| Серія Каретки | EG |
| Тип кріплення каретки | A (верхнє) |
| Ширина каретки (W) | 34 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | H (Прямокутна) |
| Клас точності | H |
