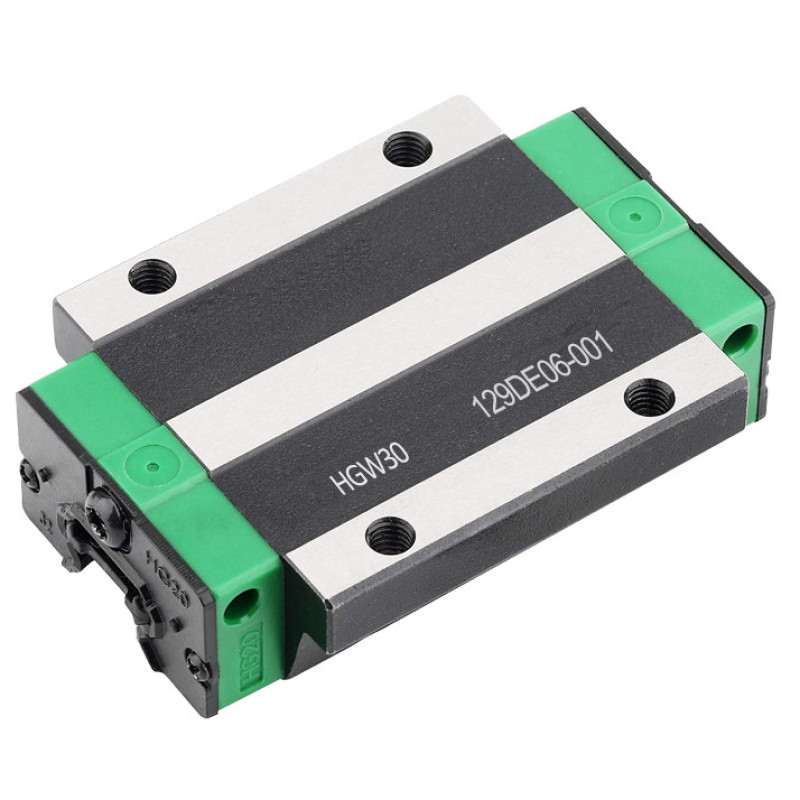

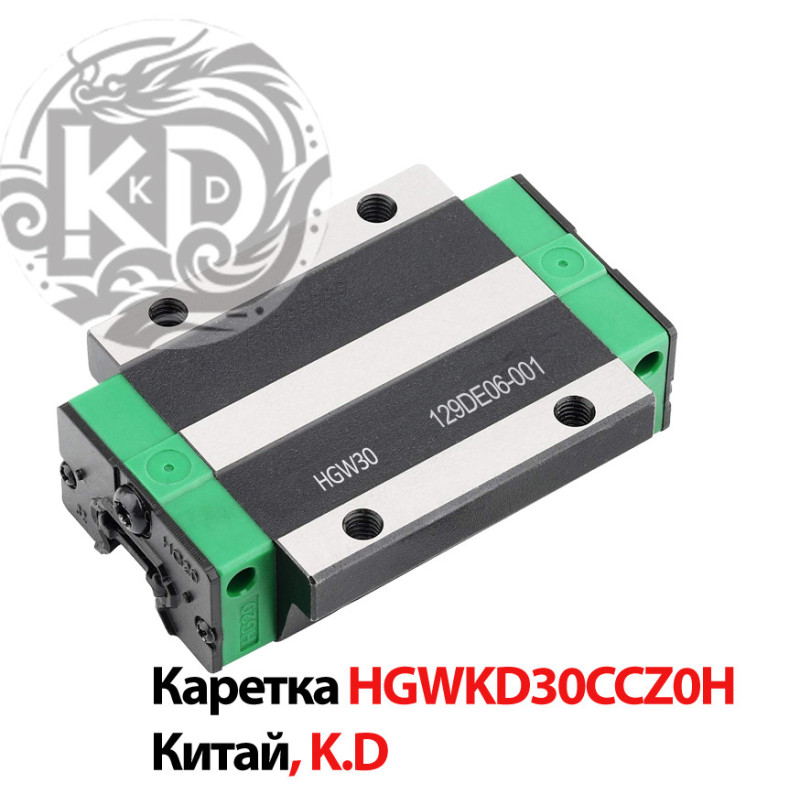

Каретка лінійна HGWKD30CCZ0H для напрямної HGR30, виробник K.D
789 грн
- Виробник: K.D
- Модель: HGW30CCZ0H_K
- Наявність:В наявності
Каретка лінійна фланцева HGW30CCZ0H для напрямної HGR30, тип HGW30, виробник K.D
Ціна вказана без ПДВ.
Оплата для юридичних осіб з ПДВ також можлива — для отримання рахунку зверніться до відділу продажу.
Каретки постачаються окремо або в комплекті з напрямними HGRKD30R.
Технічні характеристики каретки HGW30CCZ0H
|
Параметр |
Значення |
Одиниці |
|
Висота каретки (H) |
42 |
мм |
|
Загальна ширина (W) |
90 |
мм |
|
Відстань між монтажними отворами (B) |
72 |
мм |
|
Відстань від торця до першого отвору (L₁) |
57,5 |
мм |
|
Загальна довжина (L) |
97,4 |
мм |
|
Висота від основи до центру отвору (h) |
13 |
мм |
|
Глибина монтажного отвору (T₂) |
10 |
мм |
|
Розмір гвинта |
M8×10 |
— |
|
Вага однієї каретки |
≈ 0,85 |
кг |
Навантажувальні характеристики
|
Параметр |
Значення |
Одиниці |
|
Динамічна навантажувальна здатність (C) |
39,2 |
кН |
|
Статична навантажувальна здатність (Co) |
69,6 |
кН |
|
Статичний момент навколо осі R (MR) |
1,23 |
кН·м |
|
Статичний момент навколо осі P (MP) |
0,98 |
кН·м |
|
Статичний момент навколо осі Y (MY) |
0,98 |
кН·м |
Примітка:
1 кН = 1000 Н ≈ 102 кг.
Наприклад: 39,2 × 1000 Н / 9,81 ≈ 4000 кг динамічного навантаження.
Розшифровка коду HGW30CCZ0H
|
Елемент |
Опис |
|
HGW |
Тип каретки — фланцева (верхнє або нижнє кріплення) |
|
30 |
Розмір під напрямну HGR30 |
|
CC |
Високе навантаження, кріплення зверху або знизу |
|
Z0 |
Легке попереднє навантаження (0–3 мкм) |
|
H |
Клас точності — високий |
|
KD |
Виробник — K.D (Китай) |
Опис і особливості каретки HGW30CCZ0H
Каретка HGW30CCZ0H — це фланцева лінійна каретка з подовженим корпусом, призначена для напрямної HGR30.
Вона забезпечує високу вантажопідйомність, точність позиціювання та жорсткість конструкції, що особливо важливо для верстатів ЧПК та автоматизованих систем.
Основні переваги:
- Стабільність: фланцева база гарантує надійну фіксацію на напрямній;
- Точність: високий клас H забезпечує плавний рух без люфту;
- Міцність: корпус і доріжки кочення виготовлені з термообробленої сталі;
- Захист: двосторонні ущільнення й мастильні отвори для регулярного обслуговування;
- Монтаж: універсальне кріплення зверху або знизу, стандартні отвори M8×10;
- Сумісність: повна відповідність напрямним серії HGRKD30R.
Сумісність
Каретка HGW30CCZ0H використовується з напрямними серії HGRKD30R (тип HGR30).
Може комбінуватись із блочними каретками HGH30CAZ0H у спільних системах для симетричного навантаження або парного монтажу.
Застосування
- Верстати з ЧПК: фрезерні, токарні, свердлильні, гравірувальні
- Лазерні, плазмові та гідрорізальні системи
- Роботизовані маніпулятори, портальні осі
- Метало- та деревообробне обладнання
- Вимірювальні системи, портали та промислові столи
- Позиціонуючі вузли в автоматизованих лініях
Інформація для замовлення
|
Параметр |
Значення |
|
Модель |
HGW30CCZ0H |
|
Серія |
HGWCCKD30 |
|
Тип |
Фланцева каретка |
|
Клас точності |
H (високий) |
|
Попереднє навантаження |
Z0 (легке) |
|
Виробник |
K.D (Китай) |
|
Напрямна |
HGRKD30R |
|
Гарантія |
12 місяців від ТОВ «ГП-ТЕХ» |
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Висота Каретки (H) | 42 |
| Динамічне навантаження (Н) | 39200 |
| Довжина каретки (L) | 97.4 |
| Натяг каретки | Z0 (легкий попередній натяг) |
| Розмір каретки | 30 |
| Серія Каретки | HG |
| Статичне навантаження (Н) | 69600 |
| Тип кріплення каретки | C (Зверху або знизу) |
| Ширина каретки (W) | 90 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | W (Фланцева) |
| Клас точності | H |
