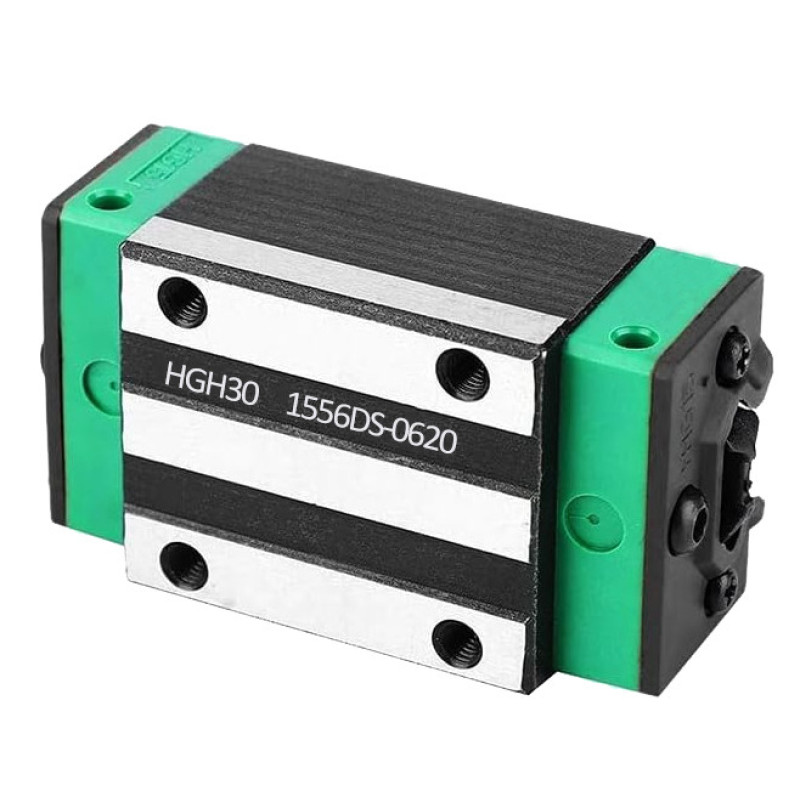

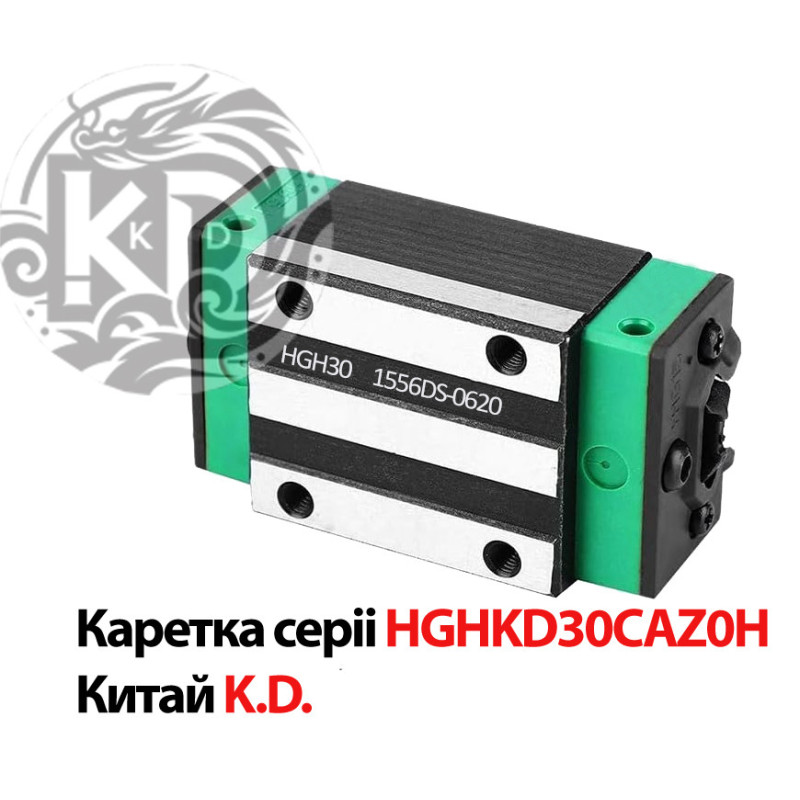

Каретка лінійна HGHKD30CAZ0H для напрямної HGR30, виробник K.D
722 грн
- Виробник: K.D
- Модель: HGH30CAZ0H_K
- Наявність:В наявності
Каретка лінійна HGH30CAZ0H для напрямної HGR30, тип HGH30, виробник K.D
Ціна вказана без ПДВ.
Оплата для юридичних осіб з ПДВ також можлива — для отримання рахунку зверніться до відділу продажу.
Каретки постачаються окремо або в комплекті з напрямними HGRKD30R.
Технічні характеристики каретки HGHKD30CAZ0H
|
Параметр |
Значення |
Одиниці |
|
Висота каретки (H) |
45 |
мм |
|
Ширина (W) |
60 |
мм |
|
Відстань між отворами по центру (B) |
47,5 |
мм |
|
Висота від основи до нижнього торця отвору (h) |
13 |
мм |
|
Загальна довжина (L) |
97,4 |
мм |
|
Відстань від торця до першого отвору (L₁) |
63 |
мм |
|
Ширина основи (N) |
16 |
мм |
|
Глибина монтажного отвору (T₂) |
9 |
мм |
|
Розмір гвинта |
M8×10 |
— |
Навантажувальні характеристики
|
Параметр |
Значення |
Одиниці |
|
Динамічна навантажувальна здатність (C) |
39,2 |
кН |
|
Статична навантажувальна здатність (Co) |
69,6 |
кН |
|
Статичний момент навколо осі R (MR) |
1,23 |
кН·м |
|
Статичний момент навколо осі P (MP) |
0,98 |
кН·м |
|
Статичний момент навколо осі Y (MY) |
0,98 |
кН·м |
Примітка:
1 кН = 1000 Н ≈ 102 кг.
Наприклад: 39,2 × 1000 Н / 9,81 ≈ 4000 кг динамічного навантаження.
Розшифровка коду HGH30CAZ0H
|
Елемент |
Опис |
|
HGH |
Тип каретки — блочна (верхнє кріплення) |
|
30 |
Розмір під напрямну HGR30 |
|
CA |
Високе навантаження, стандартна довжина корпусу |
|
Z0 |
Легке попереднє навантаження (0–3 мкм) |
|
H |
Клас точності — високий |
|
KD |
Виробник — K.D, Китай |
Опис і особливості каретки HGH30CAZ0H
Каретка HGHKD30CAZ0H — це прецизійний лінійний блок, який забезпечує плавне, стабільне та безлюфтове переміщення по напрямній HGR30.
Вона має високу жорсткість, точну геометрію і надійні ущільнення, що захищають шарикову систему від пилу та стружки.
🔸 Основні переваги:
- Точність і стабільність: квадратний корпус забезпечує жорсткість і рівномірний розподіл навантаження;
- Довговічність: поверхні напрямних доріжок загартовані та шліфовані;
- Захист: двосторонні ущільнення від забруднень, мастильний отвір під стандартний ніпель;
- Універсальність: підходить для горизонтального, вертикального та похилого монтажу;
- Простота встановлення: стандартні кріпильні отвори (M8×10) та зручний монтаж без юстування.
Сумісність
Каретка HGHKD30CAZ0H використовується з напрямними серії HGRKD30R (тип HGR30).
Може комбінуватись із фланцевими каретками HGW30 у системах, де потрібна підвищена жорсткість.
Застосування
- Верстати з ЧПК (фрезерні, гравірувальні, свердлильні, токарні)
- Лазерне та плазмове різання
- Металообробне та деревообробне обладнання
- Роботизовані системи, маніпулятори
- Пакувальні, автоматизовані та позиціонуючі лінії
- Вимірювальні системи та 3D-обладнання
Інформація для замовлення
|
Параметр |
Значення |
|
Модель |
HGH30CAZ0H |
|
Серія |
HGRKD30 |
|
Тип |
Блочна каретка |
|
Клас точності |
H високе навантаження |
|
Попереднє навантаження |
Z0 (легке) |
|
Виробник |
K.D (Китай) |
|
Напрямна |
HGRKD30R |
|
Гарантія |
12 місяців від ТОВ «ГП-ТЕХ» |
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Висота Каретки (H) | 45 |
| Динамічне навантаження (Н) | 39200 |
| Довжина каретки (L) | 97.4 |
| Натяг каретки | Z0 (легкий попередній натяг) |
| Розмір каретки | 30 |
| Серія Каретки | HG |
| Статичне навантаження (Н) | 69600 |
| Тип кріплення каретки | A (верхнє) |
| Ширина каретки (W) | 60 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | H (Прямокутна) |
| Клас точності | H |
