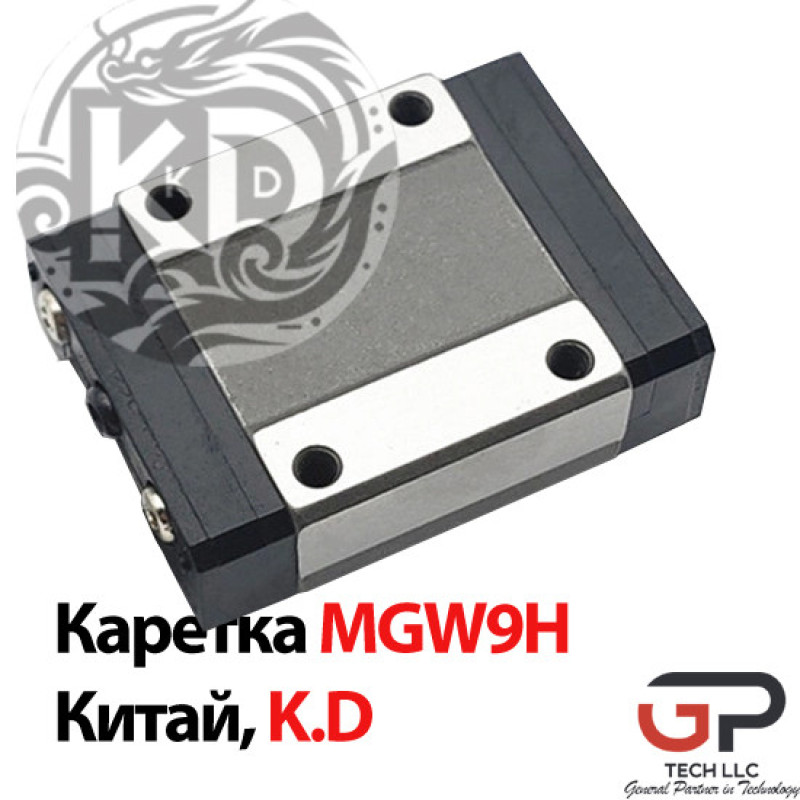

Каретка MGW9H фланцева для направляючих широкого типу MGWR9 від компанії K.D, ціна без ПДВ
Компанія K.D пропонує високоякісні каретки серії MGW9H для направляючих серії MGWR9. Ця модель забезпечує точне переміщення та низький коефіцієнт тертя, що робить її ідеальною для використання в компактних і високошвидкісних системах. Мініатюрні каретки MGW9H відрізняються високою жорсткістю та здатністю витримувати значні навантаження при невеликих розмірах.

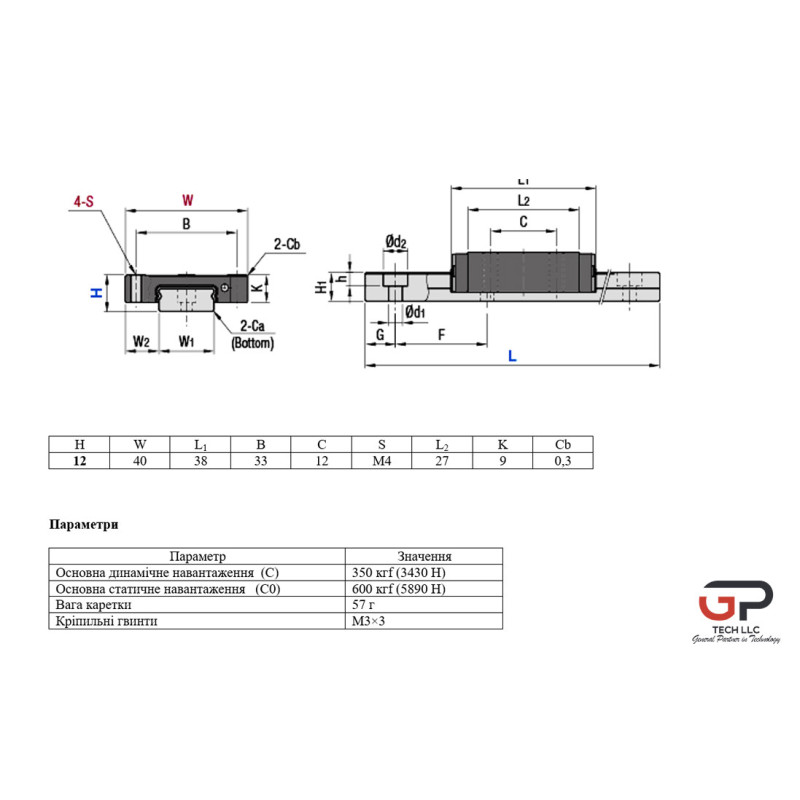

Характеристики та параметри
|
H |
W |
L1 |
B |
C |
S |
L2 |
K |
Cb |
|
12 |
30 |
50,7 |
23 |
24 |
М3*3 |
38,5 |
9,1 |
0,5 |
Параметри
|
Параметр |
Значення |
|
Основна динамічне навантаження (C) |
350 кгf (3430 Н) |
|
Основна статичне навантаження (C0) |
600 кгf (5890 Н) |
|
Вага каретки |
57 г |
|
Кріпильні гвинти |
M3×3 |
Підходящі направляючі MGWR9
|
H |
W1 |
W2 |
H1 |
Ca |
d1xd2xh |
F |
G |
|
12 |
18 |
6 |
7 |
0.3 |
3.5x6x4.5 |
30 |
10 |
Призначення та застосування
Мініатюрні каретки серії MGW9H широко використовуються в наступних областях:
- Автоматизація та робототехніка: Застосовуються в системах, де потрібна висока точність і надійність переміщення.
- Медичне обладнання: Використовуються в медичних приладах для забезпечення точного переміщення компонентів.
- Прецизійні інструменти: Забезпечують високоточне переміщення в інструментах для точної механічної обробки.
- Оптичні прилади: Використовуються в оптичних системах для забезпечення точного позиціонування оптичних елементів.
- Електронне обладнання: Застосовуються в різних електронних пристроях для забезпечення плавного і точного переміщення.
- Обладнання для вимірювань та контролю: Використовуються в приладах для точного вимірювання та контролю параметрів.
Замовлення та додаткова інформація
Для отримання додаткової інформації та замовлення мініатюрних кареток MGW9H від компанії K.D, будь ласка, зв'яжіться з нашими менеджерами або відвідайте наш веб-сайт. Ми завжди готові надати консультацію та допомогу у виборі оптимального рішення для вашого обладнання.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Висота Каретки (H) | 9.1 |
| Динамічне навантаження (Н) | 3430 |
| Довжина каретки (L) | 50.7 |
| Розмір каретки | 9 |
| Серія Каретки | MGW |
| Статичне навантаження (Н) | 5890 |
| Ширина каретки (W) | 30 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Клас точності | H |
