Каретка HIWIN, MGN9HZFHM, Ціна з ПДВ
1658 грн
- Виробник: Hiwin
- Модель: MGN9HZFHM
- Наявність:В наявності

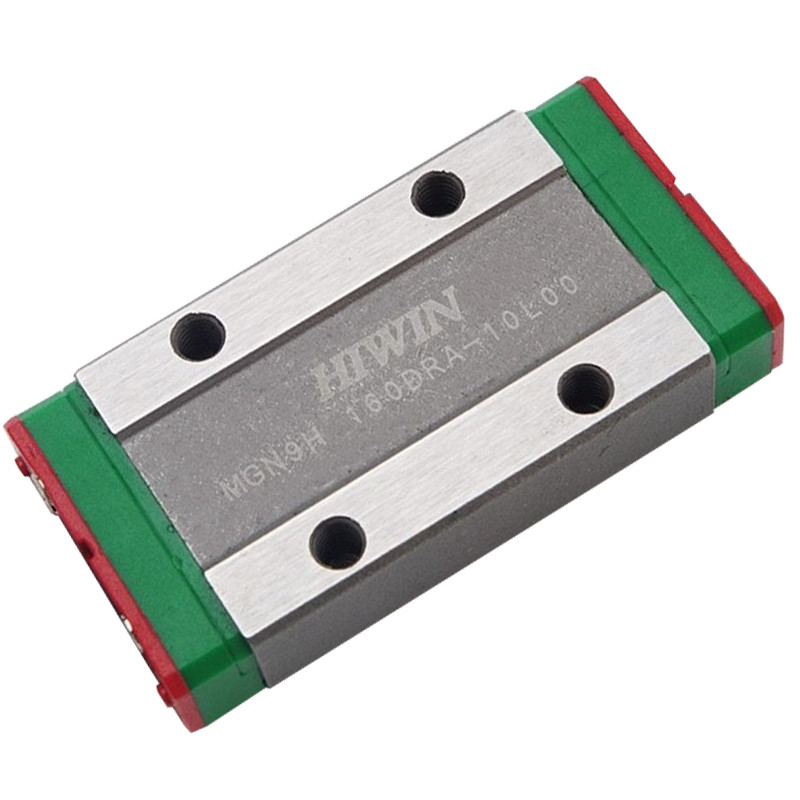

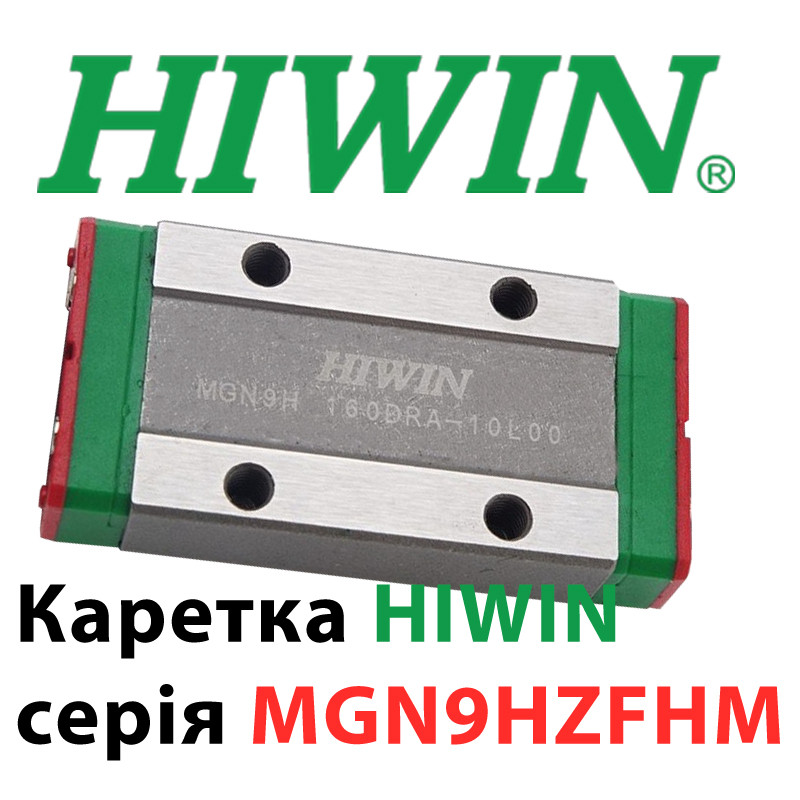

Каретка лінійного переміщення HIWIN MGN9HZFHM
— мініатюрність, стабільність і точність в одному рішенні
Ціна з ПДВ
HIWIN MGN09HZFHM — це мініатюрна каретка подовженого типу, призначена для направляючих серії MGNR9. Ідеально підходить для високоточних осей у системах автоматизації, ЧПК-обладнанні, 3D-принтерах та інших рішеннях, де критичними є плавність ходу, компактність і повторюваність позиціонування.
Каретка має подовжене виконання (позначення "H"), клас точності "H" (High) і преднатяг ZF, що означає спеціально задане попереднє зусилля для підвищеної жорсткості та зменшення люфту у парі з напрямною.
Розшифровка позначення MGN09HZFHM
|
Елемент |
Значення |
|
MGN |
Мініатюрна серія HIWIN |
|
09 |
Розмір каретки під ширину напрямної — 9 мм |
|
H |
Подовжене виконання каретки (Long block) |
|
ZF |
Тип преднатягу ZF — фіксований зворотний зазор |
|
H |
Клас точності — H (високий) |
Габаритні розміри HIWIN MGN9HZFHM
|
Параметр |
Значення |
Опис |
|
H |
10 мм |
Загальна висота блоку |
|
W |
20 мм |
Загальна ширина каретки |
|
L |
39,9 мм |
Загальна довжина каретки |
|
H₁ |
2 мм |
Висота від монтажної поверхні |
|
H₂ |
1,8 мм |
Відстань від центра отвору до бази |
|
N |
5,5 мм |
Від краю до центра отвору |
|
B |
15 мм |
Міжосьова відстань різьбових отворів |
|
B₁ |
2,5 мм |
Від центра до краю |
|
C |
16 мм |
Відстань між монтажними точками |
|
L₁ |
29,9 мм |
Довжина монтажної зони під гвинти |
|
Gₙ |
Ø1,4 мм |
Канал змащення |
|
M |
M3 |
Різьба під кріпильний гвинт |
|
l |
3 мм |
Глибина різьби |
|
Маса |
0,03 кг |
Вага каретки |
Нагрузочні характеристики
|
Параметр |
Значення |
Одиниця |
|
Динамічне навантаження (C) |
2550 |
Н |
|
Статичне навантаження (C₀) |
4020 |
Н |
|
Момент Mx |
19,6 |
Нм |
|
Момент My |
18,6 |
Нм |
|
Момент Mz |
18,6 |
Нм |
Типи преднатягу кареток HIWIN
|
Позначення |
Характер преднатягу |
Зазор / Преднатяг |
Клас точності |
|
ZF |
Легкий зворотний зазор (backlash) |
4 – 10 мкм |
C, H |
|
Z0 |
Дуже легкий преднатяг, практично без люфту |
0 – 3 мкм |
C – P |
|
Z1 |
Легкий преднатяг |
0 – 0.02 C |
C – P |
Що таке преднатяг ZF і де його застосовують
ZF (Zero Fit або Zero Friction) — це тип преднатягу, при якому допускається невеликий обернений люфт у межах 4–10 мкм, щоб забезпечити максимально плавний хід каретки при мінімальному опорі.
Особливості ZF:
- Орієнтований на максимально легке переміщення;
- Дозволений зворотній люфт, який не шкодить точності в динаміці;
- Забезпечує стабільну роботу навіть при низькому зусиллі переміщення;
- Ідеальний для систем, де не критичне мікрозміщення при зміні напрямку, але важлива висока швидкість і чутливість.
Переваги ZF:
- Мінімальне зусилля для початку руху (низький breakaway force);
- Оптимальний варіант для легких осей і крокових приводів;
- Збільшує ресурс рельсів за рахунок зменшеного контактного тиску;
- Підходить для систем з постійним напрямком навантаження.
Рекомендоване застосування кареток HIWIN MGN9HZFHM з преднатягом ZF
Ми рекомендуємо використовувати такі каретки у випадках, коли критично важлива плавність ходу та мінімальне зусилля переміщення.
|
Галузь |
Застосування |
|
3D-принтери (осі X/Y) |
Висока швидкість та легкий рух без ривків |
|
Лазерне гравіювання/різка |
Плавне переміщення з високою точністю |
|
Робототехніка |
Маніпулятори з мікропереміщеннями |
|
Медичне обладнання |
Мікроподачі без зусилля |
|
Автоматизована подача |
Подача плат, стрічок, заготовок |
|
Оптичні системи |
Легка платформа з низькою інерцією |
Чому обирають ZF для таких систем:
- Мінімальне зусилля на старті (низький breakaway force)
- Низьке навантаження на крокові та серводвигуни
- Довговічність направляючих за рахунок зниженого тертя
- Оптимальний вибір для високошвидкісних і легких осей
Сумісність

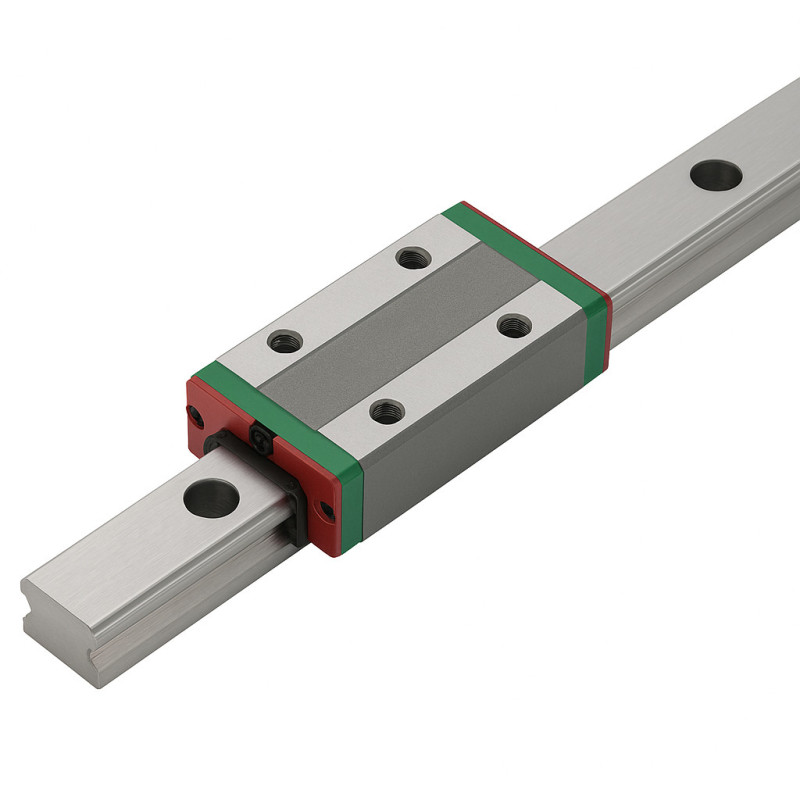

Каретка MGN9HZFHM сумісна з напрямними MGNR9.
ТОВ "ГП-ТЕХ" виконує точну порізку напрямних до 1 мм, включно з обробкою торців і виставленням точних позицій Е1/Е2 для заміни в існуючих конструкціях.
Чому обирають ТОВ "ГП-ТЕХ":
- Офіційний представник HIWIN в Україні
- Гарантія оригінальності та сертифікати якості
- Постійна наявність на складі в Києві
- Професійний підбір комплектуючих під вашу задачу
- Безкоштовна порізка рельсів під розмір
| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Висота Каретки (H) | 10 |
| Динамічне навантаження (Н) | 2550 |
| Довжина каретки (L) | 39.9 |
| Натяг каретки | ZF (невеликий люфт 4 - 10 µm (мікрометри) |
| Розмір каретки | 9 |
| Серія Каретки | MGN |
| Статичне навантаження (Н) | 4020 |
| Ширина каретки (W) | 20 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | H (Супер важке навантаження) |
| Клас точності | H |
