Електрошпиндель Teknomotor 3140-C-SB-P-ER20-RH-0.73 кВт, 220/380 В, 18000 об/хв, ER20
26356 грн
- Виробник: Teknomotor
- Модель: COM31400251
- Наявність:Під замовлення

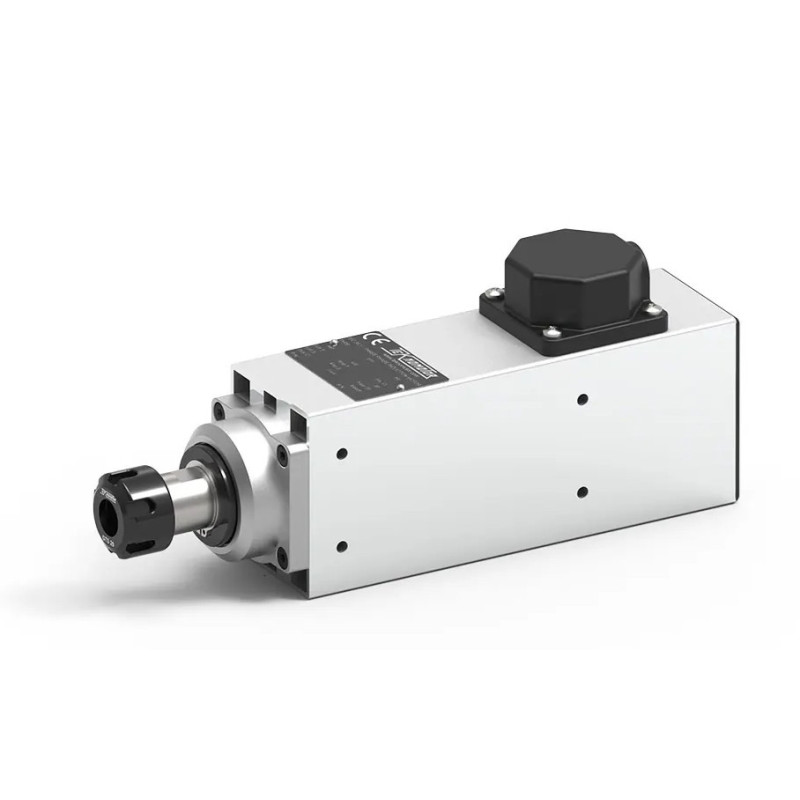

Електрошпиндель Teknomotor 3140-C-SB-P-ER20-RH (0.73 кВт, 220/380 В, 18000 об/хв, ER20)
Ціна з ПДВ
Електрошпиндель Teknomotor серії 3140 — це високоточний двигун-шпиндель, розроблений для забезпечення високої потужності при компактних габаритах.
Він поєднує високу швидкість обертання (18000 об/хв) із плавною роботою та мінімальними вібраціями, що робить його ідеальним для верстатів, які працюють із деревом, алюмінієм та ПВХ.
Модель 3140-C-SB-P-ER20-RH оснащена цанговим затискачем ER20 і побудована на радіальних підшипниках, що означає — шпиндель призначений тільки для радіальних навантажень (бокових зусиль).
Він не допускає осьового тиску (уздовж осі шпинделя) і оптимально підходить для фрезерних, полірувальних або кромкооблицювальних операцій, де інструмент діє збоку.
Технічні характеристики
|
Параметр |
Значення |
|
Модель |
3140-C-SB-P-ER20-RH |
|
Серія |
3140 |
|
Виробник |
Teknomotor S.r.l. (Італія) |
|
Потужність |
0.73 кВт |
|
Крутний момент |
0.39 Н·м |
|
Режим роботи |
S1 — безперервний |
|
Тип затиску інструменту |
Цанговий патрон ER20 |
|
Номінальна швидкість |
18000 об/хв |
|
Максимальна швидкість |
18000 об/хв |
|
Напруга живлення |
220 / 380 В |
|
Частота живлення |
300 Гц |
|
Струм споживання (A) |
3.6 / 2.1 |
|
Тип підшипників |
Радіальні — лише для бокових навантажень |
|
Охолодження |
Повітряне |
|
Клас захисту |
IP54 |
|
Балансування |
G2.5 при 18000 об/хв (ISO 1940) |
|
Вага |
3.44 кг |
|
Код замовлення |
COM31400251 |
Габаритні розміри та креслення
|
Параметр |
Значення |
|
Загальна довжина шпинделя |
271.9 мм |
|
Довжина корпусу |
260.7 мм |
|
Діаметр фланця |
62.5 мм |
|
Висота корпусу |
108.5 мм |
|
Монтажні отвори |
4 × M6 (глибина 8–10 мм, крок 110 мм) |
|
Різьба на валу |
M25 × 1.5 – 4h RH |
|
Шестигранник під ключ |
SW 22 мм |
|
Тип цанги |
ER20 |
|
Вихід вала |
Ø12 мм × 35.5 мм |
|
Кабельний ввід |
PG11 |
|
Клас захисту корпусу |
IP54 |
Особливості та переваги
- Висока точність при компактних габаритах.
- Радіальні підшипники — призначений лише для бокових навантажень (radial effort only).
- Оптимальний для фрезерування та обробки з боковим різанням.
- Цанговий патрон ER20 — під інструмент Ø1–13 мм.
- Балансування G2.5 (ISO 1940) — мінімальні вібрації на високих обертах.
- Режим S1 — для безперервної промислової роботи.
- Повітряне охолодження — просте, надійне, без потреби в рідині.
- Міцний корпус з алюмінієвого сплаву з анодованою поверхнею.
Сфери застосування
- Верстати з ЧПК (CNC) для обробки дерева, пластику, ПВХ.
- Кромкооблицювальні верстати (edge banding machines) — привід фрезерного вузла.
- Фрезерні модулі невеликої та середньої потужності.
- Гравірувальні, полірувальні, шліфувальні станки.
- Обладнання для обробки профілів із ПВХ та алюмінію.
Переваги співпраці з ТОВ «ГП-ТЕХ»
ТОВ «ГП-ТЕХ» — офіційний представник Teknomotor S.r.l. (Італія) в Україні.
Ми надаємо:
- офіційні гарантії та технічну підтримку;
- професійний підбір шпинделів і частотних перетворювачів;
- постачання оригінальних аксесуарів (цанги, роз’єми HAN 3A, гайки GTS20 RH);
- наявність товару на складі в Україні.
| Виробник | |
| Країна виробник | Італія |
| Загальні | |
| Тип зміни іструменту | Ручна |
| Електрошпінделі | |
| Потужність, кВт | 0.73 |
| Серводвигуни | |
| Напруга, V | 220/380 |
