Кроковий гібридний драйвер DQ542MA
1839 грн
- Модель: DQ-542MA
- Наявність:В наявності

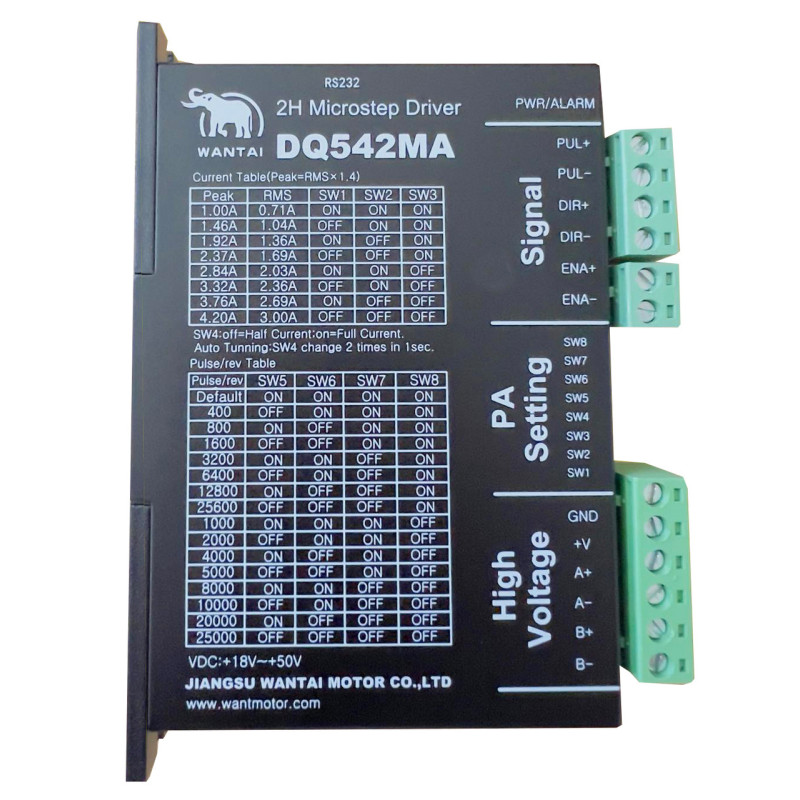

Кроковий гібридний драйвер WANTAI DQ542MA (2H Microstep Hybrid Driver, 18–50В DC)
Ціна з ПДВ
Код товару: DQ542MA
Підходить для крокових двигунів серій Nema 17, Nema 23, Nema 24 з струмом до 4.2А
Опис продукції
Гібридний мікрокроковий драйвер WANTAI DQ542MA — це сучасний двофазний контролер для гібридних крокових двигунів. Завдяки синусоїдальному алгоритму керування струмом та підтримці мікрокроків до 25 000 імпульсів/оберт, він забезпечує:
- плавний рух,
- зниження вібрацій та шуму,
- підвищену точність позиціонування.
Драйвер належить до класу гібридних (Hybrid Stepper Driver), тобто поєднує в собі:
- аналогове керування струмом (згладжене, синусоїдальне),
- цифрову логіку мікрокроку, що гарантує стабільність,
- високу швидкість запуску і захист від втрати кроків.
Це робить DQ542MA більш ефективним у порівнянні зі звичайними «аналоговими» драйверами — він забезпечує тиху роботу, кращу динаміку та захист двигуна.
Технічні характеристики
|
Параметр |
Значення |
|
Тип |
2-фазний гібридний драйвер |
|
Напруга живлення |
18–50 В DC |
|
Вихідний струм |
1.0–4.2 А Peak |
|
Вхідний струм |
< 4 А |
|
RMS струм |
0.71–3.0 А (вибирається DIP-перемикачами) |
|
Частота імпульсів |
0–200 кГц |
|
Мікрокрок |
Від 400 до 25 000 імп/об |
|
Ток сигналу |
7–20 мА (DIR, PUL, ENA) |
|
Споживана потужність |
80 Вт |
|
Вологість |
Без конденсату, без крапель води |
|
Робоче середовище |
–10 … +45 °C, уникати пилу та корозійного газу |
|
Середовище зберігання |
–40 … +70 °C |
|
Захисти |
Перегрів, перевантаження, коротке замикання, втрата фази |
|
Вага |
200 г |
|
Габарити |
118 × 75 × 34 мм |

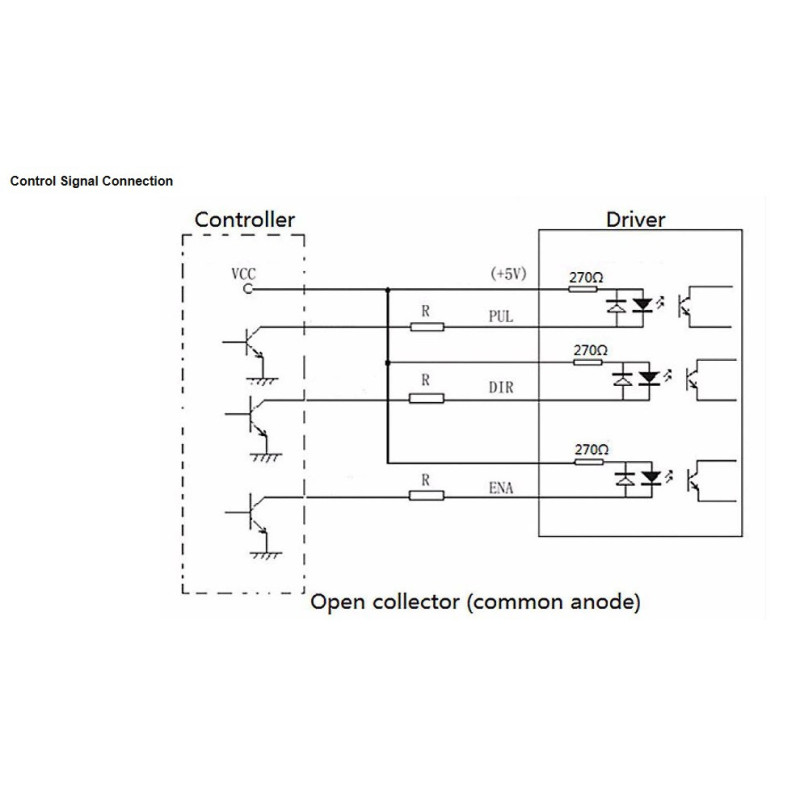

Схема підключення керуючих сигналів
DQ542MA використовує інтерфейс open collector (відкритий колектор, загальний анод) для безпечного підключення сигналів від контролера (CNC, PLC, Arduino).
- PUL (Step): імпульси, що відповідають мікрокрокам.
- DIR (Direction): задає напрямок обертання.
- ENA (Enable): дозвіл або блокування роботи драйвера.
- Оптопари всередині драйвера ізолюють контролер і силову частину.
Це гарантує сумісність із різними системами ЧПК та захист від електроперешкод.
Застосування
- 3D-принтери, плотери
- Лазерні та гравірувальні верстати
- Фрезерні ЧПК верстати малої та середньої потужності
- Робототехніка, позиціонування вузлів
- Автоматизовані виробничі лінії
Переваги гібридного драйвера WANTAI DQ542MA
- Плавна робота завдяки мікрокроку до 1/125
- Гібридна технологія: синусоїдальний струм + цифрова логіка
- Тиха робота з високою точністю

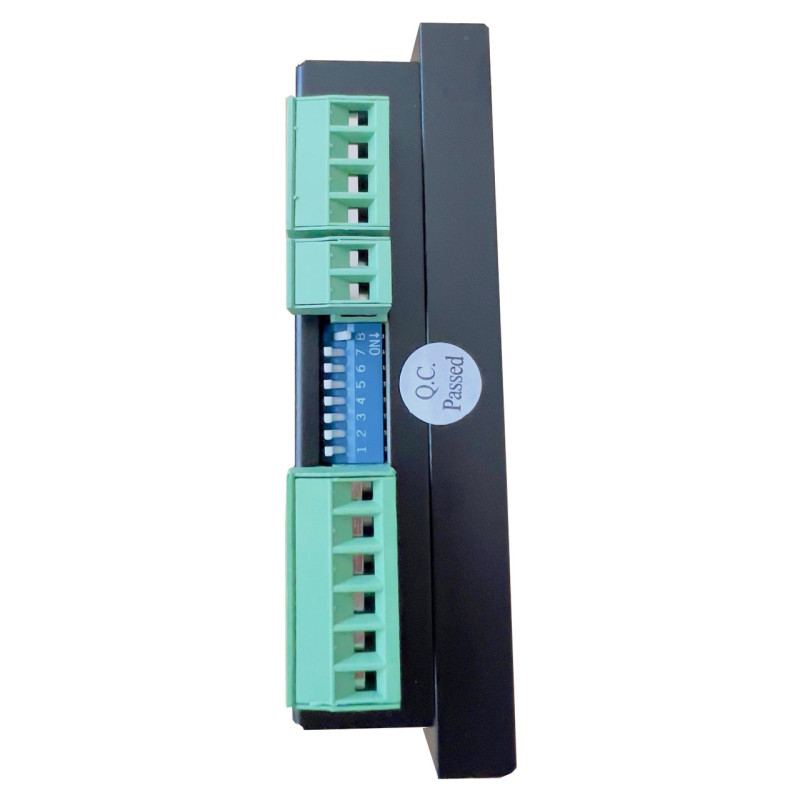

- Просте налаштування DIP-перемикачами
- Захисти від перегріву, перевантаження, короткого замикання
- Повна сумісність із контролерами Arduino, Mach3, PLC
Інформація для замовлення
ТОВ «ГП-ТЕХ» — офіційний постачальник електроніки та комплектуючих для ЧПК та промислових рішень в Україні.
Звертайтесь у відділ продажу для отримання рахунку-фактури.
| Виробник | |
| Країна виробник | Китай |
