Кінцева опора гвинта КГП, EK8-C5 (HIWIN, клас точності С5)

Кінцева опора гвинта ШВП, EK8-C5 (HIWIN, клас точності С5)

Ціна вказана із ПДВ.

Компанія ТОВ ГП-ТЕХ (GP-TECH LLC) є постачальником комплектуючих для верстатобудування та ремонту. И являеться официальный партнером и представителем компании HIWIN  в Украине.

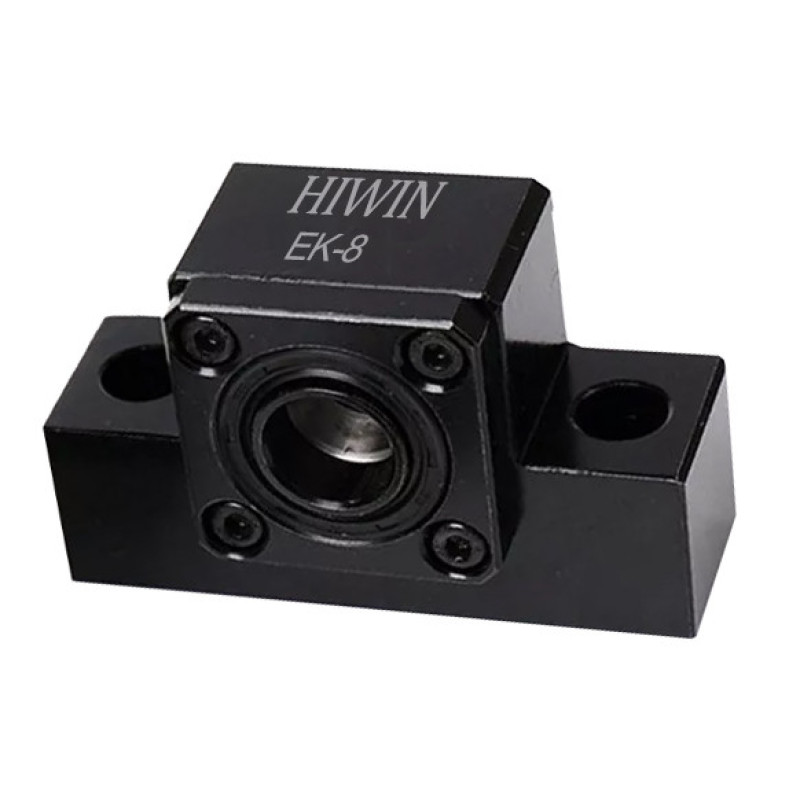

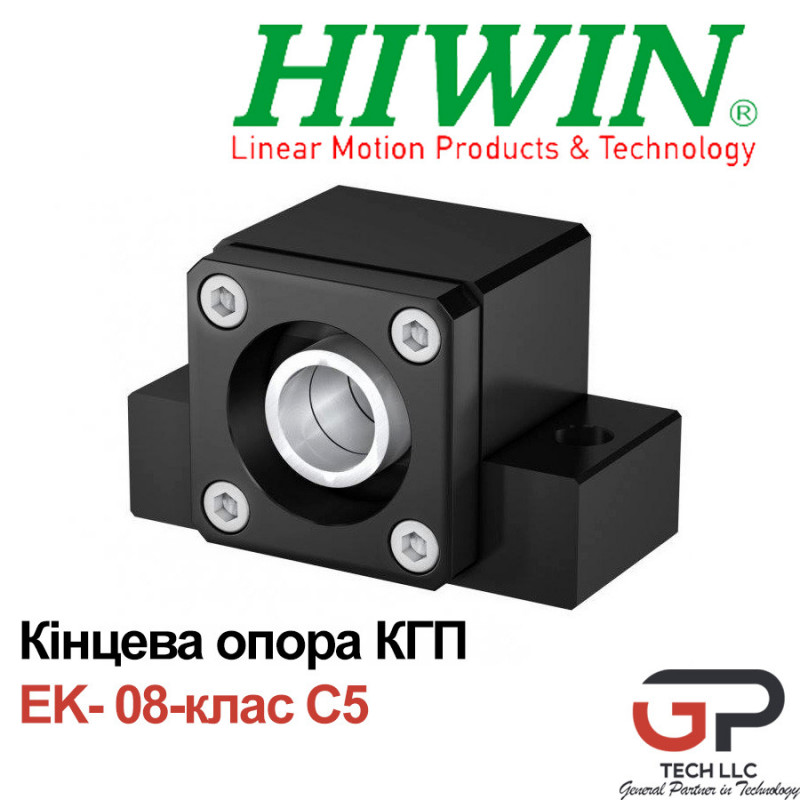

Кінцева опора гвинта ШВП, модель EK8-C5 від компанії HIWIN з класом точності С5, монтується на кінець валу або гвинта зі сторони двигуна. Ця опора призначена для високоточних застосувань і забезпечує надійне і стабільне закріплення гвинта, що є критично важливим для забезпечення точності і повторюваності рухів у таких системах, як ЧПУ машини, робототехніка та інше автоматизоване обладнання.

Опора з класом точності С5 має вищі вимоги до виробничих допусків, що забезпечує менший люфт і вищу жорсткість системи порівняно з опорами з нижчим класом точності. Завдяки цьому, опори EK-8-C5 забезпечують відмінну точність позиціонування та зменшують вібрацію та шум під час роботи обладнання.

Крім того, опори ШВП серії EK від HIWIN часто виготовляються з "змащенням на весь термін служби", що знижує потребу в регулярному обслуговуванні та забезпечує довгий термін експлуатації без необхідності додаткового змащення.

Кінці валів та конфігурація підшипників
Щоб зменшити обсяг необхідних конструкторських робіт, компанія HIWIN пропонує стандартизовані процеси обробки кінців валів та підшипникові вузли. Ми рекомендуємо серії підшипників "B", "E" та "F" для простих транспортних застосувань та застосувань з низькими осьовими навантаженнями. Підшипникові вузли SFA та SLA більше підходять для складніших застосувань, що вимагають високої точності. Серія WBK доступна для застосувань з високими навантаженнями.
При виборі відповідного типу підшипника також необхідно враховувати допустиме осьове навантаження на фіксований підшипник.

У опорі встановлений підшипник класу "Змащений на весь термін служби" - означає, що підшипник змащений на весь термін служби. Це означає, що підшипник не потребує додаткового змащення після установки і передбачається, що початкове кількість змазки буде достатнім на весь час експлуатації підшипника. Цей тип підшипників часто закритий з обох боків ущільненнями, щоб запобігти витоку змазки і потраплянню забруднень. "Змащений на весь термін служби" підшипник зазвичай призначений для застосувань, де обслуговування утруднене або неможливе.

Важливо розуміти:

Класи точності кулькових гвинтів, такі як С5 та С7, вказують на рівень допусків та точність гвинта. Ці класи визначаються стандартами та регулюються організаціями, такими як ISO (Міжнародна організація зі стандартизації). Ось ключові відмінності:

Клас точності С5:

• Висока точність, більш суворі допуски.
• Менший люфт або попередня натяжка.
• Нижче виробниче відхилення за кроком і діаметром гвинта.
• Краща повторюваність і позиціонування, що важливо для застосувань, де потрібна висока точність.
• Часто використовується в високоточних станках з ЧПУ, лазерних та вимірювальних системах.

Клас точності С7:

• Стандартна точність, менш суворі допуски порівняно з С5.
• Може мати більший люфт і більші виробничі відхилення.
• Більш доступна ціна за рахунок нижчих вимог до виробничої точності.
• Підходить для більшості загальнопромислових та стандартних застосувань, де не потрібна екстремальна точність.

Вибір між С5 і С7 залежить від специфічних вимог застосування. Якщо необхідна дуже висока точність і мінімальний люфт, перевагу віддається класу С5. Якщо ж застосування може терпіти деяке збільшення люфта та допусків, і при цьому важливіше собівартість, то може бути обраний клас С7.
