Фіксована опора HIWIN, SFA20, Ціна з ПДВ
20433 грн
- Виробник: Hiwin
- Модель: SFA20
- Наявність:Під замовлення
Компанія ТОВ "ГП-ТЕХ" є офіційним представником продукції компанії HIWIN в Україні.

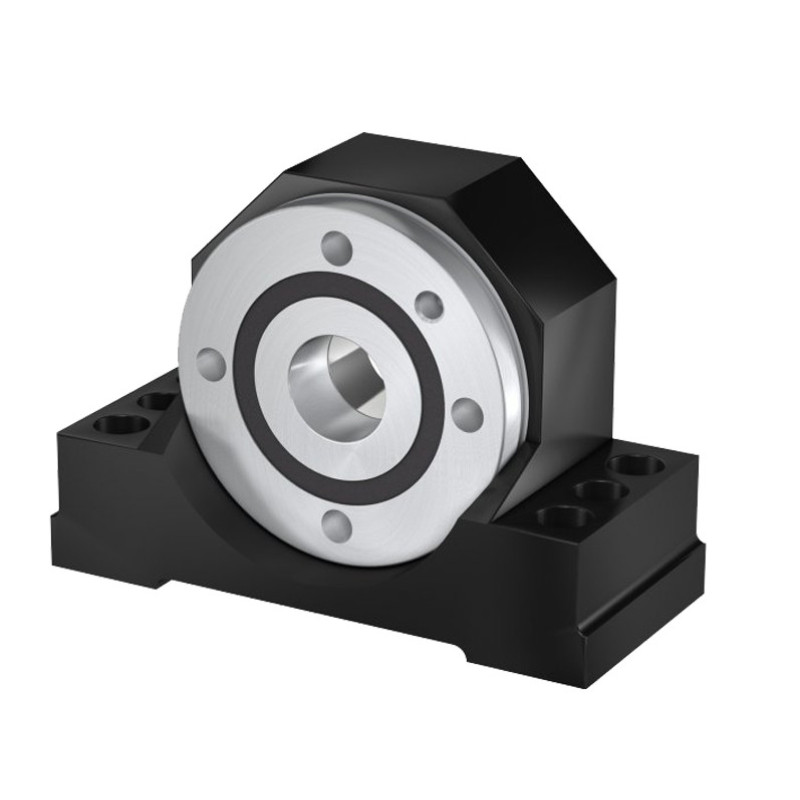

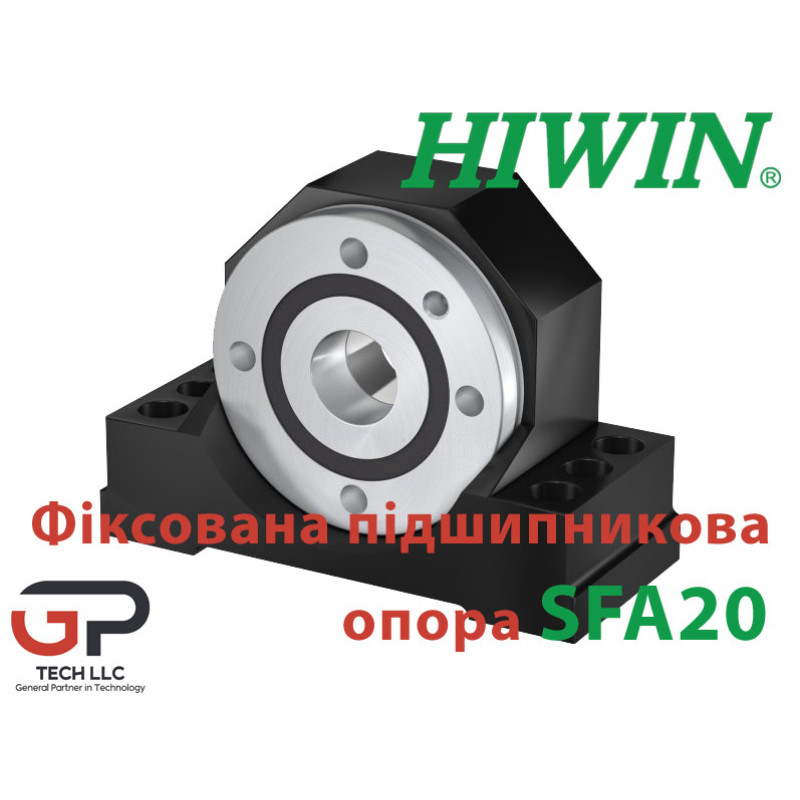

Фіксована підшипникова опора серії SFA20 від компанії HIWIN: Призначена для поглинання осьових та радіальних навантажень.
Фіксована підшипникова опора SFA20 від компанії HIWIN спроектована для одночасного сприйняття осьових (спрямованих вздовж осі обертання) і радіальних (перпендикулярних осі обертання) навантажень. Це дозволяє підтримувати високу точність обертання та стабільність валу в умовах різних робочих навантажень.
Цей тип підшипникової опори фіксованого типу, що означає, що він призначений для утримання валів та поглинання як осьових, так і радіальних навантажень. Зазвичай використовується там, де потрібна стабільна фіксація валу в певному положенні.
Застосування: Часто використовується в механізмах, де необхідне утримання валу в стабільному положенні, наприклад, в приводах або механізмах передачі.
Дана серія підшипникових опор розроблена та ідеально підходить для вищого класу точності КГП, для шліфованих КГП та для прецизійних КГП.
|

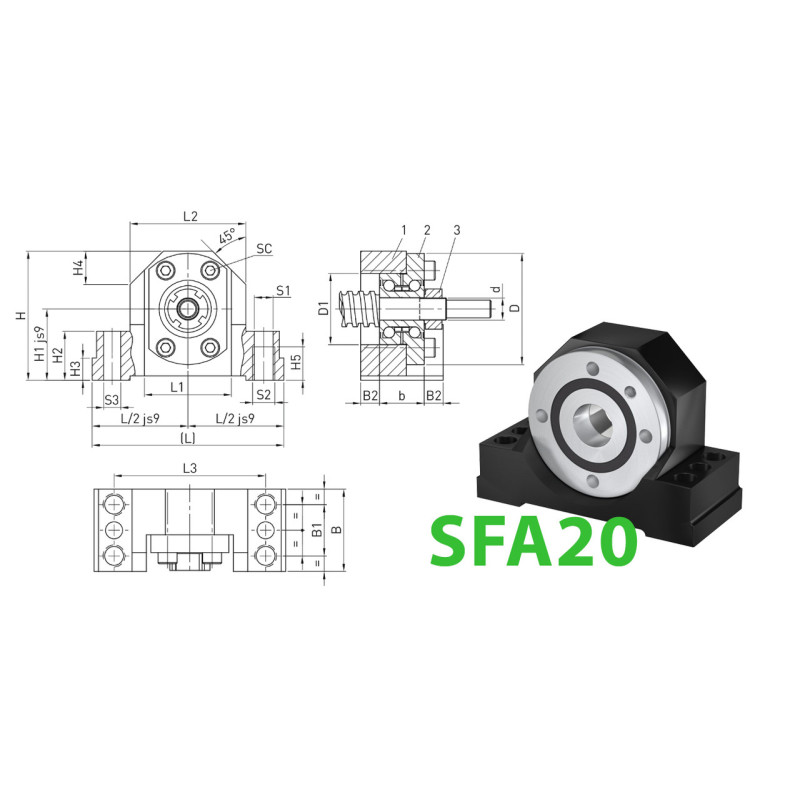

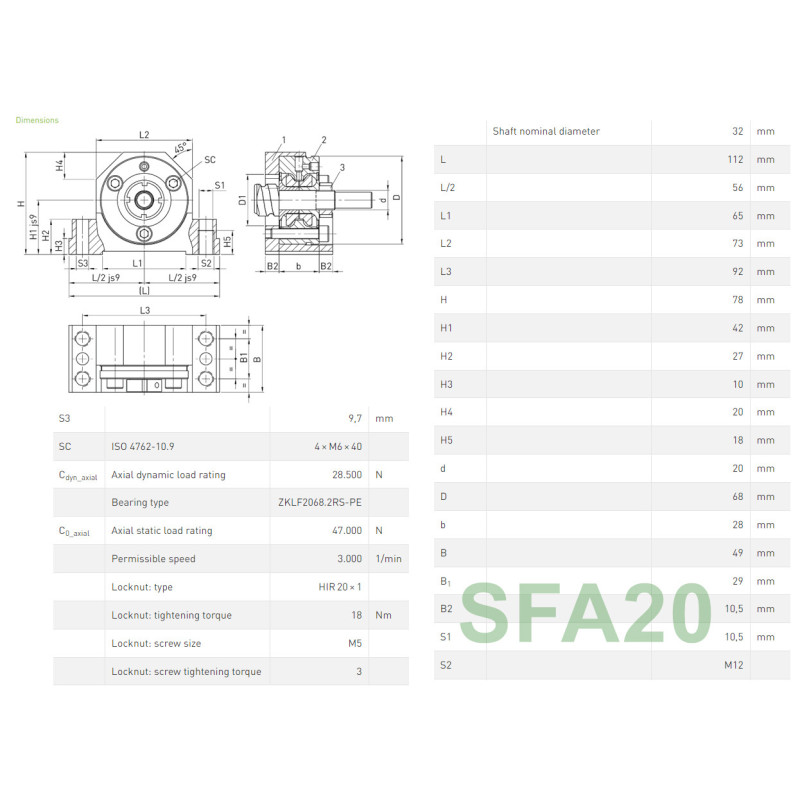

Номінальний діаметр вала |
32 |
мм |
|
L |
112 |
мм |
|
L/2 |
56 |
мм |
|
L1 |
65 |
мм |
|
L2 |
73 |
мм |
|
L3 |
92 |
мм |
|
H |
78 |
мм |
|
H1 |
42 |
мм |
|
H2 |
27 |
мм |
|
H3 |
10 |
мм |
|
H4 |
20 |
мм |
|
H5 |
18 |
мм |
|
d |
20 |
мм |
|
D |
68 |
мм |
|
b |
28 |
мм |
|
B |
49 |
мм |
|
B1 |
29 |
мм |
|
B2 |
10.5 |
мм |
|
S1 |
10.5 |
мм |
|
S2 |
M12 |
|
|
S3 |
9,7 |
мм |
|
SC |
ISO 4762-10.9 |
4 × M6 × 40 |
|
|
Cdyn_axial-Динамічна вантажопідйомність підшипника при осьовому навантаженні |
28.500 |
N |
|
|
Тип підшипника |
ZKLF2068.2RS-PE |
|
|
|
C0_axial-Статична вантажопідйомність підшипника при осьовому навантаженні |
47.000 |
N |
|
|
Максимально допустима швидкість обертання підшипника |
3.000 |
1/min |
|
|
Тип контргайки |
HIR 20 × 1 |
|
|
|
Момент затяжки контргайки |
18 |
Nm |
|
|
Розмір гвинта контргайки |
M5 | ||
|
Момент затяжки гвинта контргайки |
3 | ||
- Cdyn_axial (Н): Динамічна навантажувальна здатність в осьовому напрямку, тобто максимальне навантаження, яке підшипник може сприймати під час обертання з певною швидкістю в осьовому напрямку.
- C0_axial (Н): Статична навантажувальна здатність в осьовому напрямку, представляє максимальне статичне навантаження, за якого підшипник може залишатися нерухомим без пошкоджень.
- Permissible speed (об/хв): Максимально допустима швидкість обертання підшипника.
Підшипникова опора серії SFA20 працює зі стандартами DIN і різними типами обробки кінців:
- S2: обробка торцевої частини для приводного кінця в корпусі підшипника SFA.
- S21: обробка торцевої частини для приводного кінця в корпусі підшипника SFA без паза під шпонку.
- S3: обробка торцевої частини для неприводного кінця в корпусі підшипника SFA.
Тип фіксації S2
- Підшипник: ZKLF... або ZKLN...
- Застосування: для підшипникової опори серії SFA.
Тип фіксації S21
- Підшипник: ZKLF... або ZKLN...
- Застосування: для підшипникової опори серії SFA.
Тип фіксації S3
- Підшипник: ZKLF... або ZKLN...
- Застосування: для підшипникової опори серії SFA.
| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Номінальний діаметр КГП | 32 |
| Серія опори | SFA |
