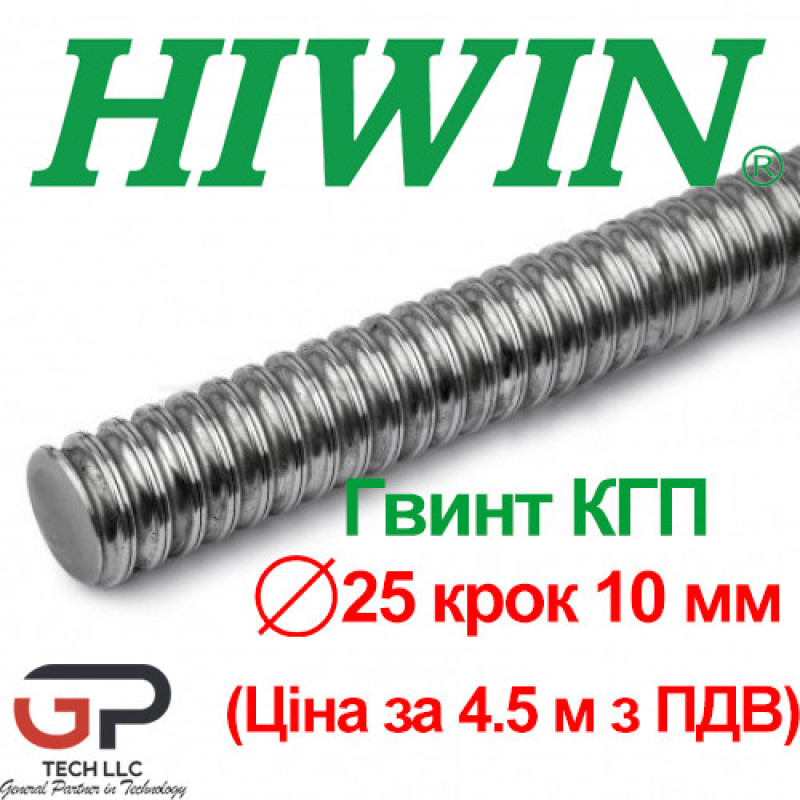

Гвинт КГП, HIWIN, R25-10-0,05, Ціна с ПДВ за 4,5 м

Кульково-гвинтова передача КГП, діаметр 25 мм, крок 10 мм (R25-10) без оброблених кінців

Максимальна довжина КГП 4,5 метра, мінімальна вирішимо під ваші розміри. Порізка безкоштовна при замовленні КГП у нашій компанії.

Відповідає стандартам DIN 69051. Клас точності T7 (С7) (0,052/300 мм).

Кулько-гвинтові передачі Hiwin діаметром 25 з кроком 10 мм мм з одинарним правостороннім різьбленням - це високоточні компоненти, які використовуються в різних механічних і точних системах. КГП широко застосовуються у верстатобудуванні, автомобілебудуванні, аерокосмічній промисловості та в обладнанні для відновлюваної енергії.

Кулько-гвинтові пари з діаметром 25 мм і кроком 10  мм ефективно перетворюють обертальний рух у лінійний, забезпечуючи точність і надійність у широкому спектрі застосувань.

Обирайте продукцію HIWIN тільки у офіційних дистриб'юторів, щоб отримати гарантію і якісне обслуговування. Підтримайте українські підприємства.

Катані КГП від HIWIN підходять для широкого спектра промислових застосувань. У виробництві використовуються останні технології вибору матеріалів, прокатки та обробки.

Розшифровка характеристик КГП:

Модель R25-10-4500-4500-0,052: кульково-гвинтова пара (КГП).

• R - Права різьба
• 25- Діаметр гвинта в мм
• 10- Крок різьби в мм
• 4500- Довжина різьби в мм
• 4500- Загальна довжина в мм
• 0,052 - Відхилення на 300 мм робочого ходу - 0,052 мм.

Відповідає стандартам DIN 69051. Клас точності T7 (0,052/300 мм).

Однозахідні кулько-гвинтові передачі (КГП) - це тип шарико-гвинтових механізмів, у яких виток різьби на гвинті має тільки один шлях для руху кульок. В однозахідній передачі кульки підпирають гвинт з одного боку, і коли гвинт обертається, кульки котяться по цьому єдиному витку різьблення, забезпечуючи переміщення гайки вздовж гвинта.

Такі КГП зазвичай мають вищу навантажувальну здатність порівняно з багатозахідними, оскільки весь контакт кульок розподілений по одному витку різьби. Вони також забезпечують вищу жорсткість і точність у позиціонуванні, що робить їх ідеальними для застосувань, які потребують точного керування рухом, наприклад, у ЧПК машинах, робототехніці та інших високоточних механічних системах.

З цими КГП рекомендується використовувати гайки  R25-10K4-FSCDIN

Наша компанія так само пропонує гайку HIWIN

R25-10K4-FSCDIN

• Зовнішній діаметр вала (ds): 24,5 мм
• Діаметр гайки (D): 40 мм
• Діаметр фланця (D1): 62 мм
• Відстань між кріпильними отворами (D2): 51 мм
• Діаметр отвору під шпильку (D3): 6,6 мм
• Довжина гайки (L): 61 мм
• Виступ гайки (L1): 10 мм
• Довжина різьби (L2): 16 мм
• Довжина ключа (L3): 5 мм
• Розмір різьби (S): M6
• Ширина гайки (B): 48 мм
• Тип отворів - ВР1
• Діаметр головки шпильки (dk): 21,8 мм
• Динамічне навантаження (Cdyn): 18.100 Н
• Статичне навантаження (C0): 44.900 Н
• Максимальний осьовий люфт (Axial play max.): 0,04 мм
• Маса: 0,428 кг

Катані кульково-гвинтові пари (КГП) — це тип кульково-гвинтових пар, які виготовлені методом гарячої або холодної прокатки. У процесі прокатки заготівка проходить через спеціальні вали прокатного стану, які формують різьбу на гвинті.

Загальні застосування кульково-гвинтових механізмів:

Точні інструменти, промислове обладнання, автомобільні системи, аерокосмічна технологія, обладнання для відновлюваної енергії.

Основні особливості катаних КГП:

1. Висока продуктивність: Техніка прокатки дозволяє швидко виготовляти кульково-гвинтові пари, що робить їх відносно дешевшими порівняно з фрезерованими або шліфованими КГП.
2. Підвищена міцність: Процес прокатки може збільшити міцність поверхні матеріалу завдяки деформації і стисканню, що відбувається під час виготовлення.

Катані КГП широко використовуються в різних промислових застосуваннях, де вони надають хороший баланс між вартістю і функціональністю.
