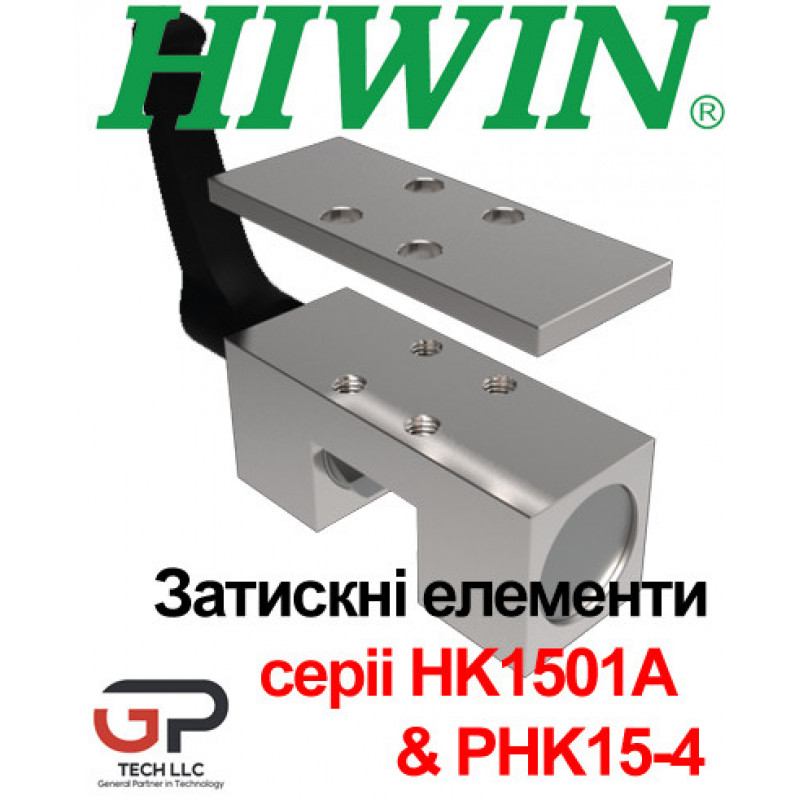

Затискний елемент HK1501A & PHK15-4 до напрямних HIWIN серії HGR15
7376 грн
- Виробник: Hiwin
- Модель: HK1501A & PHK15-4
- Наявність:Під замовлення
Затискний елемент HK1501A & PHK15-4 до напрямних HIWIN серії HGR15
(ЗАТИСНІ ЕЛЕМЕНТИ (ФІКСАТОРИ) КАРЕТОК ДЛЯ ПРОФІЛЬНИХ НАПРЯМНИХ)
Ціна вказана з ПДВ.
Компанія ТОВ ГП-ТЕХ (GP-TECH LLC) є постачальником комплектуючих для верстатобудування та ремонту. І є офіційним партнером та представником компанії HIWIN в Україні.
Затискні елементи серії HK заздалегідь налаштовані на тип використовуваного профільного рейки та відповідний розмір рейки. Контактні профілі притискаються до вільних просторів лінійних напрямних. Таким чином, процес затиску не впливає на точність і термін служби профільних рейок. Затиск здійснюється вручну шляхом повороту затискної ручки або рифленого гвинта.

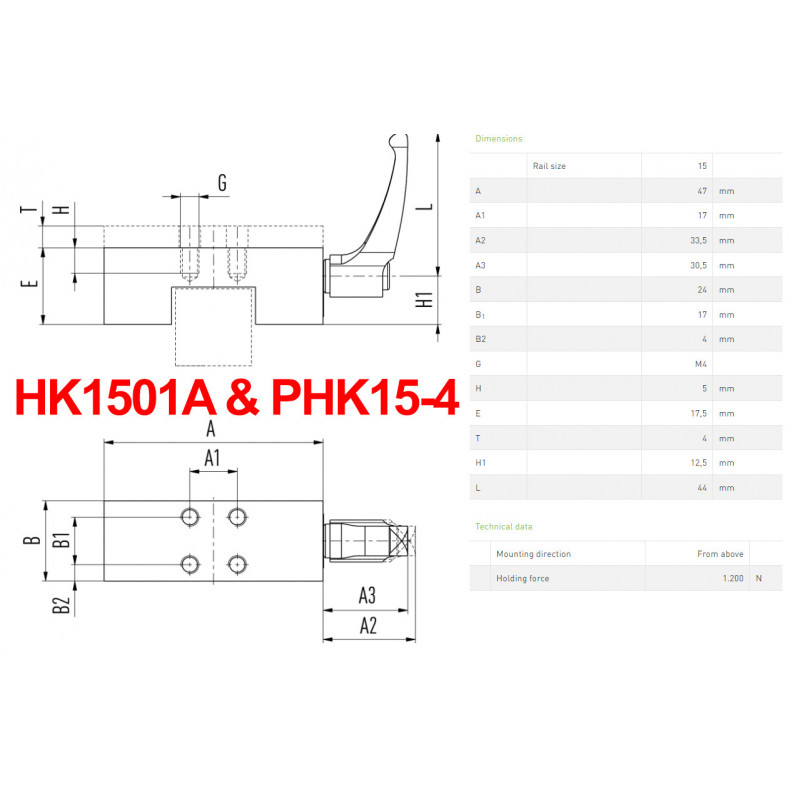

Розмір
|
|
Розмір напрямної |
15 |
|
|
A |
|
47 |
мм |
|
A1 |
|
17 |
мм |
|
A2 |
|
33,5 |
мм |
|
A3 |
|
30,5 |
мм |
|
B |
|
24 |
мм |
|
B1 |
|
17 |
мм |
|
B2 |
|
4 |
мм |
|
G |
|
M4 |
|
|
H |
|
5 |
мм |
|
E |
|
17,5 |
мм |
|
T |
4 |
мм |
|
|
H1 |
|
12,5 |
мм |
|
L |
|
44 |
мм |
Технічні дані
|
Напрямок монтажу |
Зверху |
|
Утримуюча сила |
1 200 Н (Ньютонов) |
Ці виміри та дані є критично важливими для забезпечення правильного підбору та функціонування компонента у призначеній для нього механічній системі. Утримувальна сила вказує на максимальну силу, яку механізм затиску може застосувати для надійного утримання об'єкта або деталі на місці.
Для напрямних HIWIN серії
HGR15R4000H, HGR15R4000С, HGR15T4000H, HGR15T4000С,
Елементи затиску серії HK, як показано на наданій вами схемі, є механічними компонентами, що використовуються в системах лінійного руху.
| Виробник | |
| Країна виробник | Німеччина |
| Загальні | |
| Розмір напрямної | 15 |
