Напрямний лінійний вал на опорі SBR50, 1 м
9609 грн
- Виробник: K.D
- Модель: SBR50_4
- Наявність:В наявності

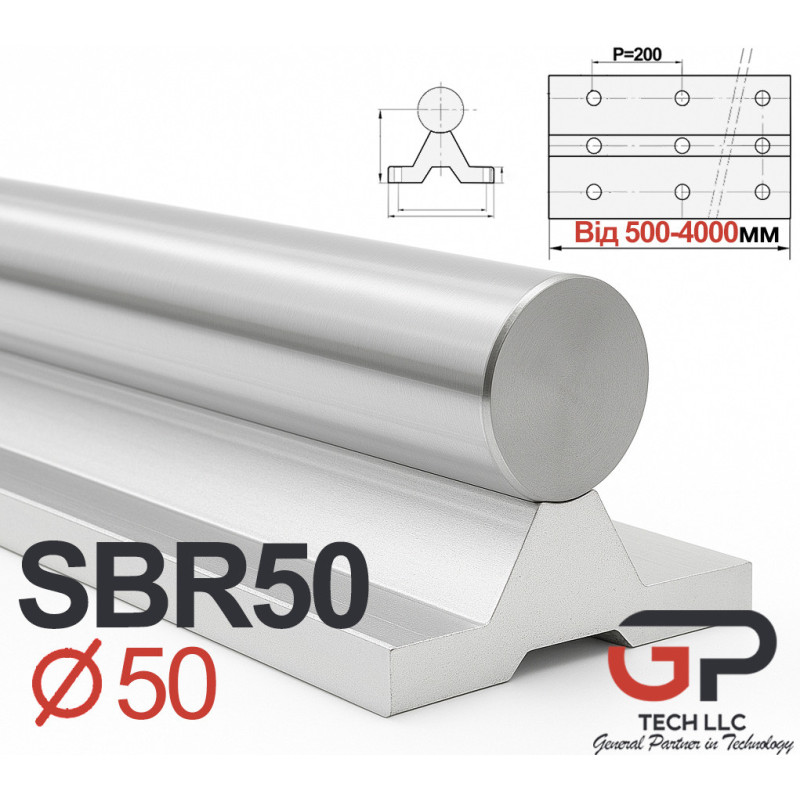

Прецизійний вал на опорній рейці SBR50, довжина 1000 мм
Ціна з ПДВ за 1 м,
Оплата без ПДВ також можлива; щоб отримати рахунок-фактуру з ПДВ, зверніться до відділу продажів.
Циліндричний напрямний вал SBR50 з алюмінієвою опорою — це готове рішення для створення лінійних переміщень у верстатах з ЧПУ, фрезерних, лазерних, 3D-принтерах та інших типах автоматизованого обладнання. Направляюча являє собою шліфований сталевий вал діаметром 50 мм, встановлений на жорстку алюмінієву опорну рейку, з рівномірно розміщеними кріпильними отворами по всій довжині.
Вал виготовлений з високоякісної інструментальної сталі GCr15 (аналог — 100Cr6), термічно загартований за індукційною технологією до твердості 57–62 HRC, що забезпечує його зносостійкість і точність переміщень навіть при тривалій експлуатації
Технічні характеристики:
|
Параметр |
Значення |
|
Тип |
Направляюча з валом на опорі |
|
Модель |
SBR50 |
|
Діаметр вала (D) |
50 мм |
|
Довжина направляючої (L) |
1000 мм |
|
Матеріал вала |
GCr15, загартована сталь, високочастотне гартування |
|
Твердість поверхні |
57–62 HRC |
|
Матеріал опори |
Алюмінієвий профіль |
|
Тип гартування |
Індукційне, глибина до 3,2 мм |
|
Поверхня вала |
Шліфована, калібрована з точністю h6 |
|
Країна-виробник |
Китай |
Виробник, торгова марка |
K.D |
Геометричні розміри SBR50:
|
Діаметр вала |
H (мм) |
T(мм) |
C (мм) |
B (мм) |
L (мм) |
|
50 мм |
62 |
11 |
70 |
95 |
1000 |
Застосування:
- Верстати з ЧПУ (фрезерні, плазмові, лазерні)
- 3D-принтери
- Гравірувальні машини
- Робототехнічні приводи
- Вимірювальні установки
- Автоматичні переміщення у виробничих лініях
Використання з підшипниками:
Для напрямних SBR50 підходять каретки:
- SBR50UU – стандартна каретка
|
Тип |
h |
E |
W |
L |
F |
h1 |
О |
B |
C |
S |
L1 |
T |
|
SBR50UU |
53 |
60 |
120 |
110 |
92 |
23 |
50° |
94 |
80 |
M10 |
20 |
25 |
|
Тип |
Тип підшипника |
Динамічне навантаження (Ньютони) |
Статичне навантаження (Ньютони) |
|
SBR50UU |
LM50UU-OP |
3820 |
7940 |
- SBR50LUU – подовжена версія для підвищеної жорсткості
Каретки встановлюються зверху, охоплюють вал і рухаються по ньому з мінімальним опором завдяки вбудованим кульковим підшипникам.
Переваги SBR50 порівняно зі звичайними циліндричними валами:
|
Перевага |
Описание |
|
Посилена опора |
Алюмінієва основа підвищує жорсткість конструкції |
|
Підвищена точність |
Шліфована поверхня, клас точності h6 |
|
Вище навантаження та ресурс |
Витримує високі радіальні та осьові навантаження |
|
Готовність до встановлення |
Рівномірне розташування монтажних отворів |
|
Безкоштовне нарізання |
Нарізаємо до потрібного розміру за запитом клієнта |
Послуга безкоштовного нарізання:
Заводська довжина вала на опорі становить 4000 мм. Компанія ТОВ «ГП-ТЕХ» пропонує безкоштовне нарізання напрямних SBR на потрібну довжину під час купівлі. Ми обробляємо напрямні з точністю до 1 мм і комплектуємо їх відповідно до ваших потреб.
Чому варто купити SBR50 у компанії ТОВ «ГП-ТЕХ»:
- Ми — прямий постачальник компонентів для ЧПУ та автоматизації
- Постійна наявність на складі в Києві
- Технічна консультація та допомога у підборі
- Працюємо з фізичними та юридичними особами по всій Україні
- Офіційні ціни та документи
Замовляйте опору SBR50 прямо зараз
Прецизійні напрямні SBR50 довжиною 1000 мм — це надійний вибір для будь-яких проектів, де важливі точність, надійність і плавність переміщень. Ми допоможемо з підбором, поріжемо і відправимо в найкоротші терміни.
