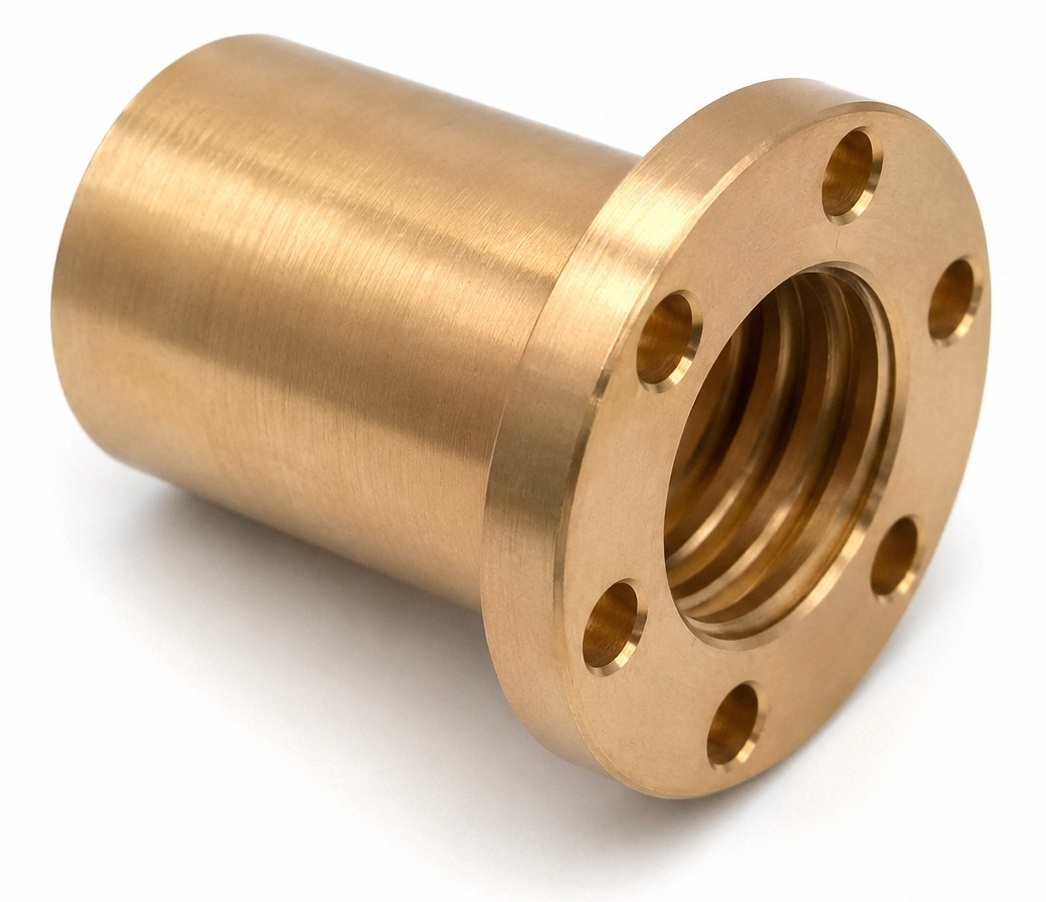

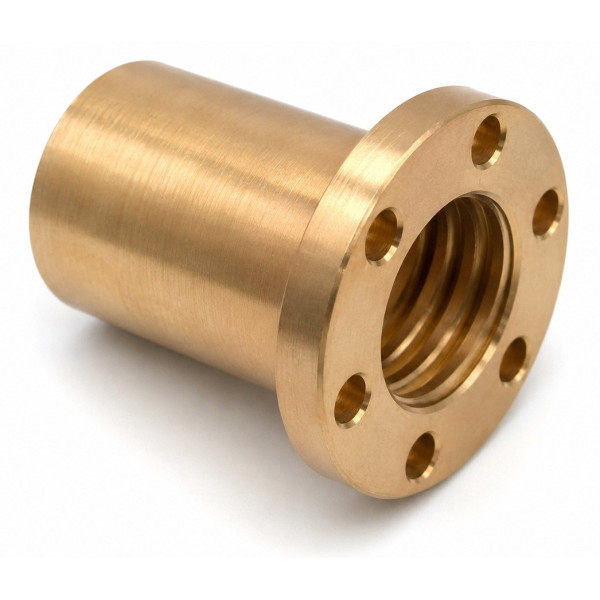

Бронзова фланцева гайка FEU Tr30*6 RH, права різьба, d3=62 мм, d1=38 мм, L=46 мм
3221 грн
- Виробник: Lithuania
- Модель: Tr30*6-FEU-RH
- Наявність:В наявності
Бронзова фланцева гайка FEU Tr30×6 RH, права різьба, d3=62 мм, d1=38 мм, L=46 мм
Ціна з ПДВ
Бронзова фланцева гайка FEU Tr30×6 — це гайка для трапецеїдального гвинта з правою різьбою Tr30×6. Вона використовується в механізмах лінійного переміщення, де обертання гвинта перетворюється на поступальний рух вузла, каретки, стола або притискного механізму.
Гайка виготовлена з бронзи, тому добре підходить для роботи в парі зі сталевим трапецеїдальним гвинтом. Така пара забезпечує стабільне ковзання, знижує ризик заїдання та підходить для механізмів із помірними навантаженнями і невисокою швидкістю переміщення.
Фланцеве виконання FEU зручне для кріплення гайки до корпусу, плити, каретки або рухомого вузла. Фланець дозволяє надійно зафіксувати гайку болтами без додаткового складного кріплення.

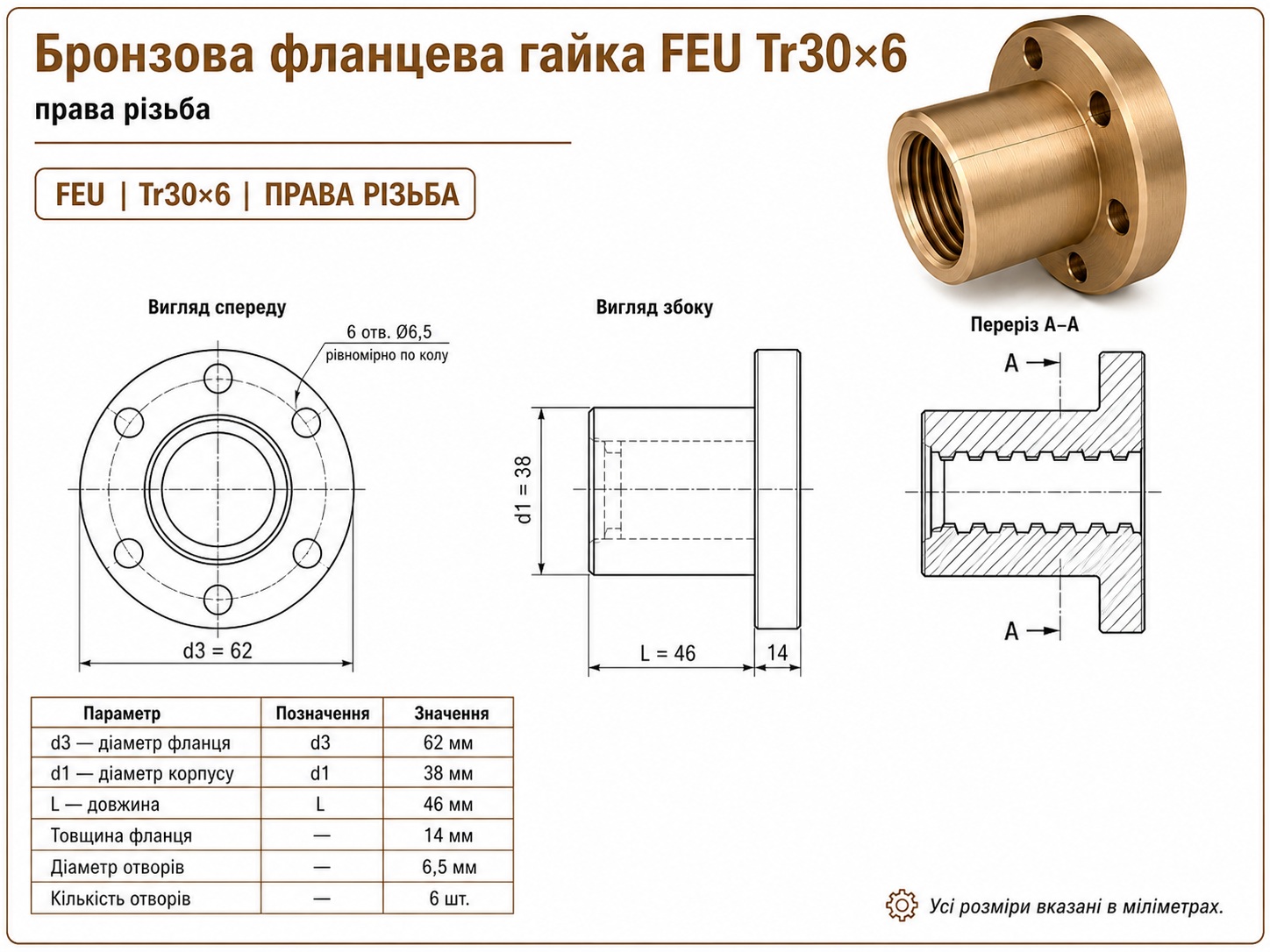

Основні характеристики
|
Параметр |
Значення |
|
Тип виробу |
Бронзова фланцева гайка |
|
Тип гайки |
FEU |
|
Різьба |
Tr30×6 |
|
Напрямок різьби |
Права |
|
Матеріал |
Бронза |
|
Для гвинта |
Трапецеїдальний гвинт Tr30×6 |
|
d1 |
38 мм |
|
d3 |
62 мм |
|
Довжина, L |
46 мм |
|
Виконання |
Фланцеве |
|
Тип руху |
Лінійне переміщення |
|
Призначення |
Передача руху від трапецеїдального гвинта до рухомого вузла |
Що означає маркування Tr30×6
|
Позначення |
Значення |
|
Tr |
Трапецеїдальна різьба |
|
30 |
Номінальний діаметр різьби 30 мм |
|
6 |
Крок різьби 6 мм |
|
RH |
Права різьба — переміщення відбувається при стандартному напрямку обертання гвинта |
Переваги бронзової гайки FEU Tr30×6
|
Перевага |
Що це дає на практиці |
|
Бронзовий матеріал |
Добре працює в парі зі сталевим трапецеїдальним гвинтом |
|
Фланцеве виконання |
Зручне кріплення до корпусу, плити або каретки |
|
Різьба Tr30×6 |
Підходить для трапецеїдальних гвинтів діаметром 30 мм з кроком 6 мм |
|
Права різьба |
Стандартне та найпоширеніше виконання |
|
Простий монтаж |
Гайку можна закріпити через фланець без складної посадкової конструкції |
|
Ремонтопридатність |
Підходить для заміни зношених гайок у механізмах подачі та підйому |
Де застосовується бронзова гайка FEU Tr30×6
Бронзову фланцеву гайку FEU Tr30×6 застосовують у механізмах, де необхідно отримати надійне лінійне переміщення від обертання трапецеїдального гвинта.
|
Сфера застосування |
Приклад використання |
|
ЧПК-обладнання |
Механізми подачі та переміщення по осях |
|
Верстати та пристосування |
Переміщення столів, кареток, супортів |
|
Підіймальні механізми |
Гвинтові підіймальні вузли з помірним навантаженням |
|
Затискні пристрої |
Притиски, фіксатори, регулювальні механізми |
|
Автоматика |
Лінійні приводи та напрямні вузли |
|
Ремонт обладнання |
Заміна зношеної гайки трапецеїдального гвинта |
Особливості роботи
Бронзова гайка працює за принципом ковзання по трапецеїдальній різьбі гвинта. Для нормальної роботи важливо використовувати якісний трапецеїдальний гвинт Tr30×6 з чистою та рівною різьбою. Також необхідно забезпечити змащування робочої пари гвинт-гайка. За відсутності змащення зношування гайки відбуватиметься швидше, може з'явитися люфт, шум і нерівномірний хід.
