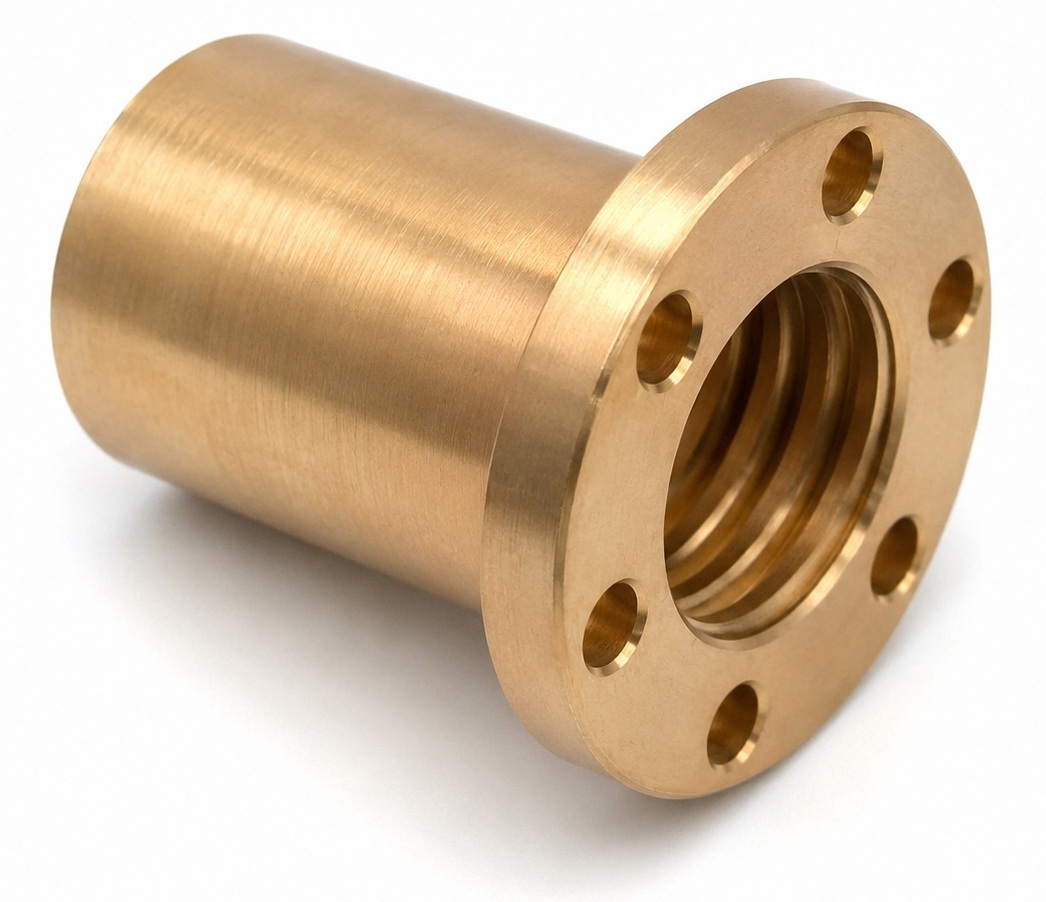

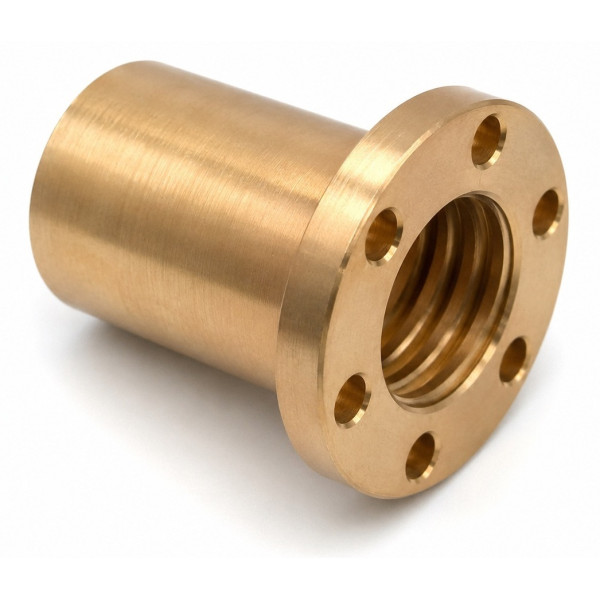

Бронзова фланцева гайка FEU Tr30×6 RH, права різьба, d3=68 мм, d1=40 мм, L=90 мм
5953 грн
- Виробник: Lithuania
- Модель: Tr30*6-FEUL-RH
- Наявність:В наявності
Бронзова фланцева гайка FEU Tr30×6 RH, права різьба, d3=68 мм, d1=40 мм, L=90 мм
Ціна з ПДВ
Бронзова фланцева гайка FEU Tr30×6 RH — це гайка для трапецеїдального гвинта з правою різьбою Tr30×6. Вона використовується в механізмах лінійного переміщення, де обертання гвинта перетворюється на поступальний рух вузла, каретки, стола або притискного механізму.
Гайка виготовлена з бронзи, тому добре підходить для роботи в парі зі сталевим трапецеїдальним гвинтом. Така пара забезпечує стабільне ковзання, знижує ризик заїдання та підходить для механізмів із помірними навантаженнями і невисокою швидкістю переміщення.
Фланцеве виконання FEU зручне для кріплення гайки до корпусу, плити, каретки або рухомого вузла. Фланець дозволяє надійно зафіксувати гайку болтами без додаткового складного кріплення.
Головна відмінність цієї версії — збільшена довжина гайки L=90 мм. Довший корпус дає більшу площу контакту з трапецеїдальним гвинтом, завдяки чому навантаження розподіляється рівномірніше, зменшується питомий знос різьби та підвищується стабільність переміщення вузла.

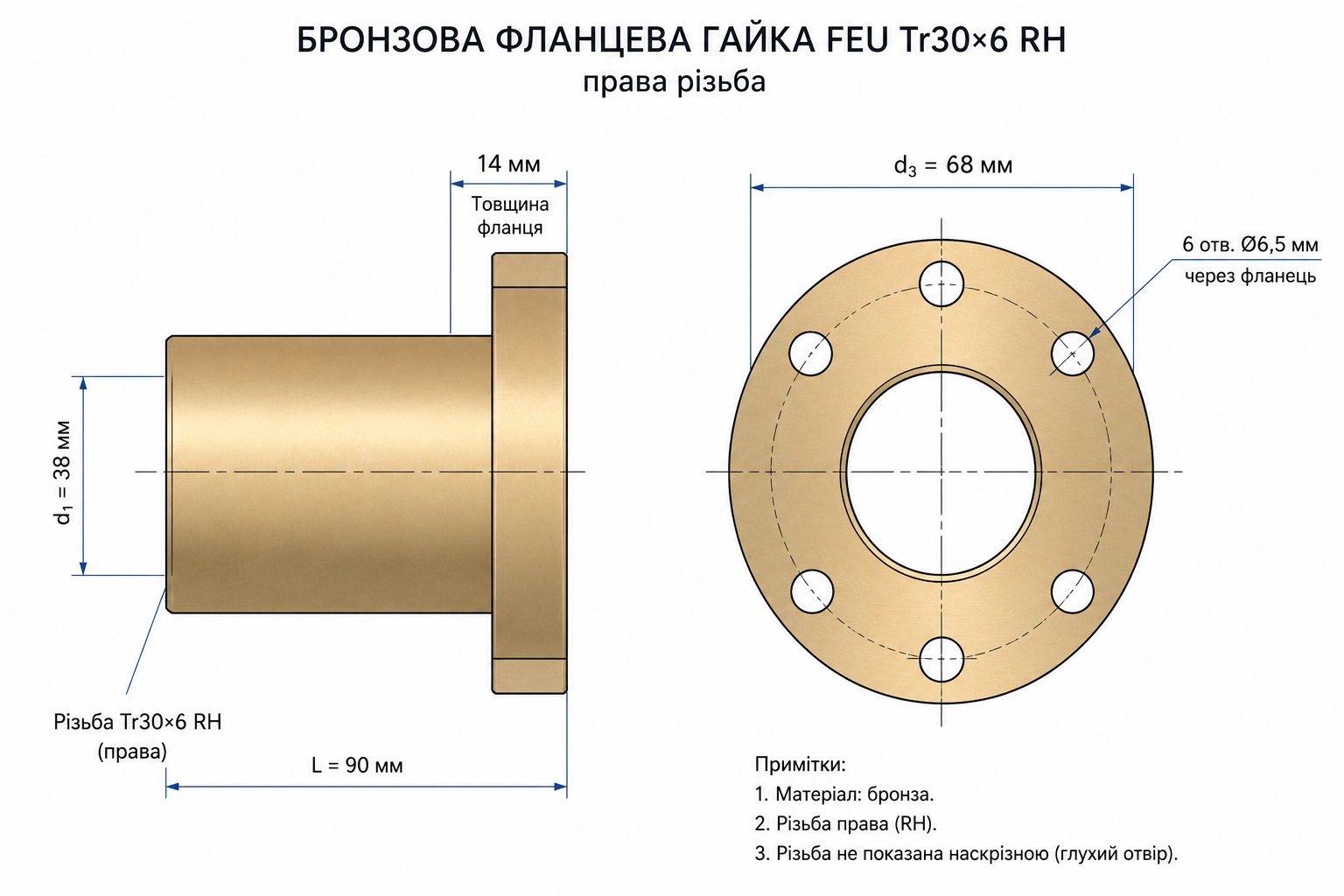

Основні характеристики
|
Параметр |
Значення |
|
Тип виробу |
Бронзова фланцева гайка |
|
Тип гайки |
FEU |
|
Різьба |
Tr30×6 |
|
Напрямок різьби |
Права, RH |
|
Матеріал |
Бронза |
|
Для гвинта |
Трапецеїдальний гвинт Tr30×6 |
|
d1 |
40 мм |
|
d3 |
68 мм |
|
Довжина, L |
90 мм |
|
Товщина фланця |
14 мм |
|
Діаметр кріпильних отворів |
6,5 мм |
|
Кількість кріпильних отворів |
6 шт. |
|
Виконання |
Фланцеве |
|
Тип руху |
Лінійне переміщення |
|
Призначення |
Передача руху від трапецеїдального гвинта до рухомого вузла |
Що означає маркування Tr30×6 RH
|
Позначення |
Значення |
|
Tr |
Трапецеїдальна різьба |
|
30 |
Номінальний діаметр різьби 30 мм |
|
6 |
Крок різьби 6 мм |
|
RH |
Права різьба |
Переваги бронзової гайки FEU Tr30×6 L=90 мм
|
Перевага |
Що це дає на практиці |
|
Бронзовий матеріал |
Добре працює в парі зі сталевим трапецеїдальним гвинтом |
|
Фланцеве виконання |
Зручне кріплення до корпусу, плити або каретки |
|
Різьба Tr30×6 |
Підходить для трапецеїдальних гвинтів діаметром 30 мм з кроком 6 мм |
|
Права різьба RH |
Стандартне та найпоширеніше виконання |
|
Збільшена довжина 90 мм |
Більша площа контакту з гвинтом, краще розподілення навантаження та стабільніший хід |
|
Менший знос різьби |
Завдяки більшій довжині гайки навантаження розподіляється по більшій робочій поверхні |
|
Простий монтаж |
Гайку можна закріпити через фланець без складної посадкової конструкції |
|
Ремонтопридатність |
Підходить для заміни зношених гайок у механізмах подачі та підйому |
Де застосовується бронзова гайка FEU Tr30×6
Бронзову фланцеву гайку FEU Tr30×6 RH L=90 мм застосовують у механізмах, де потрібно отримати надійне лінійне переміщення від обертання трапецеїдального гвинта, а також підвищити стійкість вузла під час роботи.
|
Сфера застосування |
Приклад використання |
|
ЧПК-обладнання |
Механізми подачі та переміщення по осях |
|
Верстати та пристосування |
Переміщення столів, кареток, супортів |
|
Підіймальні механізми |
Гвинтові підіймальні вузли з помірним навантаженням |
|
Затискні пристрої |
Притиски, фіксатори, регулювальні механізми |
|
Автоматика |
Лінійні приводи та напрямні вузли |
|
Ремонт обладнання |
Заміна зношеної гайки трапецеїдального гвинта |
|
Вузли з підвищеною стійкістю |
Механізми, де важливо зменшити люфт і отримати стабільніший хід |
Особливості роботи
Бронзова гайка працює за принципом ковзання по трапецеїдальній різьбі гвинта. Для нормальної роботи важливо використовувати якісний трапецеїдальний гвинт Tr30×6 з чистою та рівною різьбою. Також необхідно забезпечити змащування робочої пари гвинт-гайка. За відсутності змащення зношування гайки відбуватиметься швидше, може з’явитися люфт, шум і нерівномірний хід.
Версія з довжиною 90 мм особливо корисна у вузлах, де потрібна вища стабільність переміщення, краще розподілення навантаження та збільшений ресурс роботи порівняно з короткою гайкою.
