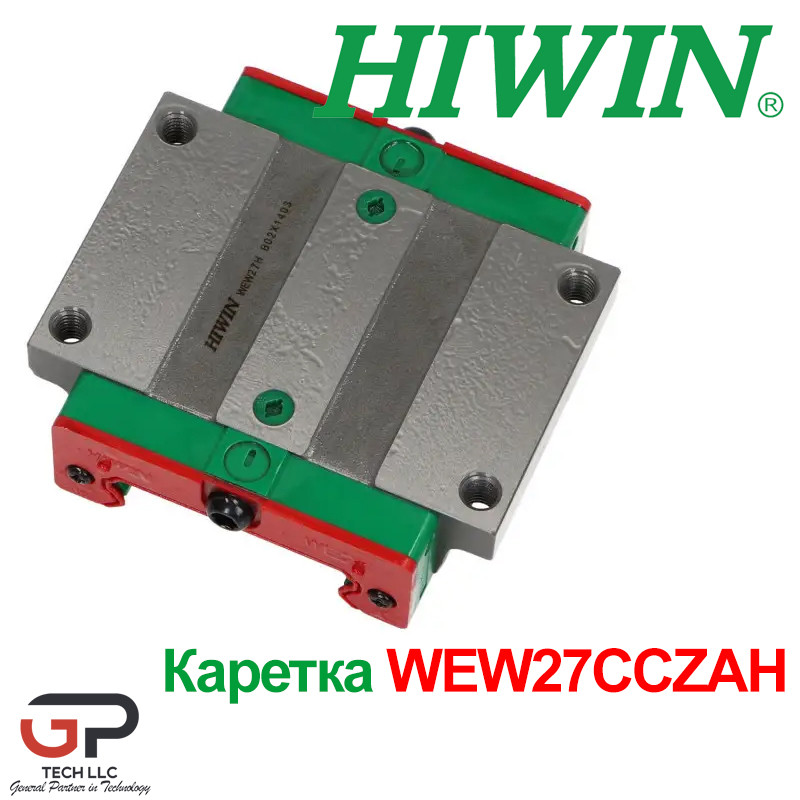

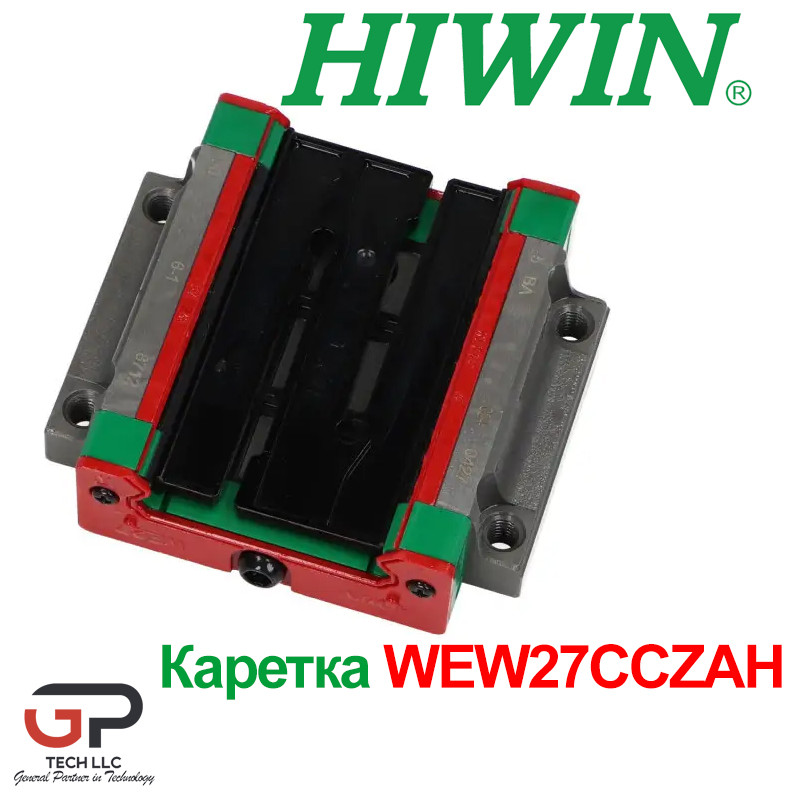

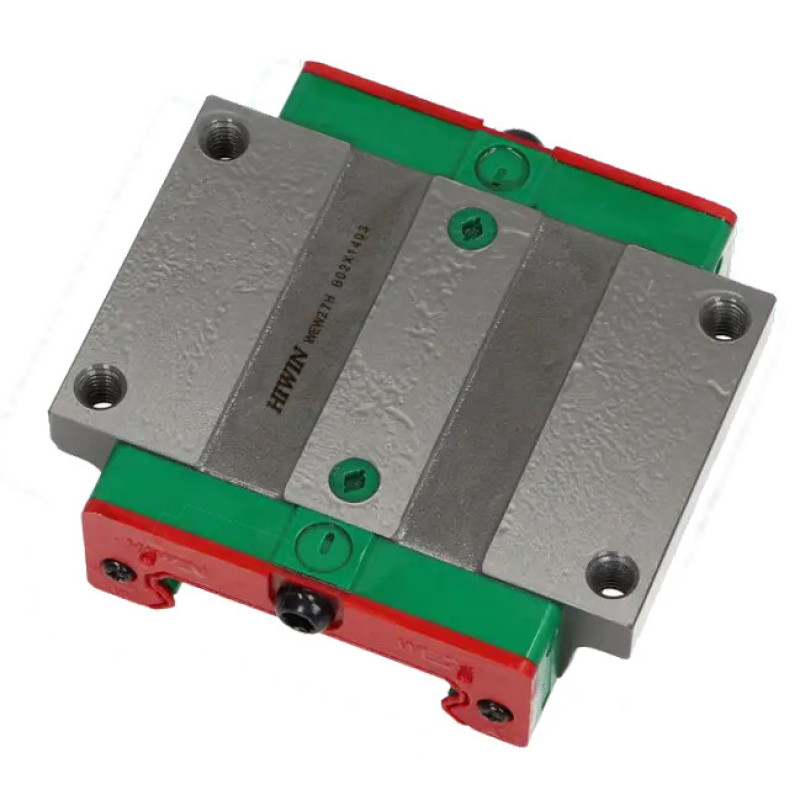

Каретка HIWIN, WEW27CCZAH (ціна з ПДВ)
3714 грн
- Виробник: Hiwin
- Модель: WEW27CCZAH
- Наявність:Під замовлення
Блок системи лінійного переміщення або Каретка HIWIN, WEW27CCZAH (ціна з ПДВ)
Компанія ТОВ ГП-ТЕХ є офіційним партнером та постачальником продукції компанії HIWIN на території України. https://www.hiwin.de
Купуйте тільки оригінальну продукцію HIWIN, остерігайтеся підробок, на всю оригінальну продукцію поширюється гарантія лише від офіційного постачальника та партнера.
На складі в Україні є сертифікована продукція HIWIN.
HIWIN - відомий тайванський виробник компонентів для лінійних рухів та інших промислових автоматизованих систем
Розшифровка
- WE- Це серії блоку фланцева
- W-Тип блоку (кареїки) фланцева
- 27- Розмір каретки
- C- Клас навантаження високий
- C- Тип кріплення каретки зверху та знизу
- ZA- Ідентифікатор попереднього навантаження (натягу)
- H- Клас точності
- ZZ- це спеціалізовані варіанти захисту від пилу.
|
Ідентифікатор |
Попереднє навантаження |
Діапазон |
Застосування |
Приклади застосування |
|
ZA |
Середнє попереднє навантаження |
0.03 – 0.05 C_dyn |
Вимагається висока точність |
Обробні центри, Ось Z у промислових машинах, Ерозійні машини, Токарні верстати з ЧПУ, Точний X-Y стіл, Вимірювальна технологія |
|

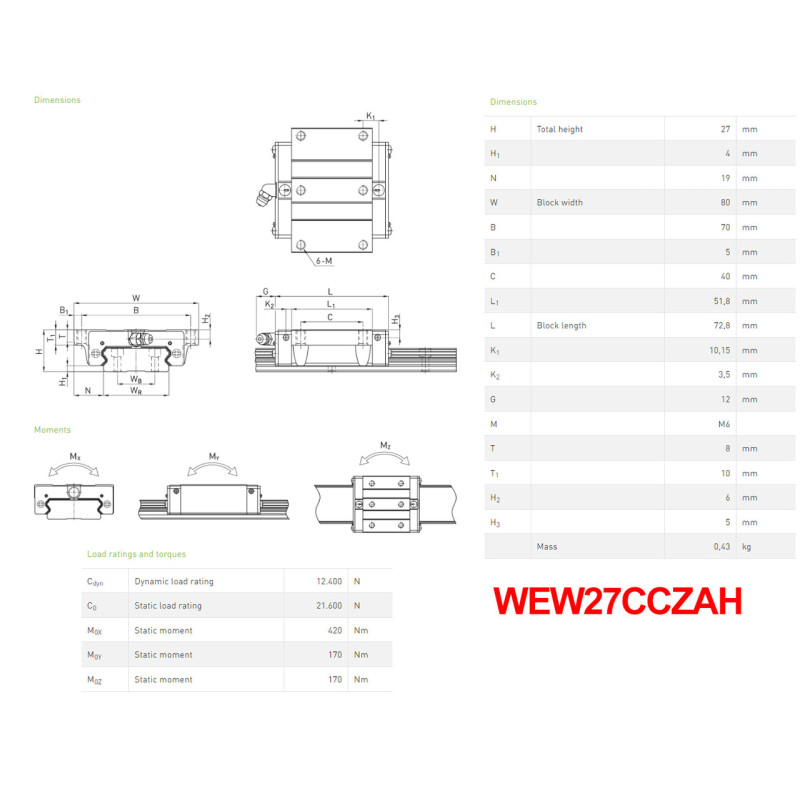

Позначення |
Опис |
Розмір |
Одиниці |
|
H |
Загальна висота |
27 |
мм |
|
H1 |
4 |
мм |
|
|
N |
19 |
мм |
|
|
W |
Ширина блоку |
80 |
мм |
|
B |
70 |
мм |
|
|
B1 |
5 |
мм |
|
|
C |
40 |
мм |
|
|
L1 |
51,8 |
мм |
|
|
L |
Довжина блоку |
72,8 |
мм |
|
K1 |
10,15 |
мм |
|
|
K2 |
3,5 |
мм |
|
|
G |
12 |
мм |
|
|
M |
M6 |
||
|
T |
8 |
мм |
|
|
T1 |
10 |
мм |
|
|
H2 |
6 |
мм |
|
|
H3 |
5 |
мм |
|
|
Маса |
0,43 |
кг |
|
Позначення |
Опис |
Величина |
Одиниці |
|
C_dyn |
Динамічна навантажувальна здатність |
12.400 |
Н |
|
C0 |
Статична навантажувальна здатність |
21.600 |
Н |
|
Mox |
Статичний момент |
420 |
Нм |
|
Moy |
Статичний момент |
170 |
Нм |
|
Moz |
Статичний момент |
170 |
Нм |
Лінійні каретки WEW27CCZAH, HIWIN, зазвичай використовуються в різних галузях промисловості і техніки для забезпечення точного і плавного лінійного руху. Ось кілька типових застосувань:
- Автоматизація та Робототехніка: Лінійні каретки використовуються для переміщення роботів або частин роботизованих систем з високою точністю.
- CNC-машини: У верстатах із числовим програмним керуванням (CNC) лінійні каретки застосовують для забезпечення точного позиціонування інструменту.
- Медичне обладнання: У медичних пристроях, таких як сканери МРТ і CT, лінійні каретки можуть використовуватися для точного переміщення обладнання або пацієнтів.
- Лабораторне обладнання: У лабораторних автоматизованих системах лінійні каретки допомагають у переміщенні зразків або інструментів.
- Промислові конвеєри і транспортні системи: Вони можуть використовуватися для управління рухом на виробничих лініях.
З каретками серії WEW27CCZAH можна використовувати лінійні направляючі серії WER27T4000H
| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Висота Каретки (H) | 27 |
| Динамічне навантаження (Н) | 12400 |
| Довжина каретки (L) | 72.8 |
| Натяг каретки | ZA (середній попередній натяг) |
| Розмір каретки | 27 |
| Серія Каретки | WE |
| Статичне навантаження (Н) | 21600 |
| Тип кріплення каретки | C (Зверху або знизу) |
| Ширина каретки (W) | 80 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | W (Фланцева) |
| Клас точності | H |
