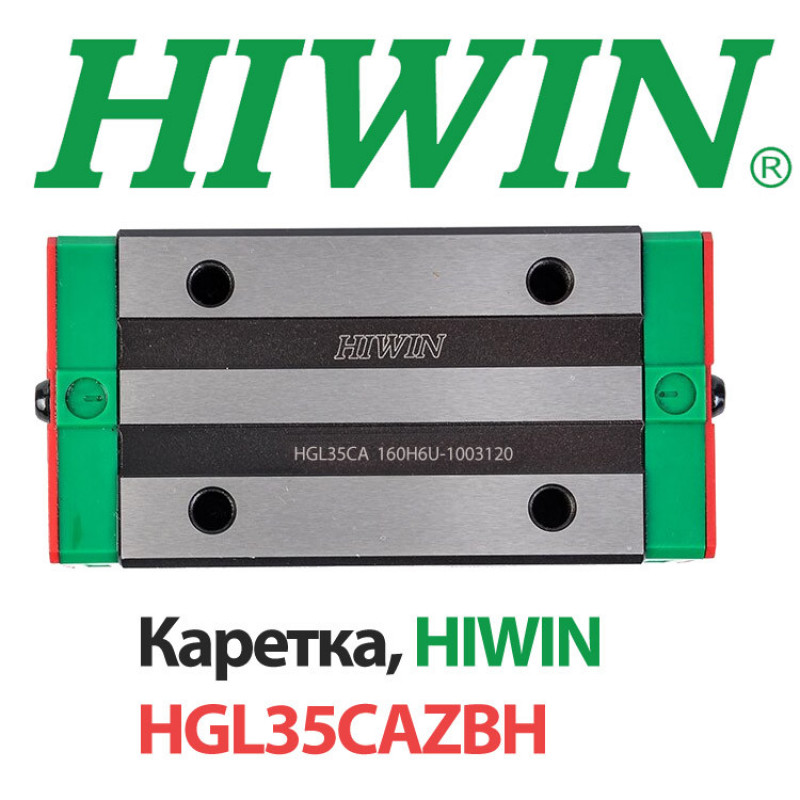

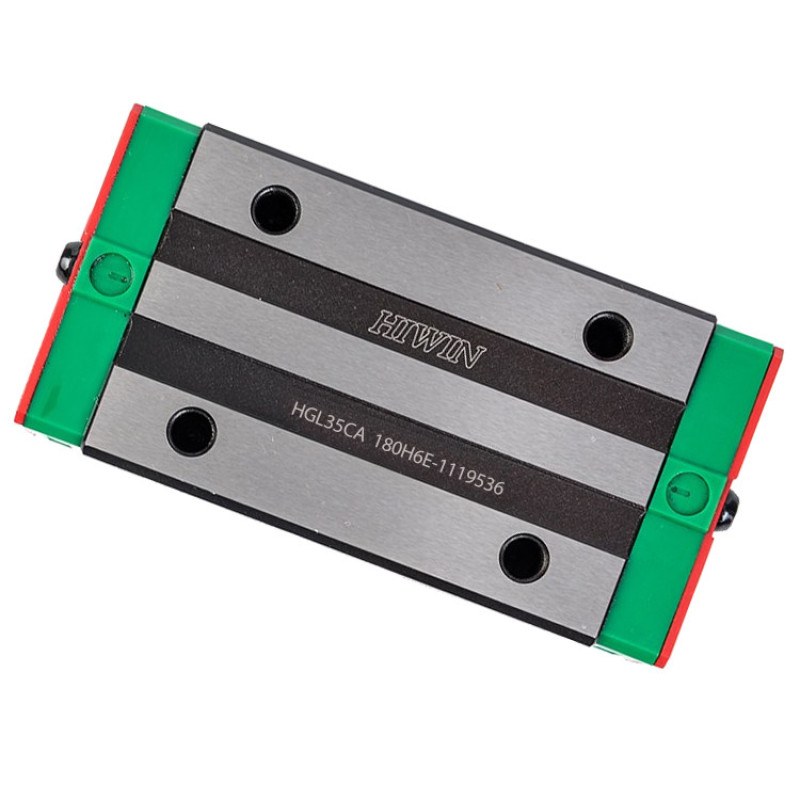

Блок HGL35CAZBH з серії HGL відзначається своєю універсальністю та широким використанням у промисловій сфері завдяки видатним показникам вантажопідйомності та стабільності. У стандартних умовах експлуатації рейки HGR35 та каретки HGL35 обходяться без особливих сервісних процедур, за винятком регулярного змащування. При цьому вони служать тривалий час, забезпечуючи швидку роботу, точне позиціонування та гладке рухання. HGL35CAZBH представляє собою блок без фланця з низьким профілем та найвищим класом точності H, призначений для роботи з великими навантаженнями. Найчастіше його можна знайти в фрезерних верстатах з ЧПУ для обробки м'яких матеріалів, лазерних гравірувальних машинах та автоматизованих виробничих лініях.
Компанія ТОВ ГП-ТЕХ є офіційним партнером та представником продукції компанії HIWIN в Україні. http://www.hiwin.de/
купуйте у офіційних представників, отримуйте офіційну гарантію від виробника.
Каретка або як називають блок призначений роботи в комплекті з лінійною напрямною, рейковою напрямною HIWIN.
Ціни вказані з ПДВ.
Лінійний підшипник HGL35CAZBH працює в парі з напрямними серії HGR35 від компанії Hiwin.

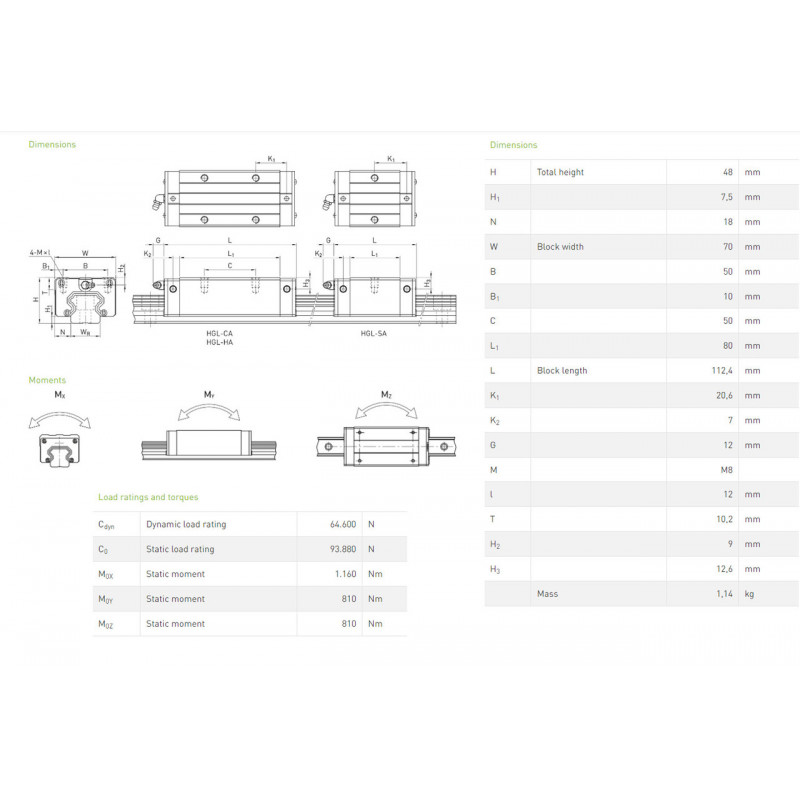

Опис та характеристики
- Розмір -35
- Тип каретки – Прямокутний
- Виробник – Тайвань
- Клас точності – H
|
H |
H1 |
N |
W |
B |
B1 |
C |
L1 |
L |
K1 |
K2 |
G |
M |
l |
T |
H2 |
H3 |
|
|
Висота |
|
|
Ширина |
|
|
|
|
Довжина |
|
|
|
|
|
|
|
|
Вага |
|
48 |
7.5 |
18 |
70 |
50 |
10 |
50 |
80 |
112.4 |
20.6 |
7 |
12 |
M8 |
12 |
10.2 |
9 |
12.6 |
1.14 |
*параметри вказані в мм
* Вага каретки в кг
|
Cdyn |
Динамічна вантажопідйомність |
64.600 |
N |
|
C0 |
Статична вантажопідйомність |
93.880 |
N |
|
M0X |
Статичний момент |
1.160 |
Nm |
|
M0Y |
Статичний момент |
810 |
Nm |
|
M0Z |
Статичний момент |
810 |
Nm |
|
Код |
Попереднє завантаження |
додаток |
Приклад застосування |
|
ZB |
0.10C~ 0.12C |
Висока жорсткість, вібрації та поштовхи |
|
Каретки серії HGL35CAZBH можуть працювати в парі з лінійними напрямними Hiwin серії
- HGR35R4000H
- HGR35R4000C
- HGR35T4000H
- HGR35T4000C

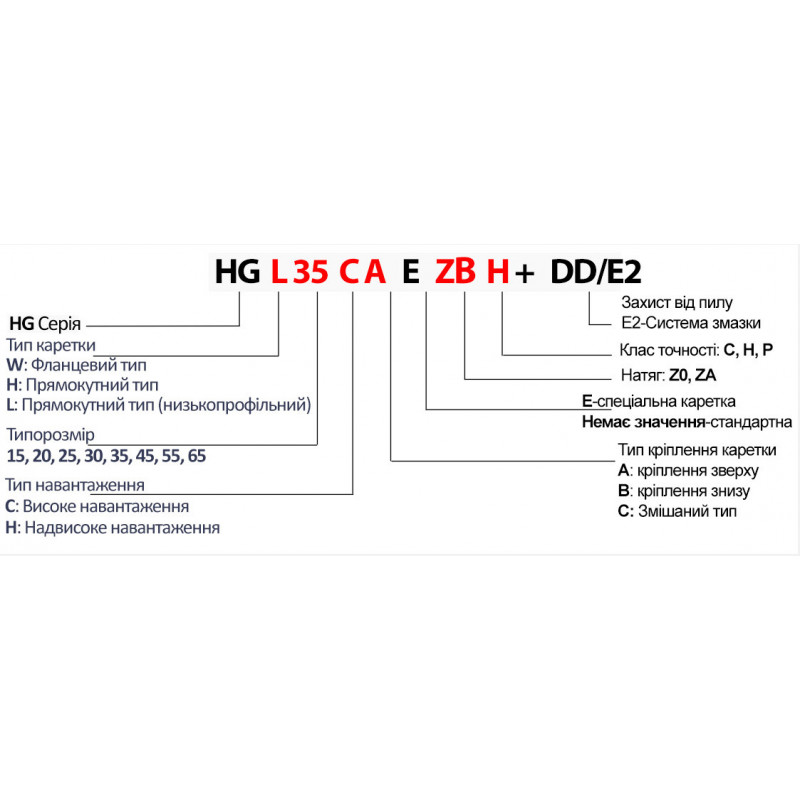

| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Висота Каретки (H) | 48 |
| Динамічне навантаження (Н) | 64600 |
| Довжина каретки (L) | 112.4 |
| Натяг каретки | ZB (високий попередній натяг) |
| Розмір каретки | 35 |
| Серія Каретки | HG |
| Статичне навантаження (Н) | 93880 |
| Тип кріплення каретки | A (верхнє) |
| Ширина каретки (W) | 70 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | L (прямокутна низькопрофільна) |
| Клас точності | H |
