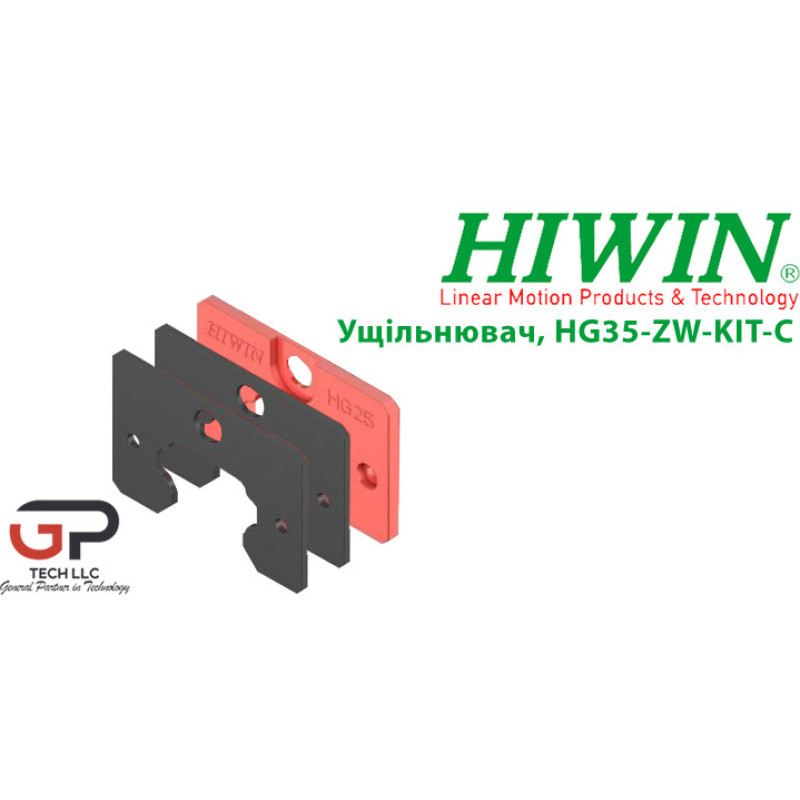

Система захисту кареток Hiwin, HG35-ZW-KIT-C (ущільнювач, скребок)

ZW - система ущільнення для брудних приміщень з металевим скребком

Купуйте тільки оригінальну продукцію HIWIN, остерігайтеся підробок, на всю оригінальну продукцію поширюється гарантія лише від офіційного постачальника та партнера.

На складі в Україні є сертифікована продукція HIWIN.

Призначена для кареток (візків) HIWIN серії HGH35 та HGW35

Позначення HG35-ZW-KIT-C

• HG35 - Серія візків HG35 і розмір каретки (візка) 35
• ZW - торцеве ущільнення + подвійний скребок. Маленький зазор у 0.1-0.2 мм дозволяє скребкам ефективніше видаляти дрібні частинки та забруднення, такі як пил або дрібний бруд. Це особливо важливо в застосуваннях, де найменше забруднення може призвести до збоїв або пошкодження обладнання. Такий маленький зазор часто використовується в обладнанні, яке працює в умовах, де потрібна висока чистота, наприклад, у напівпровідниковій промисловості, оптиці, лабораторних приладах або в медичному обладнанні.
• KIT - комплект з кріпильними елементами
• С - тип навантаження

Ущільнювальні системи, згадані для моделі HG35-ZW-KIT-C лінійних напрямних HIWIN, є невід'ємною частиною технології лінійного руху. Давайте зануримося в більш детальну інформацію:

Призначення ущільнювальних систем

• Захист від забруднень: Ущільнювальні системи призначені для захисту критично важливих внутрішніх компонентів напрямних, особливо кулькових доріжок, від різних типів забруднювачів. Це включає пил, металеву стружку від обробки, і будь-які види рідин, які можуть потрапити в систему. Проникнення таких матеріалів може призвести до стирання, корозії або інших видів зносу, що може порушити функціональність направляючої.
• Утримання мастила: Вони також відіграють важливу роль у підтримці мастила всередині системи. Скорочуючи витік мастила, ущільнення забезпечують хороше змащування кульок і доріжок, знижуючи тертя і знос, тим самим збільшуючи термін служби направляючої.

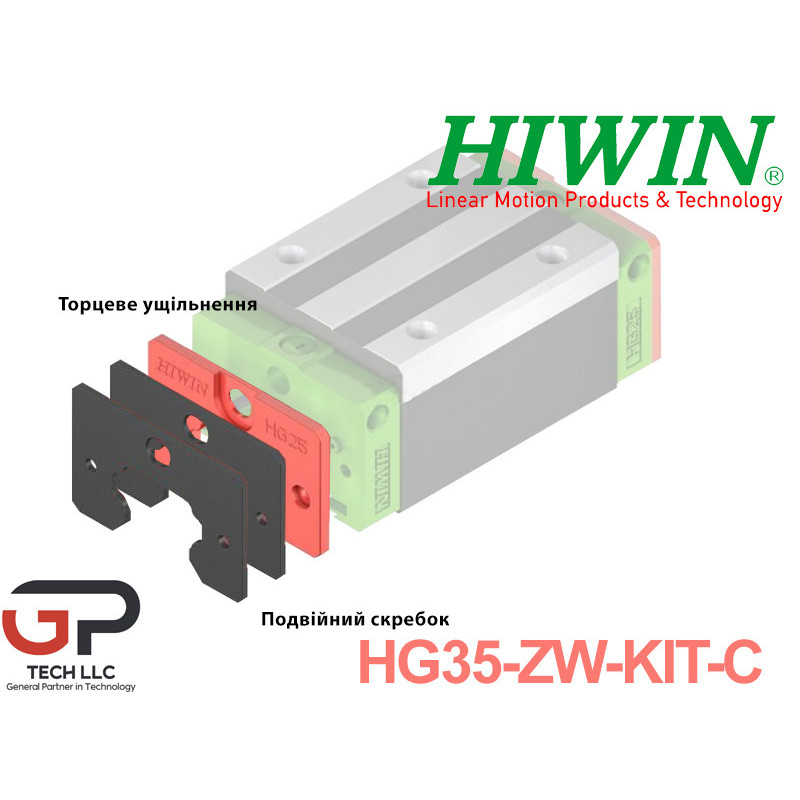

Торцеве ущільнення

Для запобігання скорочення терміну служби через потрапляння сталевої стружки або пилу всередину

Подвійний скребок

Посилює очищувальний ефект, забруднюючі частинки усуваються повністю. Подвійний металевий скребок застосовується у випадках, пов'язаних з великою кількістю бруду, пилу, гарячої стружки або частинок бруду з гострими краями. Скребок захищає торцеві ущільнення і запобігає їх пошкодженню.

Система ущільнення ZW від HIWIN значно підвищує ефективність використання їх лінійних напрямних, особливо в умовах з високим рівнем забруднення. Ця система забезпечує всебічний захист від різних типів проникнення, включно з брудом, пилом і рідинами, що робить її придатною для складних промислових умов. Ключові особливості та переваги системи ущільнення ZW включають в себе:

• Оптимальний захист від забруднювачів: Система спеціально розроблена для захисту критично важливих компонентів направляючої від зовнішніх забруднювачів. Це вкрай важливо для підтримання цілісності та функціональності направляючої в брудних або запилених умовах.
• Конструкція кінцевого ущільнення: Кінцеве ущільнення системи ZW стійке до олив і мастил і має високу зносостійкість. Його міцна конструкція забезпечує довговічність і ефективне ущільнення навіть у присутності агресивних хімікатів і мастильних матеріалів.
• Подвійний скребок. Маленький зазор у 0.1-0.2 мм дозволяє скребкам ефективніше видаляти дрібні частинки та забруднення, такі як пил або дрібний бруд. Це особливо важливо в застосуваннях, де найменше забруднення може призвести до збоїв або пошкодження обладнання. Такий маленький зазор часто використовується в обладнанні, яке працює в умовах, де потрібна висока чистота, наприклад, у напівпровідниковій промисловості, оптиці, лабораторних приладах або в медичному обладнанні.

Система ущільнення ZW є свідченням прагнення HIWIN надавати рішення, що підвищують продуктивність і довговічність їхніх лінійних напрямних у широкому діапазоні промислових умов. Ця система гарантує, що напрямні можуть ефективно і надійно працювати навіть в умовах, де переважають бруд і забруднення.

Під час вибору ущільнювальної системи для лінійної напрямної, як HG35-ZW-KIT-C, враховуються такі чинники:

1. Робоче середовище: Наявність забруднювачів, вологість, екстремальні температури та наявність корозійних речовин.
2. Частота використання: Як часто система використовується, може визначати тип необхідної ущільнювальної системи. Більш часте використання може вимагати більш надійного ущільнення.
3. Графіки обслуговування: Системи з доступнішим і частішим обслуговуванням можуть обирати простіші ущільнення, оскільки їх можна регулярно обслуговувати, тоді як ті, що менш доступні або використовуються в критично важливих додатках, можуть вимагати довговічніших рішень з ущільнення.
4. Швидкість роботи: Швидкість роботи направляючої також може впливати на тип використовуваного ущільнення, оскільки вищі швидкості можуть вимагати ущільнень, здатних витримувати збільшену кінетичну енергію і генерацію тепла.

Висновок
Правильне ущільнення може значно поліпшити продуктивність і збільшити термін служби лінійної направляючої. Для будь-якого конкретного застосунку важливо оцінити умови експлуатації та вибрати ущільнювальну систему, яка не тільки відповідає фізичним розмірам моделі HG35-ZW-KIT-C, а й долає екологічні виклики, з якими вона зіткнеться під час роботи.
