Каретка HIWIN, HGH20CAZAH, ціна з ПДВ

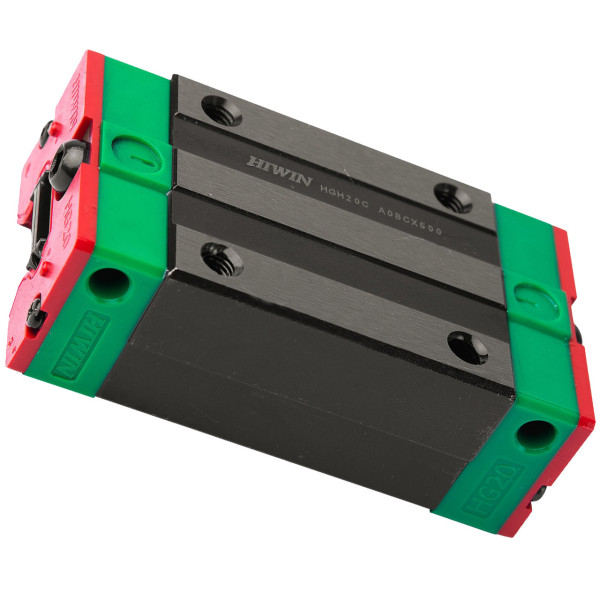

HIWIN HGH20CA - це сучасний блок лінійних напрямних, призначений для високоточних та високонавантажених застосувань. Як частина однієї з найпопулярніших серій HGH20, цей блок покликаний забезпечити неперевершену точність та міцність у системах лінійного переміщення.

HGH20 від HIWIN: Високопродуктивна Кулькова Каретка для Напрямних серії HGR20

HIWIN, визнаний лідер у галузі виробництва компонентів для лінійних рухів, представляє HGH20CAZAH – кулькову каретку для напрямних серії HGR20. Ця модель розроблена для забезпечення високої точності, плавності руху та довговічності в найвимогливіших умовах експлуатації.

Каретка HGH20CA, оснащена чотирма кулькопідшипниковими доріжками, призначена для роботи в умовах високих навантажень та забезпечує підвищену жорсткість. Вона ідеально підходить для використання в деревообробному, металорізальному та металообробному обладнанні, забезпечуючи надійний та точний рух завдяки своєму вдосконаленому дизайну та високоякісним матеріалам. Ця модель є ідеальним вибором для виробників, які прагнуть до підвищення ефективності та надійності свого обладнання.

Завдяки розташуванню кулькопідшипникових доріжок під кутом 45°, серія HG здатна витримувати навантаження з усіх напрямків однаково. Крім того, каретка HGH20CAZAH відрізняється низькими зусиллями при переміщенні та високою робочою ефективністю, що робить її ідеальним вибором для вимогливих застосувань. Особлива конструкція з утримуючими кульками запобігає їх випаданню під час монтажу або демонтажу каретки, що значно спрощує установку та забезпечує додаткову безпеку.

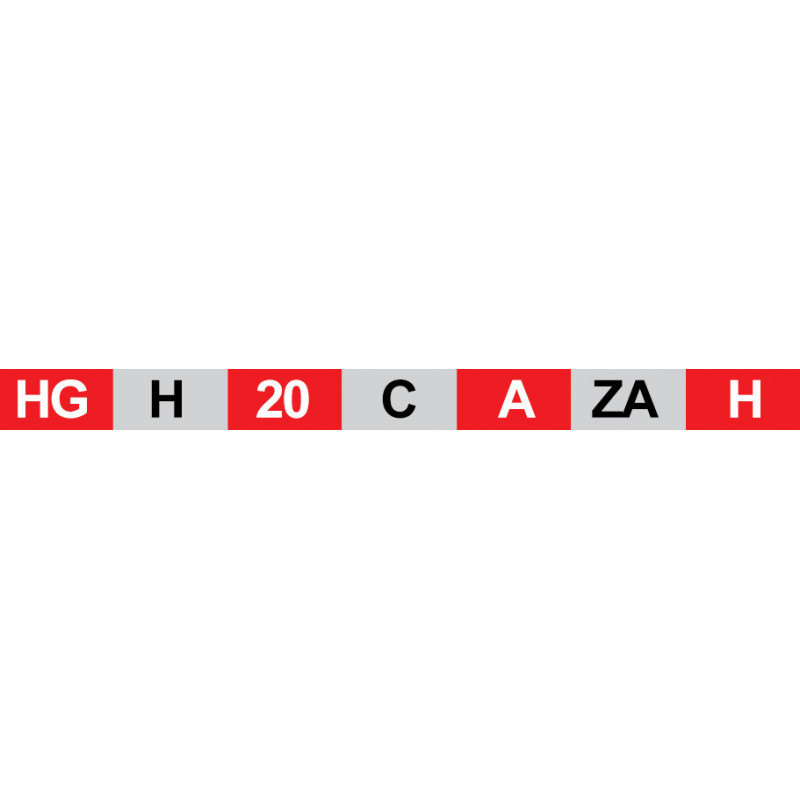

Основні характеристики HGH20CAZAH :

• здатна витримувати навантаження з усіх напрямків однаково, що робить каретку серії HGH20CAZAH ідеальною для промислового обладнання та систем автоматизації.
• Зручність верхнього монтажу: Конструкція блоку з верхнім монтажем спрощує установку, забезпечуючи легке та ефективне налаштування.
• Точність: Оснащений середнім попереднім натягом (ZA), HGH20CAZAH забезпечує виняткову точність, що дуже важливо для застосувань, що вимагають точного позиціонування.

Блок або каретка HGH20CAZAH , що використовуються з лінійними та рейковими напрямними HIWIN серії HGR20, призначені для покращення лінійного переміщення.

Каретка з напрямною оптимізує лінійне переміщення, забезпечуючи легке управління, надійність та підвищену точність для вашого обладнання.

Застосування серії HGH20 HIWIN поширюється на різне обладнання, включаючи обробні та фрезерні станки з ЧПУ, шліфувальні станки, обладнання для різання металів, автоматичні та транспортні пристрої, вимірювальне обладнання, а також інше обладнання, що вимагає високої точності позиціонування.

Каретка (Лінійний підшипник) HGH20CAZAH працює в парі з напрямними серії HGR20 від компанії Hiwin.

Додаткові комплектуючі для блоків лінійного переміщення HGH20CA від компанії HIWIN

• Пристрій тривалого змащення (E2) серії HG-20-E2-KIT-SS, HG-20-E2-KIT-DD, HG-20-E2-KIT-ZZ, HG-20-E2-KIT-KK: Ця функція значно збільшує інтервали між змащеннями, знижуючи потребу в технічному обслуговуванні та підвищуючи загальну ефективність. Підходить для температур від -10°C до +60°C та забезпечує стабільну роботу в широкому діапазоні умов експлуатації.
• Використання різних ущільнень серії HG-20-SS, HG-20-DD, HG-20-ZZ, HG-20-KK, HG-20-SW-C, HG-20-ZWX-C, HG-20-SSL: - Вибір ущільнень, у тому числі стандартних та двосторонніх, дозволяє задовольнити різні екологічні та експлуатаційні вимоги, підвищуючи довговічність та надійність блоку.
• Елементи затиску або затискні системи серії HK2001A & PHK20-1, MK2001A, MKS2001A Елементи затиску виконують завдання найвищої важливості в позиціонуванні та утриманні. Вони забезпечують точність обробки, дозволяють ефективно виробляти продукцію з короткими циклами часу та гарантують максимальну безпеку для людини та машини за рахунок надійного утримання.
• Каретки серії HGH20 можуть бути використані з лінійними напрямними серії HGR20R4000H, HGR20R4000C, HGR20T4000H, HGR20T4000C будь-якої довжини від 50 мм до 4000 мм.

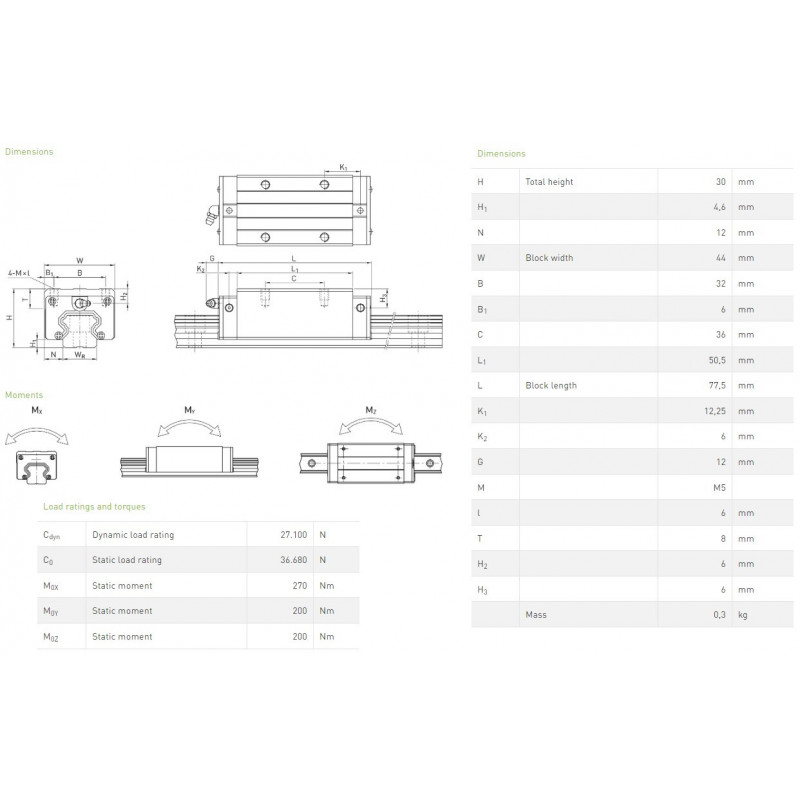

*параметри вказані в мм

* Вага каретки в кг

• Cdyn (Динамічне навантаження) - Динамічна вантажопідйомність: Це значення вказує на здатність компонента витримувати повторювані навантаження протягом великої кількості циклів без втомного пошкодження. Динамічна вантажопідйомність важлива для визначення очікуваного терміну служби компонента при певних робочих навантаженнях. Це основний параметр для розрахунку рейтингу втомної довговічності.
• C0 (Статичне навантаження) - Статична вантажопідйомність: Це максимальне навантаження, яке компонент може витримати без пластичної деформації. Статична вантажопідйомність важлива при виборі компонентів для застосувань, де очікується висока статична навантаження, і вона також використовується як основа для розрахунку безпеки конструкції.
• M0X, M0Y, M0Z (Статичний момент) - Статичний момент: Ці значення вказують на здатність компонента витримувати моменти (обертальні навантаження) навколо осей X, Y і Z відповідно. Статичні моменти важливі для розуміння того, як компонент поведеться при впливі обертальних сил, які можуть викликати його викривлення або перекіс. Ці параметри особливо важливі в застосуваннях, де компоненти піддаються складним навантаженням, включаючи торсійні або згинальні моменти.

Важливо відзначити, що для забезпечення надійної та безпечної роботи обладнання, всі ці параметри повинні бути враховані при проектуванні та експлуатації машин та механізмів. Вони допомагають інженерам та конструкторам вибирати відповідні компоненти, здатні витримати передбачувані навантаження протягом всього терміну служби виробу.

Це графік, який показує залежність еластичної деформації від робочого навантаження для лінійних напрямних з різним ступенем попереднього навантаження.

На графіку представлені дві лінії, позначені як Z0 та ZB. Лінія Z0 відповідає еластичній деформації без попереднього навантаження. Це означає, що напрямна не піддавалась попередньому натягу, і при застосуванні робочого навантаження (P) вона буде деформуватись (згинатись або розтягуватись) на певну величину, показану на графіку.

Лінія ZB показує еластичну деформацію з високим попереднім навантаженням. У цьому випадку напрямна була піддана попередньому натягу, що робить її жорсткішою. Тому при тій самій робочій навантаженні (P) деформація буде меншою, ніж у напрямній без попереднього навантаження.

Попереднє навантаження використовується для зменшення люфту та підвищення жорсткості системи, що зазвичай вимагається у високоточному обладнанні, такому як обробні центри або ЧПУ верстати, де важлива точність руху та мінімальний вплив вібрацій та ударних навантажень.

На графіку також присутній напис "Preload identifier", що вказує на те, що різні ідентифікатори попереднього навантаження (наприклад, Z0, ZB) відповідають різним характеристикам деформації. "Operating load" - це робоче навантаження, при якому відбувається вимірювання деформації.
