Компанія ТОВ ГП-ТЕХ є офіційним партнером та представником продукції компанії HIWIN в Україні.
купуйте у офіційних представників, отримуйте офіційну гарантію від виробника.
Каретка або як називають блок EGH35CAZBH призначений роботи в комплекті з лінійною напрямною, рейковою напрямною HIWIN. Каретка з напрямною призначена для системи лінійного переміщення.
Ціни вказані з ПДВ.
Застосування лінійних напрямних та кареток
Каретки та Лінійні напрямні призначені для легкого та плавного керування лінійним рухом, несучи навантаження, для збільшення ефективності та точності роботи вашого обладнання.
Серія EG від компанії Hiwin масово застосовуються та використовуються – техніка автоматизації, високошвидкісний транспорт, напівпровідникова техніка, прецизійне вимірювальне обладнання.
Каретки Серія EG від компанії Hiwin (стандартна) з чотирма кульковими напрямними має малу висоту установки, що робить їх ідеально придатними для додатків з невеликим простором для встановлення.
- 4-х рядна напрямна з шарикопідшипником.
- · Кут контакту 45°.
- · Висока вантажопідйомність у всіх монтажних положеннях.
- · Низька висота установки.
Каретки серії Серія EG від компанії Hiwin працюють з рейковими серіями EG/QE від компанії Hiwin.
Рейкові лінійні напрямні серії EG/QE поділяють на взаємозамінні та незамінні моделі. Розміри обох моделей, що спрямовують однакові. Основна відмінність полягає в тому, що блок та рейку у змінних моделях можна вільно міняти місцями. Блок та напрямна можуть бути замовлені окремо та встановлювати їх самостійно без особливих проблем та навичок.
Неймовірна ціна на Каретка серії EGH35CAZBH від компанії Hiwin
Опис коду для замовлення

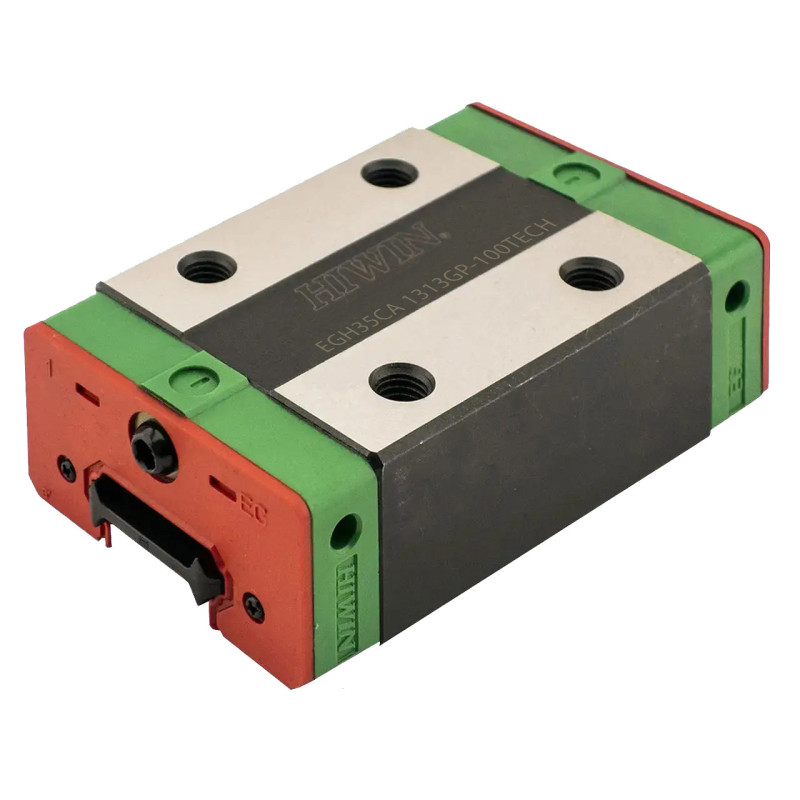

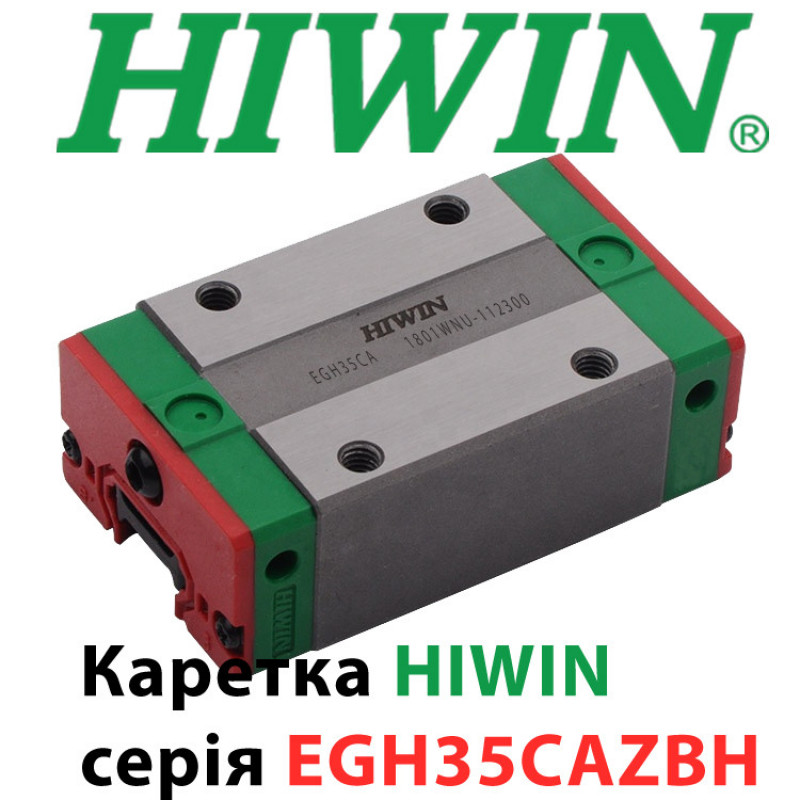

Каретка (блок) EGH35CAZBH
Тип каретки – Квадратний
Галузь застосування-
- · Обробні центри
- · токарні верстати з ЧПУ
- · Шліфувальні верстати
- · Прецизійні фрезерні верстати
- · Високопродуктивні ріжучі машини
- · Технологія автоматизації
- · Транспортна техніка
- · Вимірювальна техніка
- · Машини та обладнання, що вимагають високої точності позиціонування
Використовуються з рейковими напрямними типами - EG/QE
|

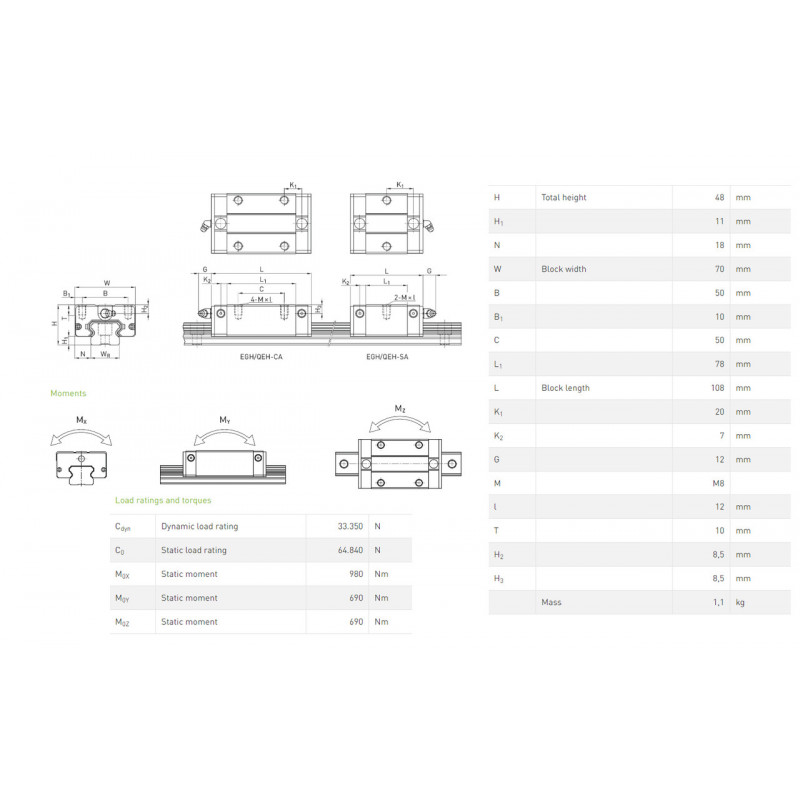

Код |
Попереднє завантаження |
додаток |
Приклад застосування |
|
ZB |
0.06C~ 0.08C |
Висока жорсткість конструкції з вібрацією та поштовхами |
|
|
H |
H1 |
N |
W |
B |
B1 |
С |
L1 |
L |
K1 |
K2 |
G |
M |
l |
T |
H2 |
H3 |
|
|
Висота |
|
|
Ширина |
|
|
|
Довжина |
|
|
|
|
|
|
|
|
Вага |
|
|
48 |
11 |
18 |
70 |
50 |
10 |
50 |
78 |
108 |
20 |
7 |
12 |
M8 |
12 |
10 |
8,5 |
8,5 |
1,1 |
*параметри вказані в мм
* Вага каретки в кг
|
Cdyn |
Динамічна навантаження |
33.350 |
Н |
|
C0 |
Статичне навантаження |
64.840 |
Н |
|
M0X |
Статичний момент |
980 |
Нм |
|
M0Y |
Статичний момент |
690 |
Нм |
|
M0Z |
Статичний момент |
690 |
Нм |
З кареткою тип EGH35CAZBH можуть використовуватись лінійні напрямні HIWIN серії
EGR35R4000H
EGR35R4000C
EGR35T4000H
EGR35T4000C
EGR35U4000H
EGR35U4000C
| Виробник | |
| Країна виробник | Тайвань |
| Загальні | |
| Висота Каретки (H) | 48 |
| Динамічне навантаження (Н) | 33350 |
| Довжина каретки (L) | 108 |
| Натяг каретки | ZB (високий попередній натяг) |
| Розмір каретки | 35 |
| Серія Каретки | EG |
| Статичне навантаження (Н) | 64840 |
| Тип кріплення каретки | A (верхнє) |
| Ширина каретки (W) | 70 |
| Рейкові Напрямні Hiwin | |
| Тип навантаження | C (високе навантаження) |
| Тип каретки | H (Прямокутна) |
| Клас точності | H |
