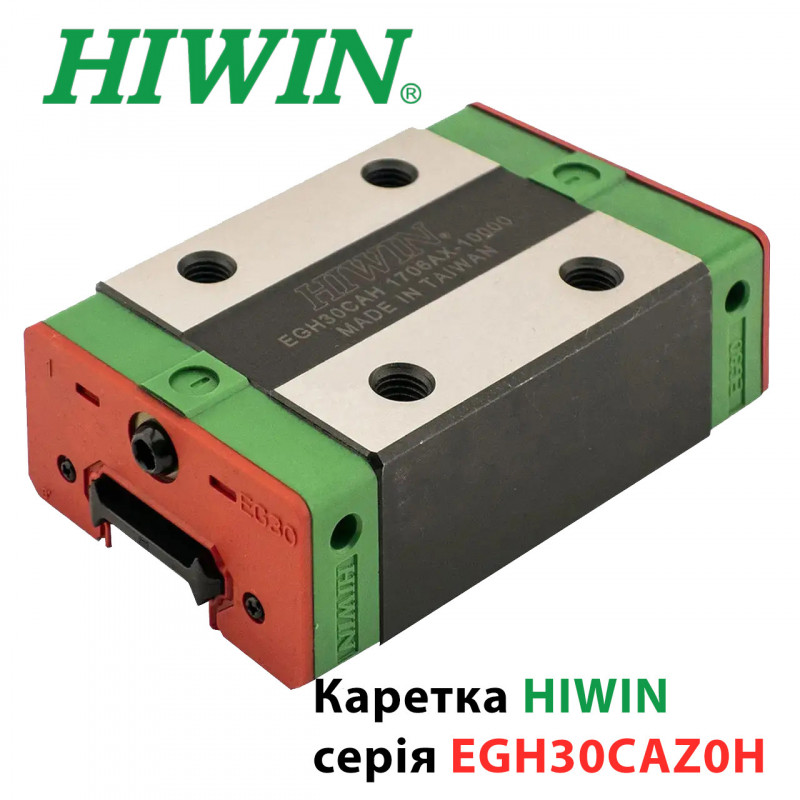

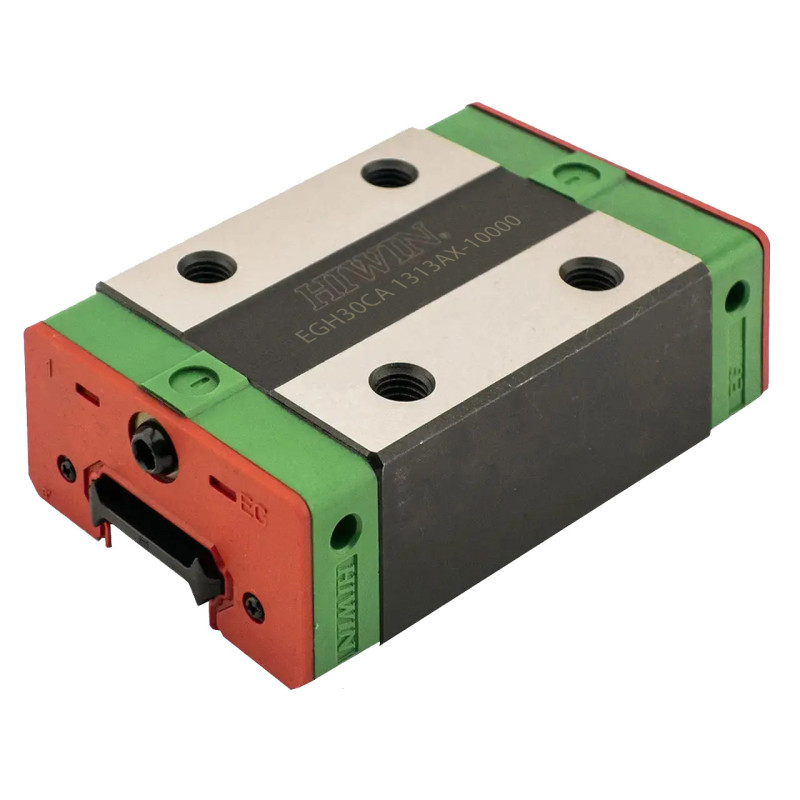

Каретка Hiwin, EGH30CAZ0H

2679 грн

Виробник: Hiwin
Модель: EGH30CAZ0H
Наявність:Під замовлення

Кількість

Теги: каретка Hiwin, Hiwin, каретка ЧПУ, каретка EGH, Безфланцевая каретка Hiwin EGH, Каретки фирмы HIWIN серии EGH, Каретки и рельсовые направляющие HIWIN, Каретка фланцева, Супер-грузоподъемные профильные каретки EGH, Блок системы линейного перемещения, каретка шариковой направляющей высокой грузоподъемности, каретка Класс точности H, каретка из нержавеющей стали, Каретка HIWIN миниатюрной серии, миниатюрная каретка

Компанія ТОВ ГП-ТЕХ є офіційним партнером та представником продукції компанії HIWIN в Україні.

http://www.hiwin.de/

купуйте у офіційних представників, отримуйте офіційну гарантію від виробника.

Каретка або як називають блок EGH30CAZ0H призначений роботи в комплекті з лінійною напрямною, рейковою напрямною HIWIN. Каретка з напрямною призначена для системи лінійного переміщення.

Ціни вказані з ПДВ.

Застосування лінійних напрямних та кареток

Каретки та Лінійні напрямні призначені для легкого та плавного керування лінійним рухом, несучи навантаження, для збільшення ефективності та точності роботи вашого обладнання.

Серія EG від компанії Hiwin масово застосовуються та використовуються – техніка автоматизації, високошвидкісний транспорт, напівпровідникова техніка, прецизійне вимірювальне обладнання.

Каретки Серія EG від компанії Hiwin (стандартна) з чотирма кульковими напрямними має малу висоту установки, що робить їх ідеально придатними для додатків з невеликим простором для встановлення.

4-х рядна напрямна з шарикопідшипником.
· Кут контакту 45°.
· Висока вантажопідйомність у всіх монтажних положеннях.
· Низька висота установки.

Каретки серії Серія EG від компанії Hiwin працюють з рейковими серіями EG/QE від компанії Hiwin.

Рейкові лінійні напрямні серії EG/QE поділяють на взаємозамінні та незамінні моделі. Розміри обох моделей, що спрямовують однакові. Основна відмінність полягає в тому, що блок та рейку у змінних моделях можна вільно міняти місцями. Блок та напрямна можуть бути замовлені окремо та встановлювати їх самостійно без особливих проблем та навичок.

Неймовірна ціна на Каретка серії EGH30CAZ0H від компанії Hiwin

Опис коду для замовлення

Каретка (блок) EGH30CAZ0H

Тип каретки – Квадратний

Галузь застосування-

· Обробні центри
· токарні верстати з ЧПУ
· Шліфувальні верстати
· Прецизійні фрезерні верстати
· Високопродуктивні ріжучі машини
· Технологія автоматизації
· Транспортна техніка
· Вимірювальна техніка
· Машини та обладнання, що вимагають високої точності позиціонування

Використовуються з рейковими напрямними типами - EG/QE

Код

Попереднє завантаження

додаток

Приклад застосування

Легке попереднє навантаження

0 – 0.02 Cdyn

Постійний напрямок навантаження, малий вплив, потрібна низька точність

- Транспортна техніка
- Автоматичні пакувальні машини
- Верстати ЧПУ, промислові верстати
- Зварювальні апарати

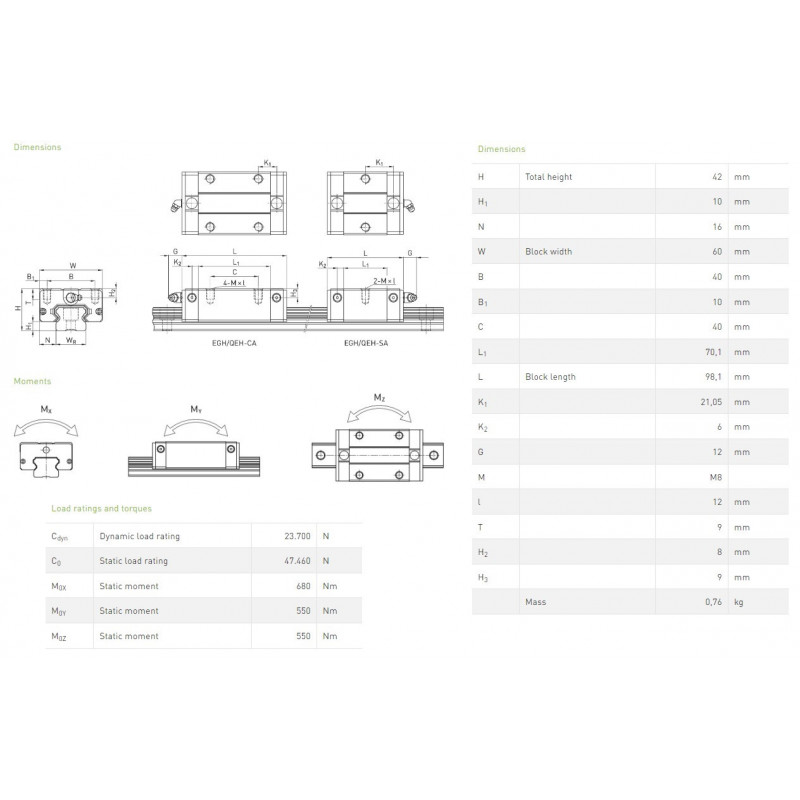

H	H1	N	W	B	B1	C	L1	L	K1	K2	G	M	l	T	H2	H3
Висота			Ширина					Довжина									Вага
42	10	16	60	40	10	40	70,1	98,1	21,05	6	12	M8	12	9	8	9	0,76

*параметри вказані в мм
* Вага каретки в кг

Cdyn	Динамічна навантаження	23 700	Н
C0	Статичне навантаження	47,460	Н
M0X	Статичний момент	680	Нм
M0Y	Статичний момент	550	Нм
M0Z	Статичний момент	550	Нм

З кареткою тип EGH30CAZ0H можуть використовуватись лінійні напрямні HIWIN серії
EGR30R4000H
EGR30R4000C
EGR30T4000H
EGR30T4000C
EGR30U4000H
EGR30U4000C

Виробник
Країна виробник	Тайвань
Загальні
Висота Каретки (H)	42
Динамічне навантаження (Н)	23700
Довжина каретки (L)	98.1
Натяг каретки	Z0 (легкий попередній натяг)
Розмір каретки	30
Серія Каретки	EG
Статичне навантаження (Н)	47460
Тип кріплення каретки	A (верхнє)
Ширина каретки (W)	60
Рейкові Напрямні Hiwin
Тип навантаження	C (високе навантаження)
Тип каретки	H (Прямокутна)
Клас точності	H
