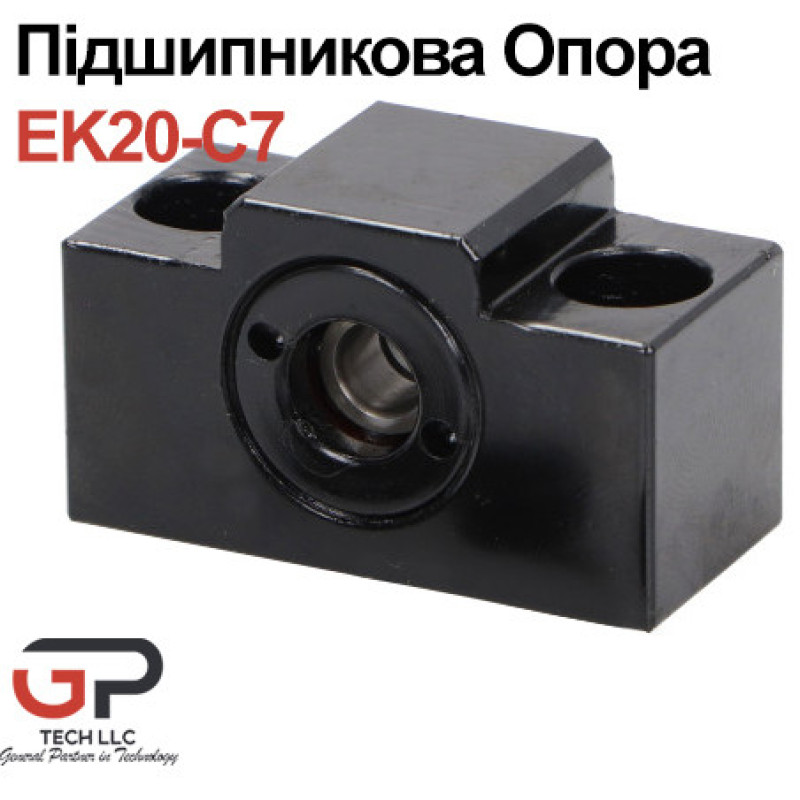

Підшипникова Опора КГП, серії EK20- С7, Ціна без ПДВ
Оплата для юридичних осіб з ПДВ також можлива. Для отримання рахунку на оплату зверніться до відділу продажів.
Підшипникова опора EK20 встановлюється з нерухомої сторони і є фіксуючою опорою. Вона використовується для фіксації гвинтів кулькова-гвинтових передач (КГП). Цей вузол призначений для поглинання як осьових, так і радіальних навантажень, забезпечуючи високу точність і стабільність роботи механізму.
Переваги та особливості
- Висока міцність: Корпус підшипника виготовлений з високоякісного матеріалу, що забезпечує довговічність і надійність в експлуатації.
- Поглинання навантажень: Здатний ефективно поглинати як осьові, так і радіальні навантаження, що запобігає деформації та зносу КГП.
- Точна фіксація: Забезпечує точне позиціонування і стійкість гвинта КГП, що важливо для високоточних механізмів.
- Легкість установки: Простий монтаж і демонтаж завдяки конструктивним особливостям.
- Тип підшипника в опорі - радіальний кульковий підшипник
Комплектуючі
|
№ |
Найменування деталі |
Кількість |
|
1 |
Корпус |
1 |
|
2 |
Підшипник |
1 ком |
|
3 |
Кришка |
1 |
|
4 |
Втулка |
2 |
|
5 |
Ущільнення |
1 |
|
6 |
Стопорна гайка |
1 |

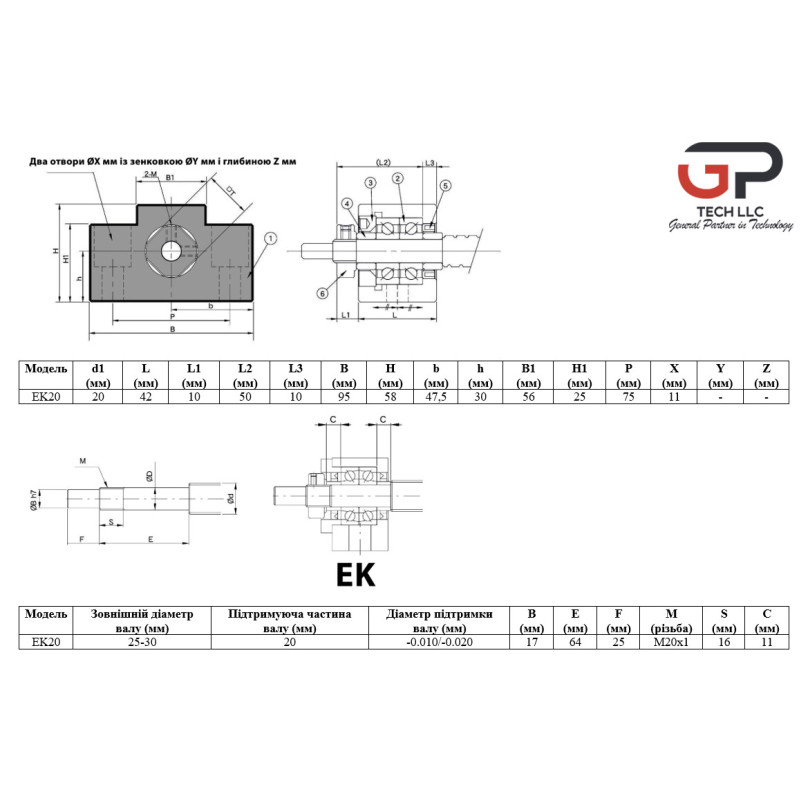

Технічні характеристики
|
Модель |
d1 (мм) |
L (мм) |
L1 (мм) |
L2 (мм) |
L3 (мм) |
B (мм) |
H (мм) |
b (мм) |
h (мм) |
B1 (мм) |
H1 (мм) |
P (мм) |
X (мм) |
Y (мм) |
Z (мм) |
|
EK20 |
20 |
42 |
10 |
50 |
10 |
95 |
58 |
47,5 |
30 |
56 |
25 |
75 |
11 |
- |
- |
Застосування та призначення
Підшипникова опора EK20 використовується в широкому спектрі верстатів та автоматизованих систем. Вона ідеально підходить для застосування в деревообробному та металообробному обладнанні, де потрібна висока точність і надійність.
Виробник і клас точності
- Виробник: Торгова марка K.D
- Клас точності: С7
- Номінальний діаметр: 25-30 мм
Технічні характеристики
|
Модель |
Зовнішній діаметр валу (мм) |
Підтримуюча частина валу (мм) |
Діаметр підтримки валу (мм) |
B (мм) |
E (мм) |
F (мм) |
M (різьба) |
S (мм) |
C (мм) |
|
EK20 |
25-30 |
20 |
-0.010/-0.020 |
17 |
64 |
25 |
M20x1 |
16 |
11 |
Замовлення та додаткова інформація
Для отримання додаткової інформації про продукт та його наявність, а також для оформлення замовлення, будь ласка, зв'яжіться з нами через контактні дані на сайті. Ми завжди готові допомогти вам вибрати потрібний товар і надати консультацію.
| Виробник | |
| Країна виробник | Китай |
| Загальні | |
| Номінальний діаметр КГП | 25-30 |
| Серія опори | EK |
