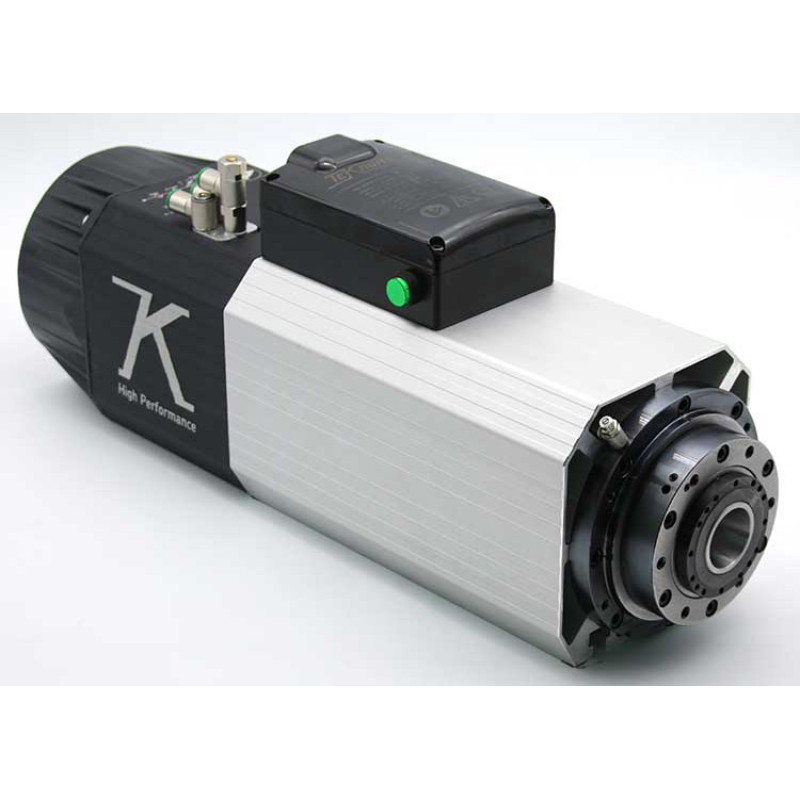

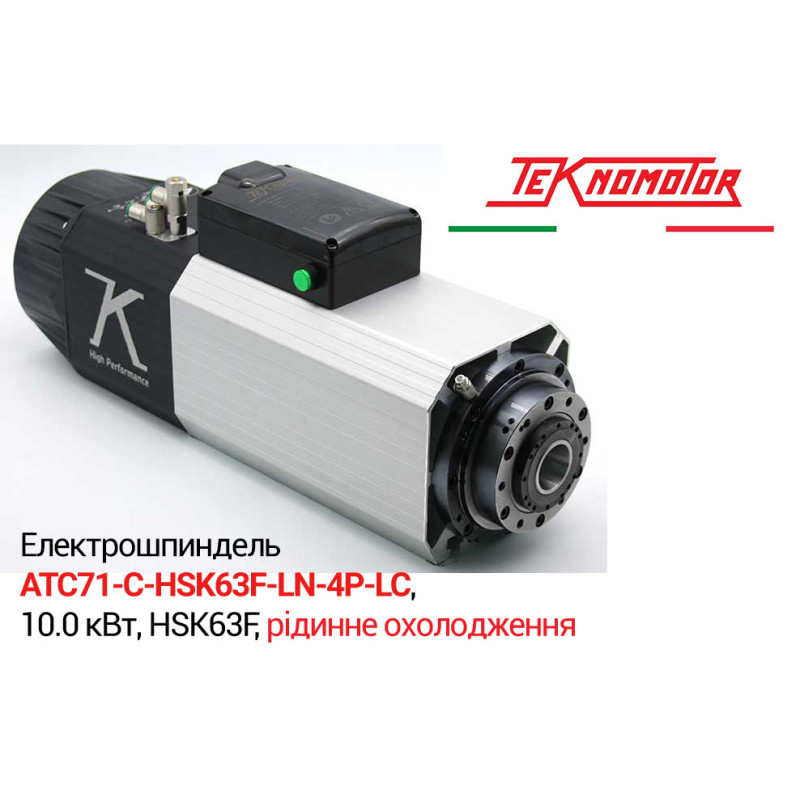

Електрошпиндель Teknomotor ATC71-C-HSK63F-LN-4P-LC, 10.0 кВт, HSK63F, рідинне охолодження
304234 грн
- Виробник: Teknomotor
- Модель: COMTC710044
- Наявність:Під замовлення
Електрошпиндель Teknomotor ATC71-C-HSK63F-LN-4P-LC (10.0 кВт, HSK63F, рідинне охолодження)
Ціна з ПДВ
Код для замовлення: COMTC710044
Teknomotor ATC71-C-HSK63F-LN-4P-LC — це високопродуктивний промисловий електрошпиндель з автоматичною зміною інструменту та цанговим конусом HSK63F. Призначений для верстатів з ЧПК, що працюють з деревом, алюмінієм, композитами та іншими матеріалами. У моделі реалізовано водяну систему охолодження, що робить її ідеальною для тривалої роботи в складних режимах (режим S1).
Що таке HSK63F та його переваги
HSK63F (Hohlshaftkegel 63 Form F) — це порожнистий конічний шпиндельний інтерфейс з фланцем, розроблений для високошвидкісної та високоточної обробки.
|
Параметр |
HSK63F |
ISO30 |
|
Фіксація |
Подвійна: внутрішня + фланцева |
Лише конічна |
|
Жорсткість |
Дуже висока |
Середня |
|
Точність повторюваності |
±0.002 мм |
±0.01 мм |
|
Час зміни інструменту |
Швидка (<2 с) |
Середній (~3–5 с) |
|
Утримання інструменту |
Надійне навіть на високих обертах |
Менша стабільність >12000 об/хв |
|
Застосування |
Прецизійна обробка |
Універсальне, бюджетне |
Перевага HSK63F — висока стабільність та точність інструменту навіть на швидкості 24000 об/хв, що критично важливо для автоматизованого фрезерування на ЧПК.
Рідинне охолодження: переваги перед повітряним
|
Параметр |
Рідинне охолодження |
Повітряне охолодження |
|
Ефективність охолодження |
Висока |
Середня |
|
Рівень шуму |
Тиха робота |
Відчутний шум |
|
Компактність |
Можна встановлювати в закритих корпусах |
Потрібна циркуляція повітря |
|
Ресурс |
Збільшений строк служби |
Нижчий при важких навантаженнях |
|
Стійкість до пилу/стружки |
Висока |
Менш захищене |
Система рідинного охолодження дозволяє шпинделю Teknomotor працювати без перегріву навіть у важких умовах, збільшуючи його довговічність і стабільність.

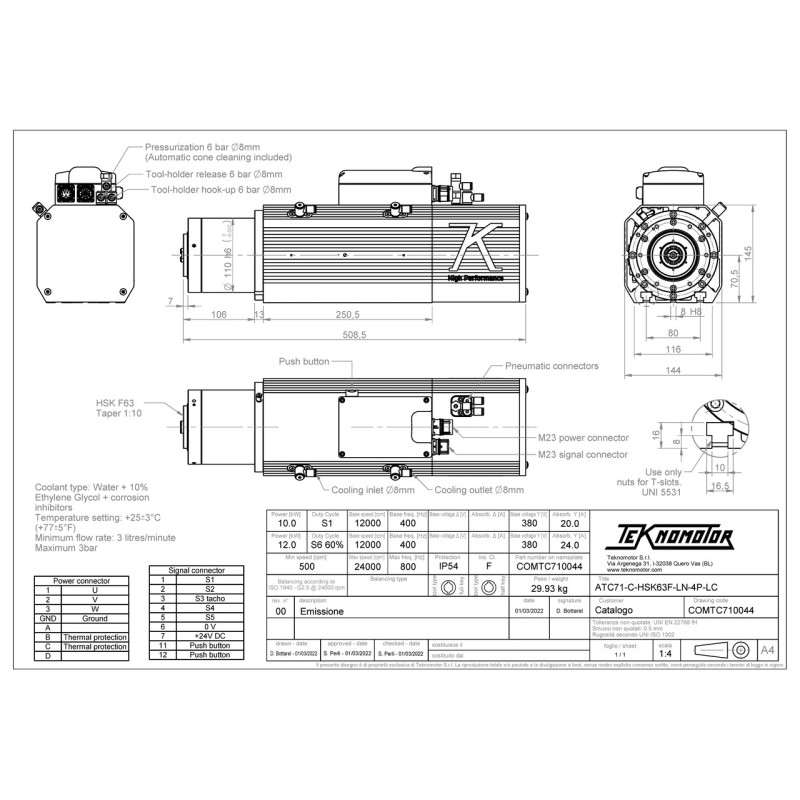

Технічні характеристики
|
Параметр |
Значення |
|
Модель |
ATC71-C-HSK63F-LN-4P-LC |
|
Номінальна потужність (S1) |
10.0 кВт |
|
Потужність (S6 60%) |
12.0 кВт |
|
Живлення |
380 В |
|
Частота |
400 Гц (до 800 Гц макс.) |
|
Оберти номінальні |
12000 об/хв |
|
Оберти максимальні |
24000 об/хв |
|
Оберти мінімальні |
500 об/хв |
|
Тип охолодження |
Рідинне (вода + етиленгліколь) |
|
Витрата охолодження |
≥ 3 л/хв, макс. тиск — 3 бар |
|
Тип конуса |
HSK63F |
|
Фіксація інструменту |
Пневматичний затискач, тиск 6 бар |
|
Клас захисту |
IP54 |
|
Клас ізоляції |
F |
|
Балансування |
ISO 1940 G2.5 @ 24000 об/хв |
|
Вага |
29.93 кг |
|
Сигнальні роз'єми |
M23 (тахо, сухі контакти, захист) |
|
Живлення роз'єму |
M23 |
|
Тиск для очищення конуса |
6 бар (автоматичне очищення включено) |
Замовлення та постачання
Код для замовлення: COMTC710044
Країна виробник: Італія (Teknomotor S.r.l.)
ТОВ "ГП-ТЕХ" — офіційний представник продукції Teknomotor в Україні. Ми гарантуємо:
- Професійну консультацію
- Гарантійний супровід
- Швидке постачання з Європи
| Виробник | |
| Країна виробник | Італія |
| Загальні | |
| Тип зміни іструменту | Автоматична |
| Електрошпінделі | |
| Потужність, кВт | 10 |
| Серводвигуни | |
| Напруга, V | 380 |
