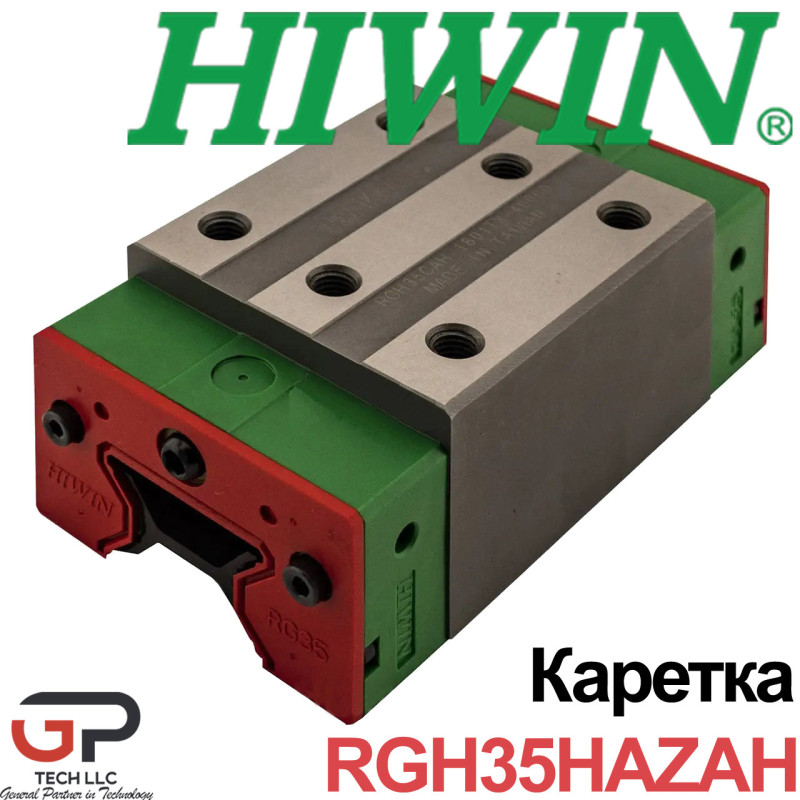

Каретка HIWIN, RGH35HAZAH, Ціна з ПДВ

Блок системи лінійного переміщення RGH35HAZAH, ціна з ПДВ

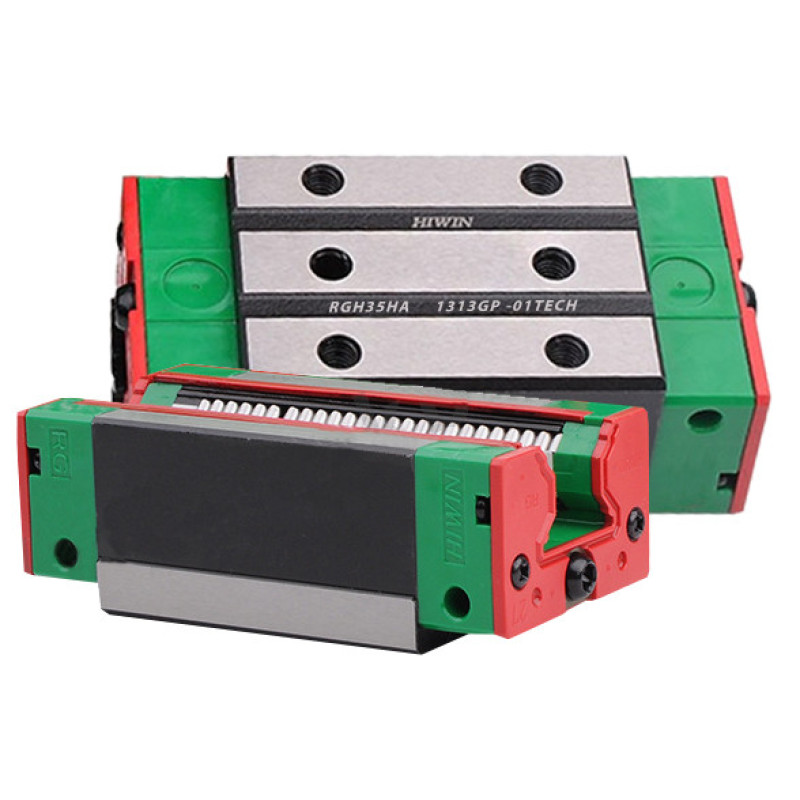

Каретка HIWIN RGH35HAZAH оснащена чотирирядною роликовою направляючою з кутом контакту 45°, що забезпечує високу вантажопідйомність, жорсткість і стійкість до вібрацій. Така конструкція каретки дозволяє ефективно розподіляти навантаження та забезпечувати плавний рух навіть за високих навантажень.

ТОВ ГП-ТЕХ є офіційним представником і партнером компанії HIWIN в Україні. Придбаючи продукцію HIWIN у нас, ви можете бути впевнені в її оригінальності та високій якості. Остерігайтеся підробок і купуйте оригінальну продукцію лише у офіційних представників.

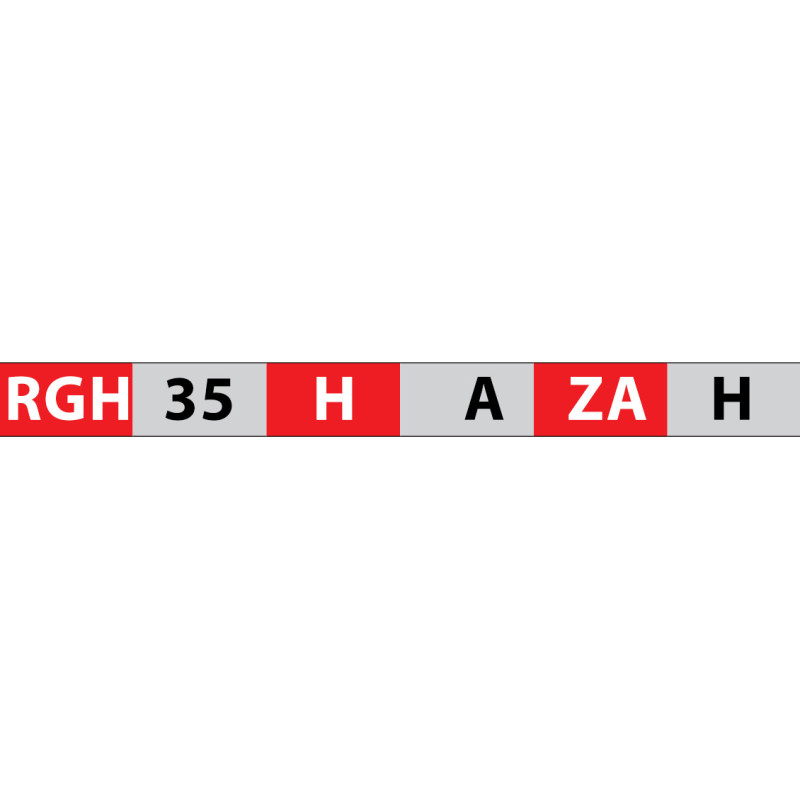

Розшифровка коду каретки RGH35HAZAH:

• RG: Серія направляючих з роликами, що забезпечує високу вантажопідйомність і жорсткість.
• H: прямокутна, блокова каретка
• 35: Ширина направляючої та каретки (35 мм).
• H: Клас навантаження — надважке навантаження (Super heavy load).
• A: Верхнє кріплення (Top Mounting).
• ZA: Тип переднатягу — середній переднатяг (ZA) (від 0.07 до 0.09 C_dyn), який забезпечує високу точність.
• H: Клас точності — високий (High precision).

Пояснення переднатягу

Графік показує взаємозв’язок між жорсткістю, силою тертя та терміном служби кареток з різними рівнями переднатягу:

• Z0: Легкий переднатяг. Забезпечує менше тертя, максимальний термін служби, але меншу жорсткість. Використовується для застосувань, де потрібне мінімальне тертя та стабільне навантаження.
• ZA: Середній переднатяг. Забезпечує баланс між жорсткістю і силою тертя. Рекомендується для застосувань, де потрібна висока точність.
• ZB: Високий переднатяг. Максимальна жорсткість, але підвищене тертя та скорочений термін служби. Використовується в умовах, що потребують максимальної жорсткості та точності, але термін служби обладнання не є пріоритетом.

На графіку видно, що переднатяг ZB дає найвищу жорсткість, але також викликає більше тертя і може скоротити термін служби каретки порівняно з переднатягами ZA і Z0.

Розміри каретки RGH35HAZAH:

Навантаження каретки:

• C_dyn (Динамічне навантаження): Максимальне навантаження, яке каретка може витримати під час руху без втрати своїх характеристик. Важливо враховувати при проєктуванні систем з високими динамічними навантаженнями.
• C_0 (Статичне навантаження): Максимальне навантаження, яке каретка може витримати в статичному стані. Цей параметр є критично важливим для забезпечення довговічності каретки під постійними навантаженнями.
• M0x, M0y, M0z (Статичні моменти по осях X, Y, Z): Ці параметри відображають здатність каретки витримувати моменти сили навколо відповідних осей. Високі значення моментів гарантують стійкість і надійність каретки при роботі у складних умовах.

Ці параметри важливі при виборі кареток, оскільки вони безпосередньо впливають на продуктивність, довговічність і надійність роботи системи. Правильний вибір з урахуванням цих характеристик забезпечує стабільність і ефективність роботи обладнання.

Переваги роликових кареток RGH35HA-ZA-H -HIWIN:

• Безлюфтова конструкція: Забезпечує відсутність люфтів у системі, що підвищує точність позиціонування.
• Взаємозамінність: Компоненти каретки легко замінюються без необхідності повної переналаштування системи.
• Дуже висока вантажопідйомність: Каретки здатні витримувати високі динамічні та статичні навантаження, що подовжує термін служби обладнання.
• Висока жорсткість: Роликова конструкція забезпечує високу жорсткість, знижуючи деформації під навантаженням.
• Низькі сили зміщення: Навіть при високому переднатязі каретка демонструє низькі сили зміщення, що полегшує її використання в умовах інтенсивної експлуатації.

Застосування:

Каретки серії RGH35HA-ZA-H сумісні з направляючими серії RGR, включаючи:

• Направляючі з верхнім кріпленням RGR35R.

• Направляючі з нижнім кріпленням RGR35T.

Це робить каретки RGH35HA-ZA-H ідеальними для використання в наступних галузях:

• Оброблювальні центри з ЧПК.
• Високопродуктивні ріжучі верстати.
• Шліфувальні та фрезерні верстати.
• Машини для лиття під тиском.
• Портальні фрезерні верстати.
• Ось Z верстатів.
• Машини та системи з високими вимогами до жорсткості та навантаження.
• Електроерозійні верстати.
