Як правильно вибрати кулачкову муфту?

Як правильно вибрати кулачкову муфту?

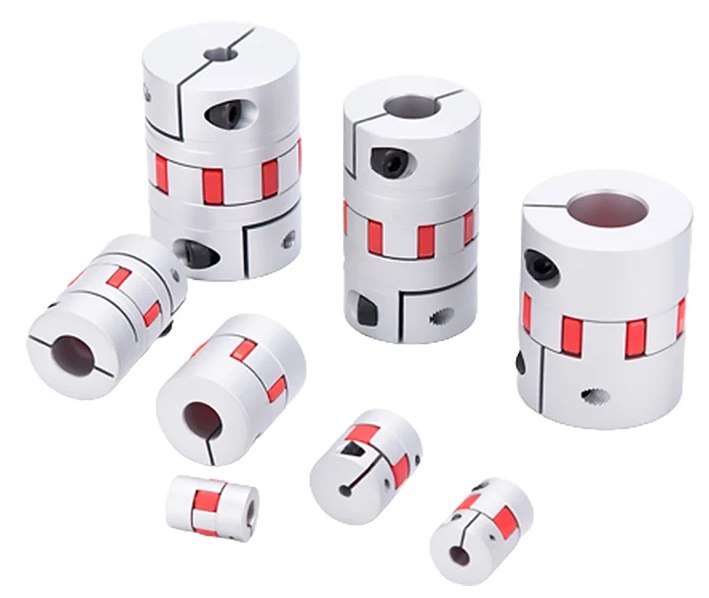

Выбор кулачковой муфты является важным этапом в обеспечении надёжной и эффективной работы механизмов. От правильного выбора муфты зависит стабильность работы оборудования, его долговечность и производительность. В этой статье мы рассмотрим основные факторы, от которых зависит выбор кулачковой муфты, критические параметры, на которые стоит обратить внимание, а также подскажем, какие размеры муфты подходят под разные типы и диаметры шарико-винтовой передачи — ШВП.

Компания ООО «ГП-ТЕХ» — GP-Tech — специализируется на продаже комплектующих и расходных материалов для ремонта различных видов оборудования, включая деревообрабатывающее, металлорежущее и металлообрабатывающее оборудование. Наша цель — предоставить клиентам надёжные и качественные комплектующие, которые помогают повысить эффективность, стабильность и срок службы оборудования. Мы предлагаем широкий ассортимент кулачковых муфт, соответствующих современным требованиям и стандартам качества.

Від чого залежить вибір кулачкової муфти?

1. Тип обладнання: Перш за все, необхідно враховувати тип обладнання, в якому буде використовуватися муфта. Наприклад, для деревообробного та металообробного обладнання можуть знадобитися різні типи муфт.

2. Умови експлуатації: Важливо враховувати умови, в яких буде працювати муфта, включаючи температуру, вологість, наявність агресивних середовищ та рівень вібрації.

3. Крутний момент: Вибір муфти залежить від максимального та номінального крутного моменту, який вона повинна передавати. Перевищення допустимих значень може призвести до пошкодження муфти та обладнання.

   • Що таке крутний момент? Крутний момент - це сила, що діє на відстані від точки обертання і викликає обертання. У механізмах це один з найважливіших параметрів, який показує, яку силу муфта може передати від одного валу до іншого.

   • Від чого залежить крутний момент? Крутний момент залежить від потужності двигуна, швидкості обертання валів та умов роботи обладнання. Наприклад, для важких механізмів потрібні муфти з великим крутним моментом, тоді як для більш легких механізмів можна використовувати муфти з меншим крутним моментом.

4. Швидкість обертання: Максимальна швидкість обертання валів також є критичним параметром при виборі кулачкової муфти.

   • Що таке швидкість обертання? Швидкість обертання - це кількість обертів, які вал може зробити за одиницю часу (зазвичай вимірюється в обертах за хвилину - об/хв).

   • Від чого залежить швидкість обертання? Швидкість обертання залежить від конструкції обладнання та вимог до його роботи. Для високошвидкісних механізмів потрібні муфти, які можуть витримувати високу швидкість обертання без втрати ефективності і міцності.

5. Несоосність валів. Необхідно враховувати можливу несоосність валів, яку муфта повинна компенсувати. Це може бути осьова, радіальна або кутова несоосність.

• Що таке несоосність валів? Несоосність валів - це ситуація, коли осі валів, які повинні бути з'єднані муфтою, не співпадають. Це може бути викликано конструктивними особливостями, зносом деталей або неправильним монтажем.

Типы несоосности

От чего зависит несоосность валов?
Несоосность может зависеть от точности изготовления деталей, условий эксплуатации и монтажа оборудования. Кулачковые муфты должны иметь способность компенсировать эти отклонения, чтобы обеспечить надёжную и бесперебойную работу механизмов.

Как определить, какая муфта нужна?

Анализ рабочих параметров: прежде всего нужно собрать все необходимые рабочие параметры: крутящий момент, скорость вращения, тип нагрузки и условия эксплуатации.

Расчёт допустимых нагрузок: определите максимально допустимые нагрузки для муфты с учётом запаса прочности. Это поможет избежать перегрузки и быстрого износа муфты.

Пример расчёта допустимых нагрузок

Допустим, у вас есть оборудование со следующими характеристиками:

Шаг 1. Определение максимального крутящего момента с учётом запаса прочности

Максимальный крутящий момент = максимальный крутящий момент оборудования × запас прочности

40 Н·м × 1,5 = 60 Н·м

Шаг 2. Сравнение с характеристиками муфты

Выберите муфту, которая имеет максимально допустимый крутящий момент больше или равный 60 Н·м.

Например, модель SRJ-40C имеет максимальный крутящий момент 34 Н·м, поэтому она недостаточна для таких условий. А модель SRJ-55C имеет максимальный крутящий момент 120 Н·м, поэтому она подходит для данных условий.

Выбор материалов: выбор материалов для кулачковой муфты зависит от условий эксплуатации. Например, для работы в агрессивных средах лучше выбирать муфты из коррозионностойких материалов.

Проверка совместимости: убедитесь, что выбранная муфта совместима с валами вашего оборудования по размерам и типу соединения.

Критические параметры при выборе кулачковой муфты

Выбор кулачковой муфты по диаметру ШВП

Для выбора правильной кулачковой муфты важно учитывать диаметр шарико-винтовой передачи — ШВП — и соответствующий внутренний диаметр муфты.

Пример установки кулачковой муфты

На изображении ниже показан пример установки кулачковой муфты в системе с опорами валов BK и BF.

Вывод

Правильный выбор кулачковой муфты обеспечивает надёжную и стабильную работу оборудования. При подборе необходимо учитывать крутящий момент, скорость вращения, возможную несоосность валов, условия эксплуатации и совместимость муфты с валами вашего механизма.

Компания ООО «ГП-ТЕХ» — GP-Tech всегда готова помочь с выбором и предложить качественные комплектующие, которые будут соответствовать техническим требованиям вашего оборудования.
